管线式高剪切乳化均质设备结构设计

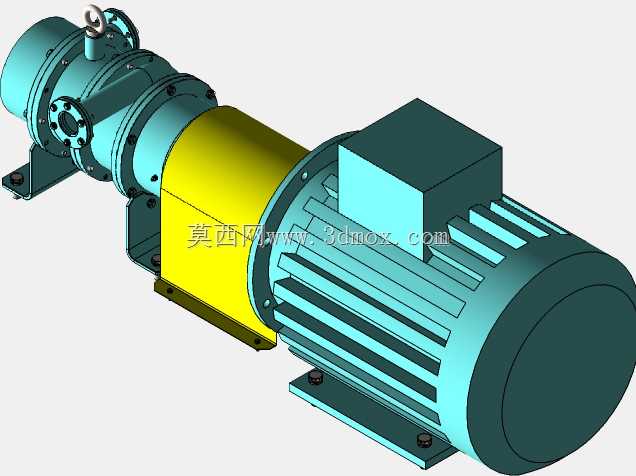

　　该乳化设备采用卧式直联结构，将驱动电机与乳化工作腔体通过联轴器直连，中间段设置独立的密封隔离腔，避免输送介质渗入电机侧造成部件损坏，整体安装底座采用一体化铸造结构，预留四个地脚螺栓安装孔，可直接固定于生产车间的钢制机架或水泥基础上，安装时需保证底座水平度偏差不超过0.2mm/m，避免运行过程中出现轴系振动超标问题。设备的工作端采用法兰式进出口设计，进料口位于腔体侧上方，出料口沿腔体轴向布置，可直接对接生产管线，无需额外加装弯头转接，减少管路流阻损失，进出口法兰均采用标准PN16压力等级，适配常规工业流体输送管路的连接尺寸，现场安装时可直接与同规格的工艺管道配对，无需单独定制转接法兰。从功能设计来看，

　　该设备核心工作腔内部设置三级定转子剪切结构，第一级为粗齿分散结构，可对进入腔体的大颗粒团聚物料进行初步破碎，第二级为细齿剪切结构，可将初步分散的物料进一步细化，第三级为均质头结构，可实现液滴粒径的均匀化处理，设备运行时转子线速度可达20m/s以上，可实现液液、固液体系的快速分散、乳化、均质，处理后的物料平均粒径可控制在2μm以内，适用于食品酱料、日化乳液、医药制剂、涂料油墨等多个行业的连续化生产场景，可直接串联在生产管线中实现在线连续处理，无需批次式反应罐的中转环节，大幅提升生产效率。在结构设计细节上，设备的密封系统采用双端面机械密封结构，密封腔预留冷却冲洗接口，可外接冷却水或密封冲洗液，适用于处理含微小固体颗粒、易结晶、

　　高粘度的物料，避免机械密封出现干磨或颗粒卡滞问题；电机与工作腔之间的连接支架采用加厚铸铁材质，可承受电机启动时的扭矩冲击，同时可抵消转子高速运行时产生的径向跳动，保证轴系运行稳定性；设备的吊环设置于工作腔顶部，可满足整机吊装转运的需求，吊装时需保证吊点受力均匀，避免倾斜导致轴系受力变形。从安装边界来看，设备整体轴向长度根据处理流量不同分为多个规格，常规小流量型号轴向长度约800mm，最大宽度约350mm，中心高约220mm，现场布置时需在电机侧预留至少300mm的检修空间，方便后期更换轴承或机械密封部件，在工作腔侧预留200mm的操作空间，方便拆卸腔体清理内部残留物料。设备的选型过程中，需根据处理物料的粘度、固含量、处理流量、

　　目标粒径要求匹配对应的功率与定转子结构，针对高粘度物料需选用加大功率的驱动电机，同时调整定转子间隙，避免运行过程中出现过载堵转问题；针对易挥发、易燃易爆的物料，可配套防爆电机，满足防爆区域的使用要求。在三维建模过程中，该模型完整还原了设备的所有外部结构细节，包括法兰螺栓孔位置、地脚安装孔尺寸、接线盒位置、密封冲洗接口位置、吊环结构等，可直接用于生产车间的设备布局建模、管路对接干涉检查、安装检修空间校核，建模时对内部定转子结构进行了简化处理，保留了外部安装接口的全部尺寸精度，可满足工厂布局设计、设备选型演示、安装指导等场景的使用需求。设备运行时需保证进料压力稳定，避免出现空转问题，启动前需先打开进料阀门保证腔体内充满物料，再启动电机，停机时需先停止电机运行，再关闭进料阀门，避免机械密封在无物料状态下高速运转造成密封面烧毁。日常维护过程中，需定期检查机械密封的泄漏情况，根据处理物料的特性定期更换密封件，定期检查轴承的润滑情况，补充高温润滑脂，保证设备长期稳定运行。
