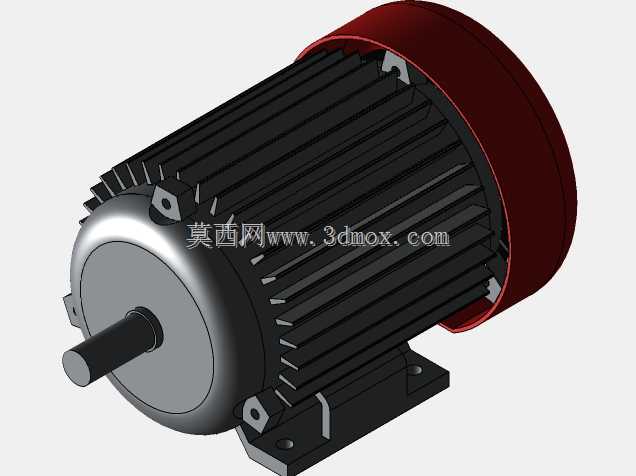

工业卧式三相异步驱动电机结构模型

　　做传动系统选型和三维布局的时候，这类卧式三相电机是绕不开的核心动力部件，从输送线辊道驱动、小型机床主轴进给、风机水泵配套，到自动化生产线的工位动力输出，但凡需要稳定持续旋转动力输出的工业场景，基本都能见到同结构电机的身影。这次建模的时候没有直接套用现成的标准件库模型，而是先从实际安装场景倒推设计边界：首先是安装脚的定位尺寸，常规同功率段卧式电机的底脚安装孔距要匹配通用槽钢机架的开孔间距，四个安装沉孔的位置特意留足了M10螺栓的扳手操作空间，避免现场装配的时候螺栓没法垂直拧入，甚至出现和机架筋位干涉的问题。机壳部分的散热筋不是随便拉的阵列特征，实际做结构的时候要考虑散热面积和风道走向，轴向平行的散热筋配合后端风罩的导流，

　　能让电机连续额定运行时的机壳温升控制在标准允许范围内，建模时特意把散热筋的根部做了R0.8的圆角过渡，既符合实际铸件的拔模工艺要求，也能避免应力集中导致的机壳开裂问题。前端盖和输出轴的配合部分，轴伸长度按照通用配套联轴器、带轮的安装尺寸预留，轴上的键槽尺寸匹配标准平键公差，做装配仿真的时候能直接和标准键、联轴器完成配合约束，不需要二次修改尺寸。后端的风罩和端盖的卡扣连接结构也做了还原，实际维护的时候不需要完全拆解端盖就能拆下风罩清理散热风道积尘，这点在木工、粉体加工这类多粉尘的应用场景里尤其重要，很多现场电机过热烧毁都是因为散热筋被粉尘堵死，风道不通导致的。接线盒的位置设在机壳侧上方，建模时留足了线缆弯曲半径，

　　不管是从桥架走线还是穿管布线，线缆接入的时候都不会出现过度弯折损伤绝缘层的问题，接线盒内部的接线柱安装位也做了简化示意，方便做电气布线仿真的时候走线路径规划。整个模型的外形轮廓严格按照实际量产电机的尺寸比例构建，做设备整体布局的时候，能直接用来校核电机和周边部件的安全间隙，比如和传动带轮的防护罩间距、和机架侧板的操作空间距离，不会出现模型尺寸和实物偏差太大导致的现场安装干涉问题。做结构设计的时候，这类动力部件的模型精度直接影响整个设备的装配可靠性，不能只做个大概的外形示意，要把实际安装、维护、运行相关的结构特征都还原出来，比如底脚的安装面平面度要求对应的结构、输出轴的轴肩定位尺寸、吊环螺栓的安装孔位——这类中小功率电机虽然重量不大，

　　但现场吊装的时候还是需要吊环来辅助就位，建模时特意在机壳顶部预留了吊环孔的特征，方便装配仿真的时候调用标准吊环件。另外端盖和机壳的止口配合结构也做了体现，实际生产中止口的配合公差决定了电机定转子的同轴度，直接影响电机的运行噪音和轴承寿命，建模时把止口的配合面做了区分，方便后续出工程图的时候标注对应的形位公差。从应用适配性来说，这个结构的电机能覆盖绝大多数常规工业场景的动力需求，不管是做恒转速输出的输送类设备，还是搭配变频器做调速运行的工况，对应的安装尺寸都能和通用标准件匹配，不需要额外做定制安装支架，能大幅减少设备设计的非标加工成本。
