带安装支座的角式止回球阀结构设计

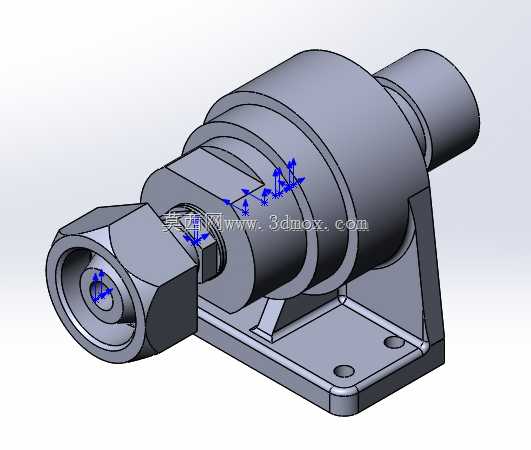

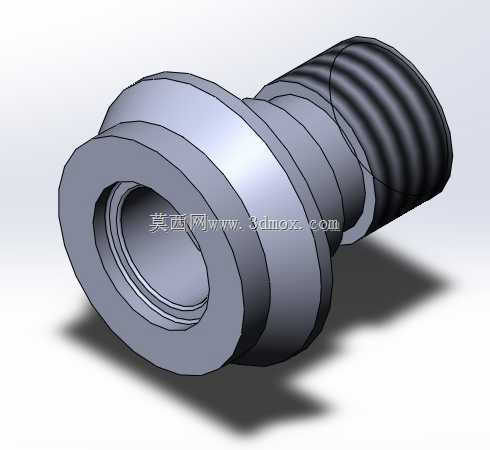

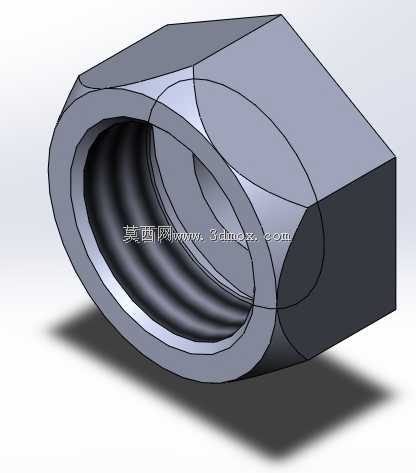

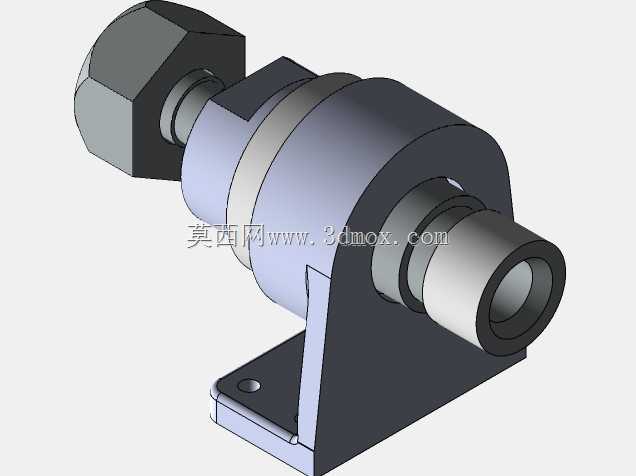

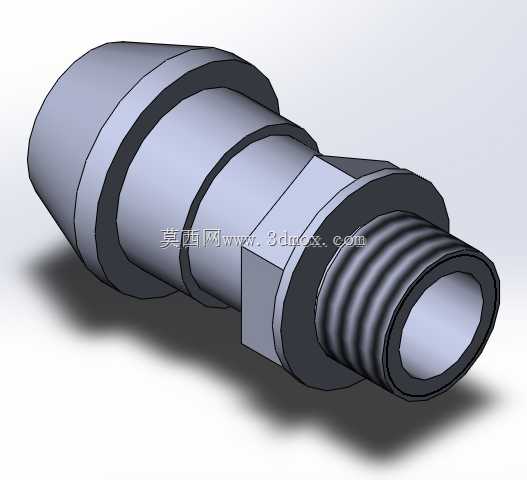

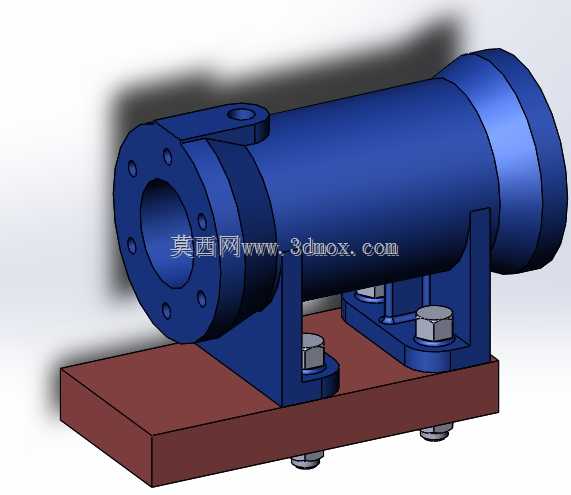

　　这款带安装支座的角式止回球阀，主要应用在中小通径的流体输送管路中，常见于小型液压站回路、实验室气路、家用净水设备管路、小型气动控制系统这类对管路流向管控有严格要求的场景，核心作用是依靠介质自身压力实现通路自动启闭，避免管路内流体倒流引发的设备损坏、介质回流污染、压力冲击等问题。从结构设计来看，整体采用角式布局，进出接口呈90度排布，相比直通式止回阀更适合管路需要转向的安装场景，能减少管路中弯头配件的使用，降低管路整体流阻与泄漏点。阀体一侧采用外螺纹六角接头结构，适配常规内螺纹管路连接，安装时可直接用开口扳手卡持六角部位完成拧紧操作，无需额外夹持阀体主体，避免装配过程中阀体受力变形影响内部密封精度；另一侧为直插式外圆接口，

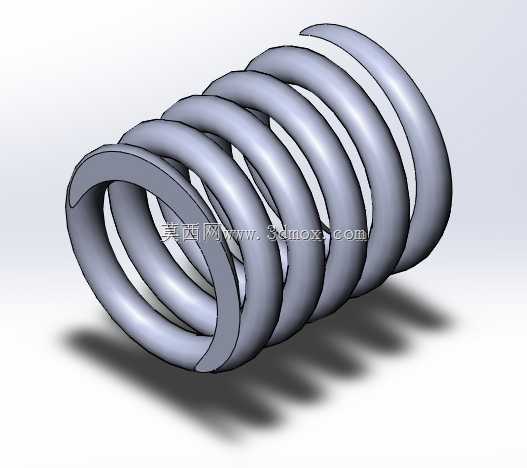

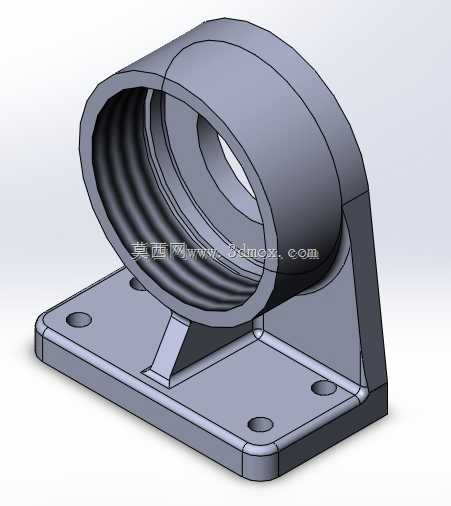

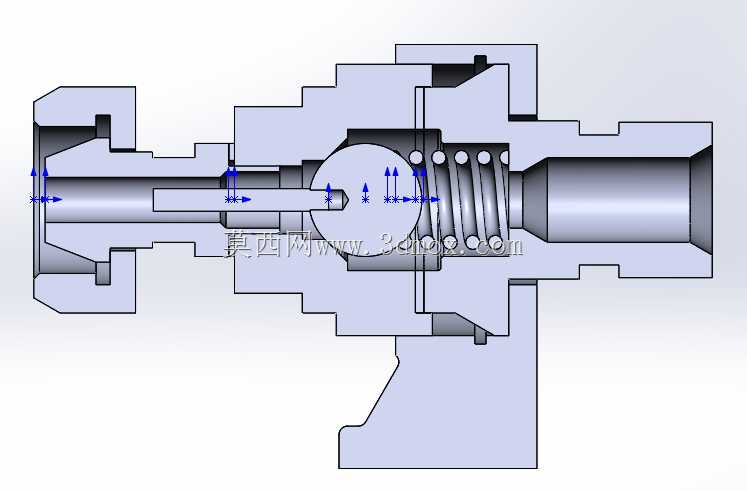

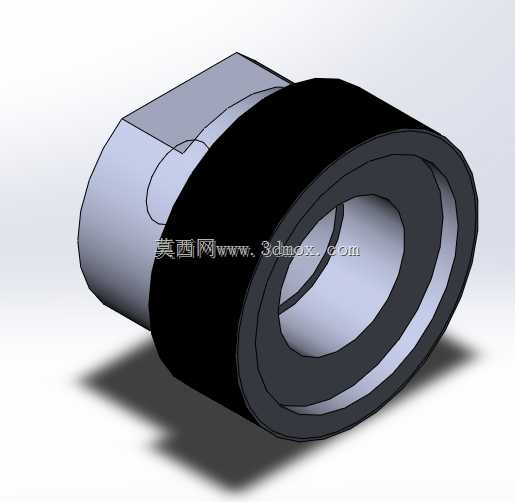

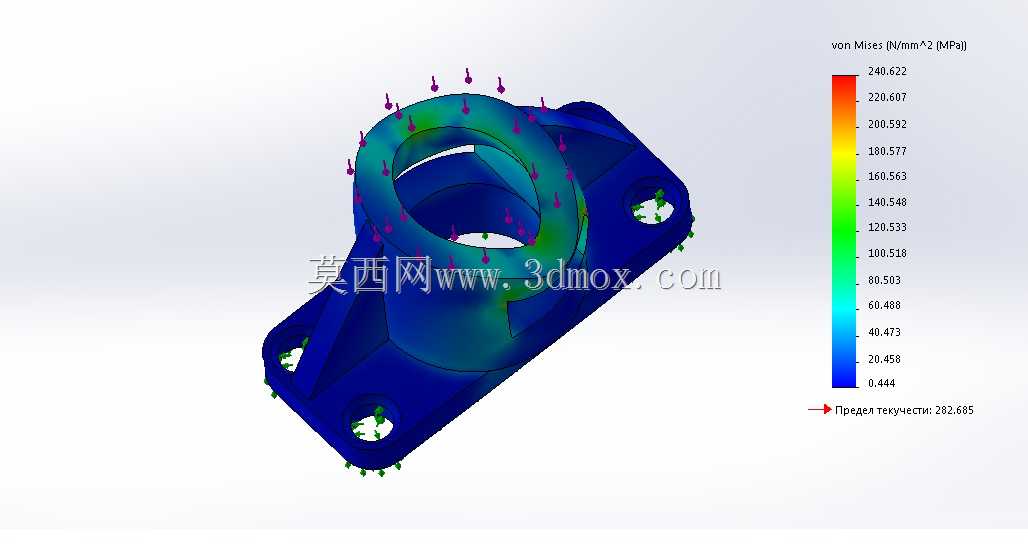

　　可适配快插接头、卡套接头或者硬管焊接连接，覆盖不同场景的管路连接需求。阀体下部集成了一体式L型安装支座，支座上开有圆形安装通孔，可通过螺栓直接将阀门固定在设备安装面板、机架支架或者墙面基座上，相比无支座的阀门，能大幅降低管路接头处的承重应力，避免设备运行过程中管路振动导致接头松动泄漏，安装时需注意支座安装面与管路走向的垂直度偏差控制在1度以内，保证接口对接时无额外偏载应力。内部流道采用平滑圆弧过渡设计，没有直角突变结构，介质流经时的局部阻力损失更小，同时内部止回密封副采用球面密封结构，相比平面密封的止回结构，密封面接触应力更均匀，在低压工况下也能实现可靠密封，当介质正向流动时，流体压力推动球面密封件克服内置弹簧预紧力开启通路，

　　介质可顺畅通过；当介质出现倒流趋势时，弹簧预紧力叠加倒流介质压力会将球面密封件紧紧压在阀座密封面上，瞬间切断通路，响应速度快，能有效避免水锤冲击对后端设备的影响。设计过程中对各部件的配合公差做了针对性匹配，阀体与接头的连接螺纹采用6H/6g配合精度，保证螺纹连接的密封性与同轴度；内部密封件的导向间隙控制在0.02-0.03mm之间，既保证密封件启闭动作顺畅无卡滞，又不会因为间隙过大导致密封偏斜失效；安装支座的安装孔中心与阀体接口中心的位置度公差控制在0.1mm以内，避免安装时出现接口错位。外形尺寸方面，整体长度沿进出接口方向分别控制在适配10mm以下通径管路的范围，六角接头对边尺寸符合常规管螺纹扳手尺寸标准，

　　安装支座的通孔直径适配M4-M6规格的固定螺栓，整体安装边界紧凑，不会占用过多设备内部空间，适合在空间受限的小型设备内部布设。实际选型应用时，需要注意该结构的适用介质为无固体颗粒的洁净流体，若用于含杂质的介质管路，需要在前端加装过滤装置，避免杂质卡滞密封件导致止回功能失效；同时安装时要注意阀体上标注的介质流向箭头，反向安装会导致管路无法正常导通，安装完成后需要进行1.5倍工作压力的密封性测试，检查各连接部位无渗漏后方可投入使用。
