小型直动式弹簧安全阀结构设计

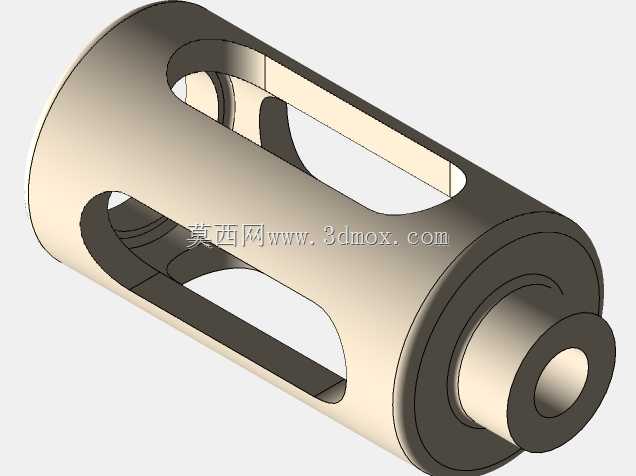

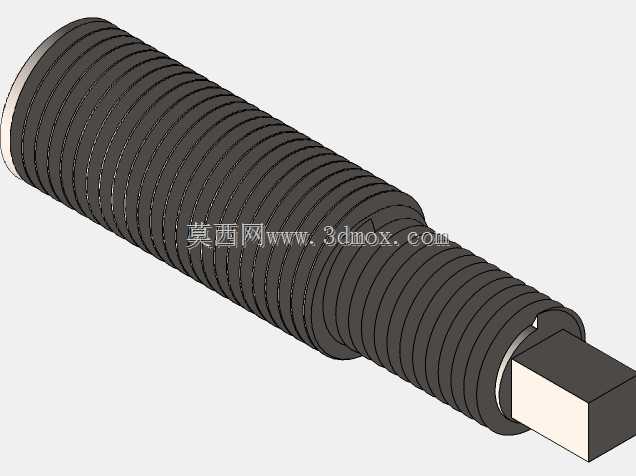

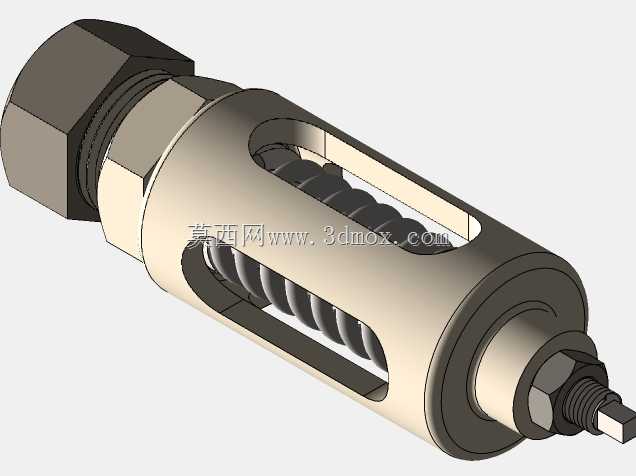

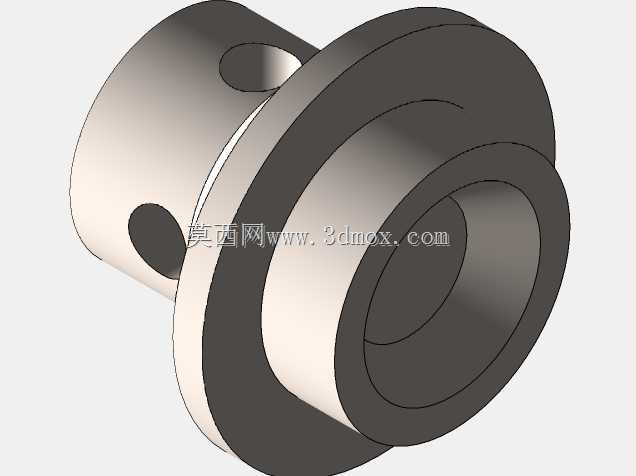

　　这款小型直动式弹簧安全阀，主要面向小通径低压流体管路的超压泄放场景，常见于小型气动回路、实验室低压流体装置、小型液压辅件回路、家用净水设备、小型空压机气路这类对安装空间有严格限制的场合，区别于大口径工业流程用安全阀，这类小通径阀件不需要复杂的先导结构，依靠弹簧预紧力直接实现密封与泄放动作，结构紧凑的同时动作响应速度更快，适合瞬时超压的快速泄放工况。从结构设计逻辑来看，整体采用直通式轴向布局，流体从左端内螺纹接口进入阀腔，直接作用在密封端面上，弹簧预紧力通过右端的调节螺母实现设定压力的校准，阀体中段开设的长条形泄放窗口，既能够直观观察内部弹簧的工作状态，也能在阀瓣开启时快速排出泄放介质，避免阀腔背压影响泄放效率，

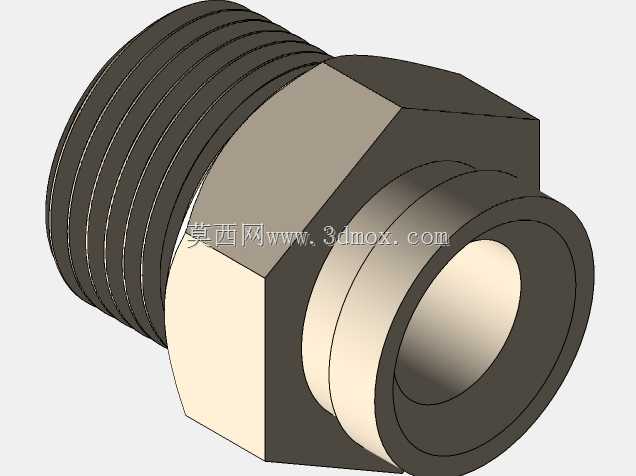

　　这种开窗结构在小型阀件设计中很常见，相比全封闭阀体，加工难度更低，同时能减少阀件整体重量，对于小通径低压工况来说，阀体强度完全可以满足使用要求，因为这类阀的额定工作压力通常不超过1.6MPa，壁厚按照薄壁圆筒强度公式计算后，开设窗口后的剩余承载截面完全能覆盖承压需求。安装边界方面，左端采用标准内螺纹连接，适配常规小通径管路的外螺纹接头，右端的调节结构外伸尺寸控制在合理范围，安装时不需要预留过大的操作空间，整体轴向长度控制在同通径截止阀的1.2倍以内，径向最大尺寸为左端六角接头的对边宽度，和同规格管接头的安装尺寸兼容，不需要额外定制安装支架，直接串接在管路中即可完成安装。功能特性上，阀瓣采用锥面密封结构，相比平面密封，

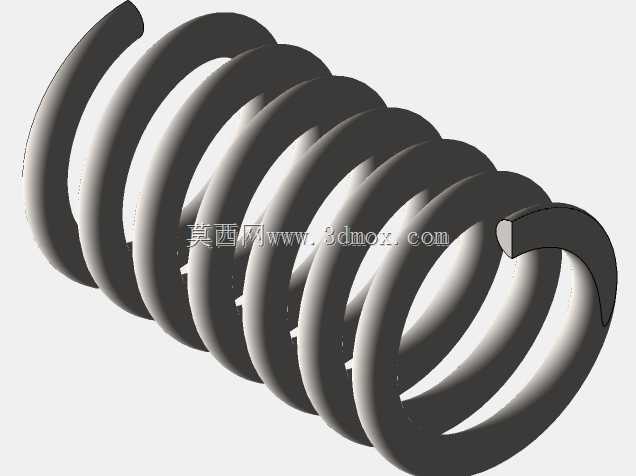

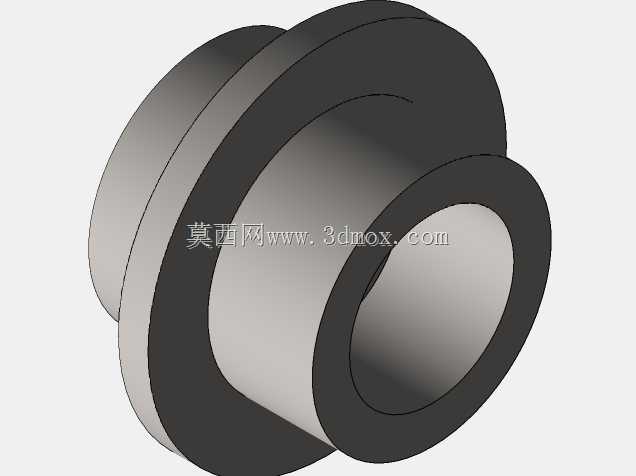

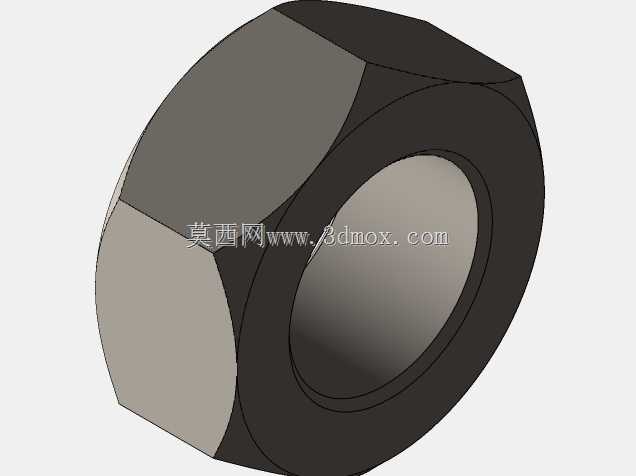

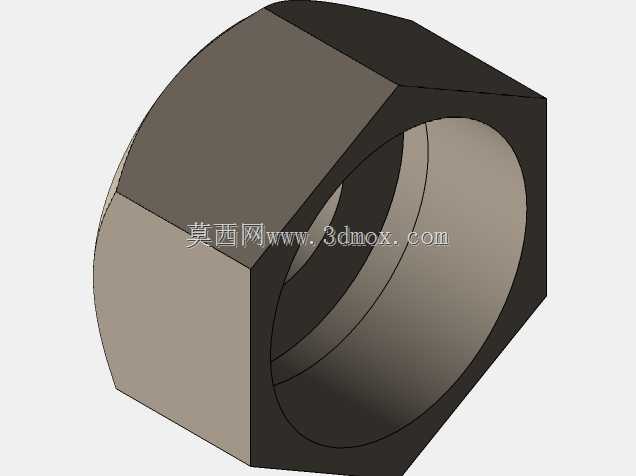

　　锥面的自定心效果更好，在低压工况下的密封可靠性更高，弹簧选用圆柱螺旋压缩弹簧，两端并紧磨平，保证工作时弹簧力始终沿轴向作用，不会出现偏载导致的阀瓣卡涩问题，右端的锁紧螺母可以在压力校准完成后锁定调节位置，避免设备运行过程中振动导致设定压力漂移，阀体和接头的连接部位采用六角结构，方便使用常规扳手进行安装紧固，不需要专用工装。设计过程中，首先根据额定泄放量计算阀瓣的最小通径，再结合弹簧刚度曲线匹配对应的弹簧参数，保证阀瓣开启高度达到全启要求时，弹簧力的增量在允许范围内，不会出现泄放压力过高的问题，阀体中段的开窗位置特意避开了应力集中区域，窗口边缘做了圆角过渡，避免长期承压下出现疲劳裂纹，内部流道做了顺滑过渡，减少介质流动时的阻力，

　　同时避免杂质在阀腔内部堆积导致阀瓣卡涩。这类小型安全阀在实际使用中，通常作为管路系统的最后一道超压保护装置，当系统压力超过弹簧预紧力设定值时，阀瓣被介质压力顶开，介质通过阀体上的泄放窗口排出，当系统压力回落至设定回座压力时，弹簧力推动阀瓣回座，重新实现密封，整个动作过程不需要外部动力源，完全依靠介质自身压力和弹簧力的平衡实现自动工作，可靠性高，维护简单，只需要定期检查弹簧是否出现锈蚀、疲劳，密封面是否有损伤即可，不需要复杂的维护流程。在结构建模过程中，所有配合尺寸都按照机械设计公差标准进行设定，阀瓣和阀腔的导向配合选用H8/f7间隙配合，既保证阀瓣动作灵活，又不会出现过大的间隙导致介质泄漏，螺纹连接部位按照普通管螺纹的标准尺寸建模，和现有标准管路配件完全兼容，弹簧的建模参数完全按照圆柱螺旋压缩弹簧的设计标准设定，包括节距、旋向、钢丝直径、中径等参数都符合实际加工要求，不存在建模时常见的参数失真问题，整个模型的所有零件都可以直接用于后续的工程图生成和加工制造，不需要额外进行参数修正。
