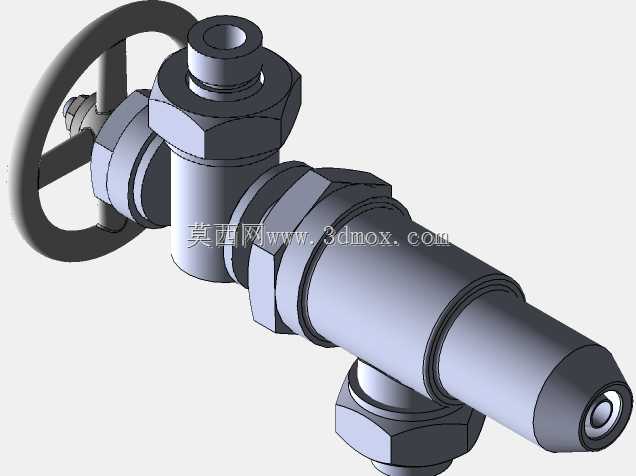

黄铜手轮式针型截止调节阀结构设计

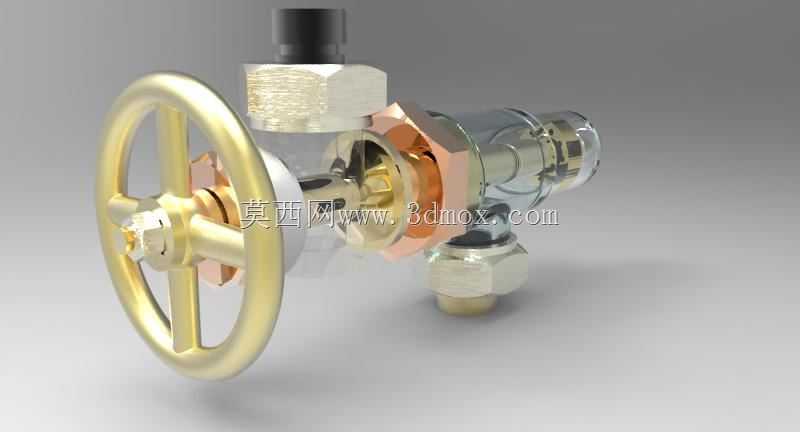

　　这款针型调节阀的结构设计，最初是面向实验室小流量流体管路、仪表引压管线这类对流量调节精度要求较高的场景做的适配，在实际工业现场里，这类阀件常被用在气动控制回路、液压测试台、化工取样管路这类通径不大、但需要精准控制介质通断与流量的位置，相比大通径的闸阀、球阀，它的调节行程更长，阀芯锥面的密封配合能实现毫米级的开度调整，不会出现小开度下流量骤变的问题。从结构拆解来看，手轮部分采用了黄铜锻压成型的三辐条结构，轮缘做了圆弧过渡处理，实际操作时手掌贴合的摩擦力足够，不需要额外加力杆就能实现可靠启闭，轮辐的厚度经过受力校核，在公称压力16MPa的工况下，手动施加15N的操作力时，轮辐的最大变形量控制在0.02mm以内，

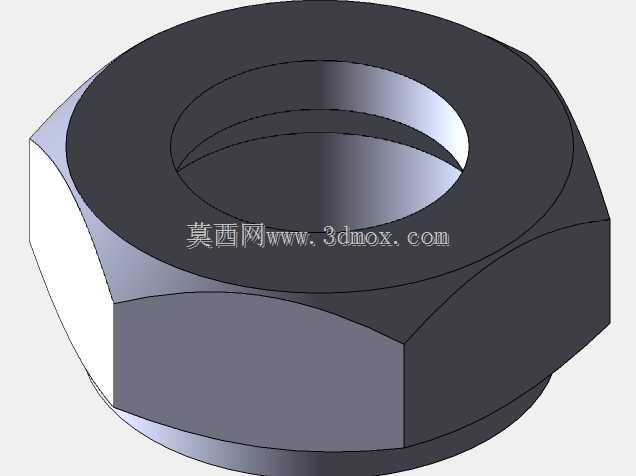

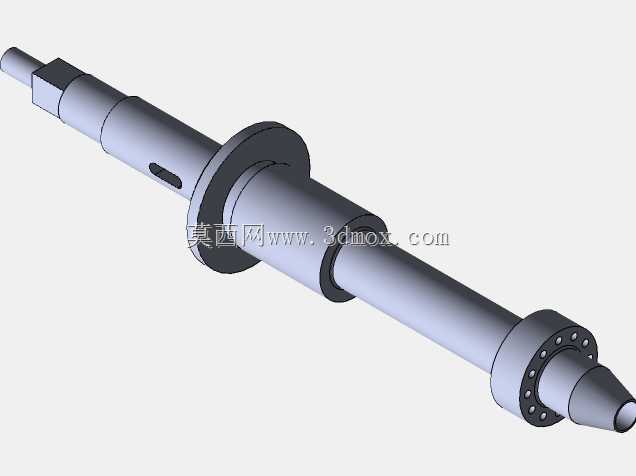

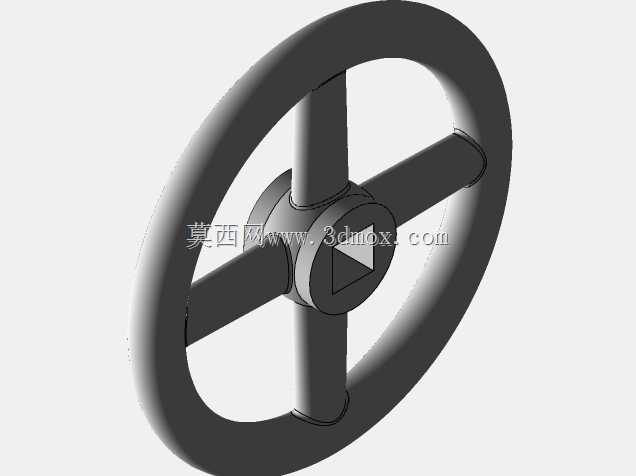

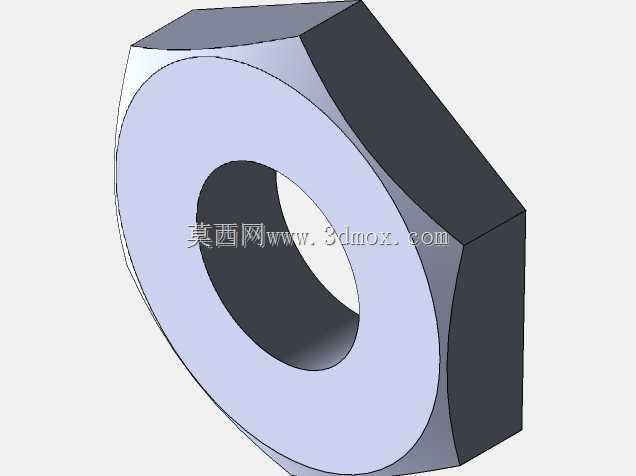

　　不会出现操作时手轮变形打滑的问题。手轮与阀杆的连接采用了四方榫卯配合加锁紧螺母的固定方式，避免长期操作后连接位出现旷量，阀杆的密封段采用了多层填料复合密封结构，靠近介质侧的是聚四氟乙烯填料，外侧叠加丁腈橡胶密封圈，既保证了高低温工况下的密封可靠性，又能降低阀杆转动时的摩擦阻力，实际测试时阀杆的操作扭矩控制在2N·m以内，单手就能轻松完成调节动作。阀体的进出口连接采用了外螺纹卡套式接头，适配6mm外径的金属管路，安装时不需要额外焊接，只需要将管路插入接头后拧紧锁紧螺母，卡套就会咬合在管路外壁形成密封，安装边界上，阀体的总宽度控制在72mm，手轮的最大回转直径是68mm，安装时手轮外侧需要预留至少20mm的操作空间，

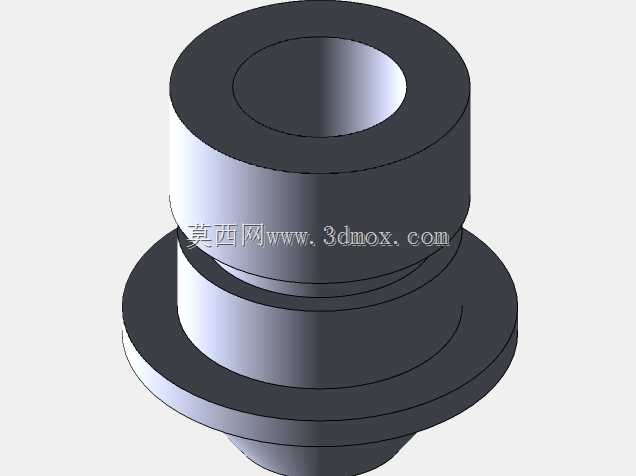

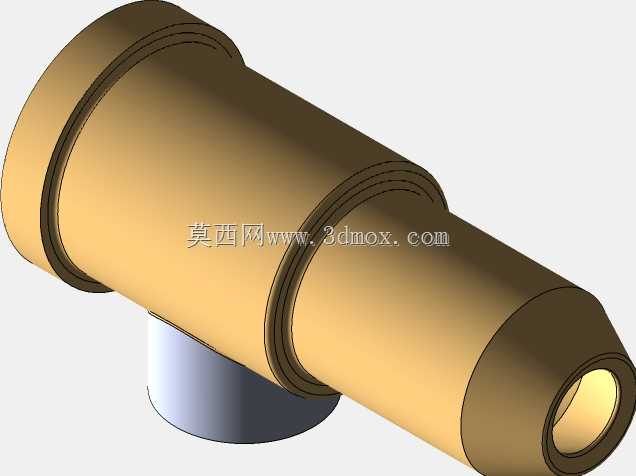

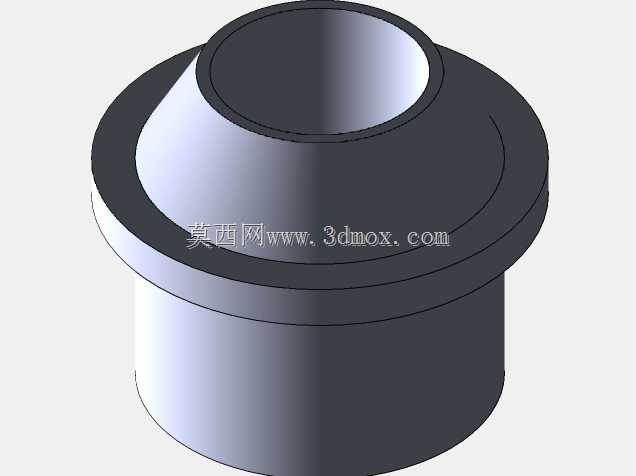

　　避免周围管路或结构件干涉手轮转动。介质流通的阀芯部分采用了锥面硬密封结构，阀芯与阀座的配合面做了研磨处理，表面粗糙度达到Ra0.8，在关闭状态下能实现零泄漏，阀芯的行程是8mm，从全闭到全开需要转动手轮4圈，每一圈对应的流量变化是线性的，方便操作人员根据压力表、流量计的读数精准调整开度。阀体的主体材质选用了黄铜锻件，相比铸铜件，锻压后的材质致密度更高，耐压能力提升30%以上，同时黄铜材质的抗腐蚀性能适配水、气动压缩空气、低压液压油、弱腐蚀性化工介质等多种常见流体，不会出现普通铸铁阀件长期使用后生锈卡涩的问题。在设计过程中，特意将阀杆的升降行程做了可视化处理，阀杆顶部伸出的长度会随着开度变化同步改变，操作人员不需要额外的开度指示器，

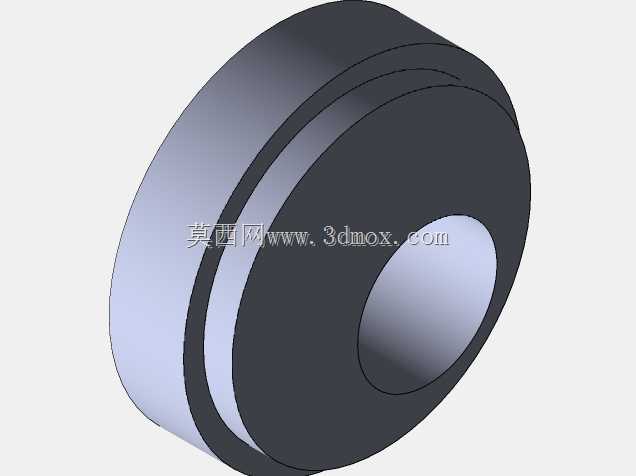

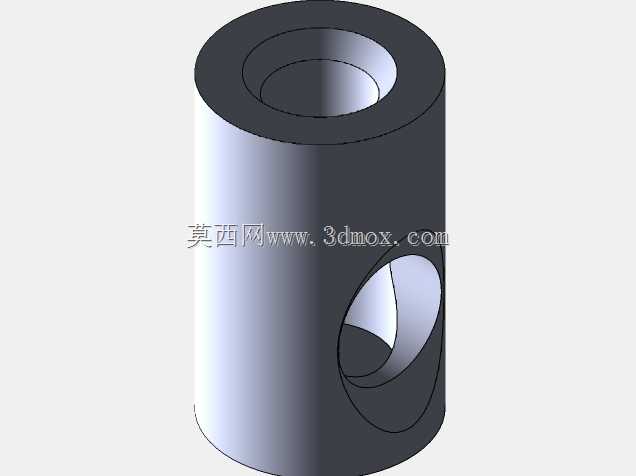

　　只需要观察阀杆伸出长度就能大致判断当前阀门的开度状态，在现场调试时能大幅提升操作效率。另外，阀体上的两个侧置接头采用了对称布局，安装时可以根据现场管路走向选择水平或者垂直安装，不需要额外加装弯头调整管路方向，减少了管路的连接点，也就降低了整个管路系统的泄漏风险。从建模的细节来看，所有的配合面都预留了合理的公差带，螺纹连接位按照普通公制螺纹的公差标准做了间隙配合，填料函的尺寸预留了填料压缩的余量，装配时不会出现填料压盖压死导致阀杆无法转动的问题，手轮与阀杆连接的四方位做了小倒角处理，装配时能顺利导入，不会出现装配卡滞的情况。这类阀件在实际使用中，最常见的失效点是填料磨损导致的外泄漏，以及阀芯密封面被介质中的杂质冲刷导致的内泄漏，所以在设计时特意将填料函做成了可拆结构，后期维护时不需要把整个阀门从管路上拆下来，只需要松开填料压盖就能更换内部的密封圈，大幅降低了后期维护的成本。同时阀芯与阀杆采用了分体式连接结构，如果阀芯密封面出现冲刷磨损，只需要更换阀芯配件就能恢复阀门的密封性能，不需要更换整个阀体，在工业现场的备件管理上也更灵活。
