1A616车床专用开合凸轮结构件

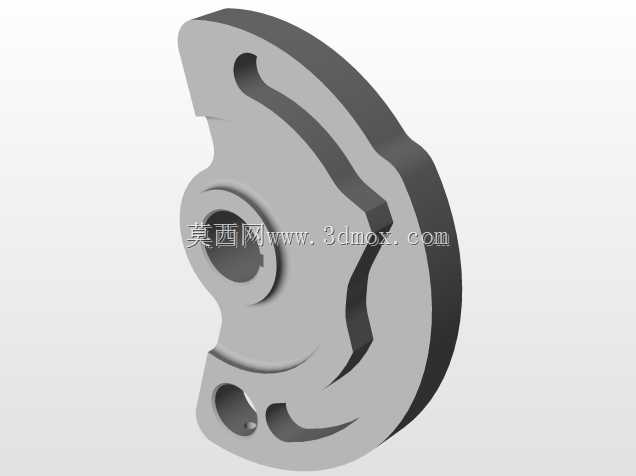

　　该凸轮构件是1A616型普通车床进给系统中控制螺纹切削开合螺母动作的核心执行零件，在车床实际加工场景中，直接承担着接通、断开丝杠传动动力的关键作用，当操作者操作溜板箱开合手柄时，该凸轮随手柄轴同步转动，通过自身轮廓曲线的升程、回程段推动开合螺母的燕尾滑座完成闭合与脱开动作，闭合时螺母与车床丝杠精准啮合，将丝杠的旋转运动转化为溜板的纵向直线进给，实现公制、英制、模数螺纹的切削加工，脱开时螺母完全脱离丝杠齿面，此时溜板可沿床身导轨自由手动移动，完成快速退刀、工件对位等操作。从结构设计逻辑来看，该凸轮采用盘状异形轮廓设计，中心设置的通孔为安装基准孔，与溜板箱内的操作轴采用过渡配合定位，孔侧的两个小销孔用于穿入圆柱销完成周向固定，

　　避免凸轮受交变载荷时与轴发生相对转动，保证轮廓曲线的动作相位始终与手柄操作角度精准对应。凸轮的工作轮廓曲线经过运动学优化，升程段采用等速运动规律设计，保证开合螺母闭合过程平稳无冲击，避免螺母齿面与丝杠齿面发生刚性碰撞打齿，回程段设置了微小的停留区间，确保螺母完全脱开后不会因溜板振动意外闭合，轮廓边缘做了R0.5的圆角钝化处理，减少与滑座从动件接触时的接触应力，降低长期使用后的轮廓磨损速率。从安装边界来看，该凸轮的最大外轮廓半径需匹配溜板箱内部的安装腔空间，安装后凸轮端面与溜板箱内壁的间隙控制在0.5-1mm之间，既避免转动时发生剐蹭，又防止轴向窜动量过大导致从动件脱开轮廓工作面，

　　中心安装孔的轴线与开合螺母滑座的运动方向垂直度公差需控制在0.02mm以内，否则会导致螺母闭合时出现卡滞、啮合间隙不均的问题，直接影响螺纹加工的螺距精度。在实际机床运维场景中，该凸轮属于易损耗件，长期频繁的开合动作会导致轮廓工作面出现磨损、点蚀，当轮廓升程段磨损量超过0.3mm时，会出现开合螺母闭合不到位、切削螺纹时螺距超差、溜板窜动等故障，此时就需要更换该凸轮构件，建模时完整还原了凸轮的实际轮廓曲线、安装孔位、倒角与圆角细节，可直接用于备件加工的尺寸校核、机床维修的结构参考，也可作为普通车床进给机构教学的三维演示模型，帮助设计人员与维修人员理解开合螺母机构的动作逻辑与装配关系。

　　该凸轮的厚度方向尺寸与溜板箱内操作轴的轴向安装位置完全匹配，安装时无需额外加装调整垫片，轮廓工作面的表面粗糙度要求达到Ra1.6，保证从动件沿轮廓运动时的顺滑性，减少操作手柄的扳动力矩，让操作者在进行螺纹切削频繁换向操作时手感更顺畅，不会出现卡滞顿挫的情况。
