铝型材框架龙门式CNC雕刻加工设备结构

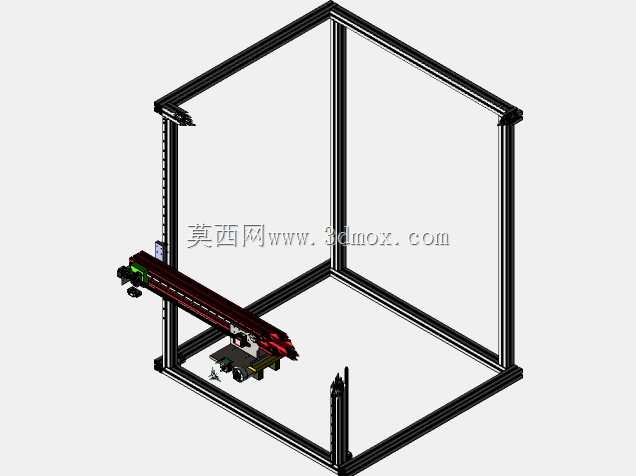

　　这套龙门式加工结构的设计，最初是面向小型加工坊的非金属板材加工需求落地的，日常加工场景覆盖亚克力板材切割、密度板浮雕加工、PCB样板铣削、软金属薄板的轻量铣削作业，相比重型铸铁床身的工业机床，这套结构的搭建门槛更低，拆装调整灵活，适合小批量定制加工、教学实训、个人DIY加工场景使用。从结构布局来看，整体采用龙门跨坐式设计，床身主体框架全部采用工业铝型材拼接搭建，铝型材的槽道结构可以灵活调整各部件的安装位置，不需要额外做焊接或者大型铸件的二次加工，装配时只需要通过配套的角码、T型螺栓就可以完成框架的锁紧固定，后期如果需要调整加工行程，只需要更换对应长度的铝型材横梁和导轨，不需要重新制作整体床身，改造成本远低于传统焊接机架。

　　运动部分的设计上，X轴方向的传动组件集成在移动横梁上，加工主轴搭载在横向滑台上，可沿着横梁做左右方向的进给运动，而横梁整体通过两侧的竖直导轨支撑，可沿着床身两侧的立柱做Y轴方向的前后进给，Z轴方向的滑台搭载在X轴滑座上，带动加工主轴完成上下方向的进刀退刀动作，这种布局的优势在于运动部件的重量集中在横梁区域，床身框架只需要承担整体支撑载荷，运动过程中的惯量控制更稳定，轻载加工场景下的进给速度可以做到更高，空行程移动效率优于固定横梁式的小型加工设备。设计过程中对安装边界做了明确的预留，框架底部的支撑脚预留了调平螺栓的安装位置，安装时可以根据地面的平整度调整每个支撑点的高度，避免框架因为地面不平产生扭曲应力，

　　导致导轨平行度超差影响加工精度。导轨安装面全部依托铝型材的基准面定位，装配时只需要通过百分表打表调整导轨的直线度和平行度，不需要额外加工安装基准面，降低了装配的工艺难度。传动部分的安装位预留了同步带传动和丝杠传动两种方案的兼容空间，如果是加工软质材料、追求高速进给，可以选用同步带传动方案，维护成本低、运行噪音小；如果需要加工软金属、追求更高的进给精度，可以换装滚珠丝杠传动组件，不需要对框架结构做额外修改。主轴安装位采用标准的夹具固定结构，可以适配不同功率的风冷高速主轴，用户可以根据自身的加工材质需求更换对应功率的主轴，不需要重新设计主轴安装座。电气走线的槽道全部沿着铝型材的内置槽布置，外部不会有明线裸露，既可以避免加工过程中切屑、

　　冷却液磨损线缆，也能让整体设备的外观更整洁。从实际使用的角度出发，这套结构的加工行程可以根据需求灵活调整，常规配置下的加工范围可以覆盖常规尺寸的装饰板材、工艺雕件、教学实训工件的加工需求，设备整体占地面积小，不需要做专门的设备基础，普通的平整工作台就可以放置安装，适合小型加工场所、学校实训教室、个人工作室这类空间有限的场景使用。结构设计上充分考虑了日常维护的便利性，所有的运动部件都暴露在易操作的位置，日常给导轨加注润滑脂、检查传动带张紧度、更换主轴刀具都不需要拆解额外的防护外壳，维护操作的效率更高。框架的铝型材表面做了阳极氧化处理，日常加工过程中接触到切屑、切削液也不容易产生锈蚀，长期使用的维护成本更低。在运动精度控制方面，设计时通过对称布置的双导轨支撑横梁，避免横梁悬臂受力产生下挠变形，即使是在横梁移动到Y轴行程最远端的位置，主轴的加工点也能保持稳定的支撑刚度，减少加工过程中的振刀问题，提升加工表面的光洁度。
