车床配套铣削动力进给传动装置

　　这套传动结构主要面向普通卧式车床的功能拓展场景，解决常规车床仅能完成车削加工、无法高效开展平面铣削、键槽铣削、小范围端面铣削工序的痛点，在小型机加工车间、设备维修班组、职业院校实训场地这类没有条件配置独立铣床的场景下，无需对车床床身、主轴箱做破坏性改动，仅需通过配套安装板固定在中拖板原有刀架位置，即可快速拓展铣削加工能力，大幅降低多工序加工的工件拆装、装夹找正时间，尤其适合小批量非标零件的多工序复合加工需求。

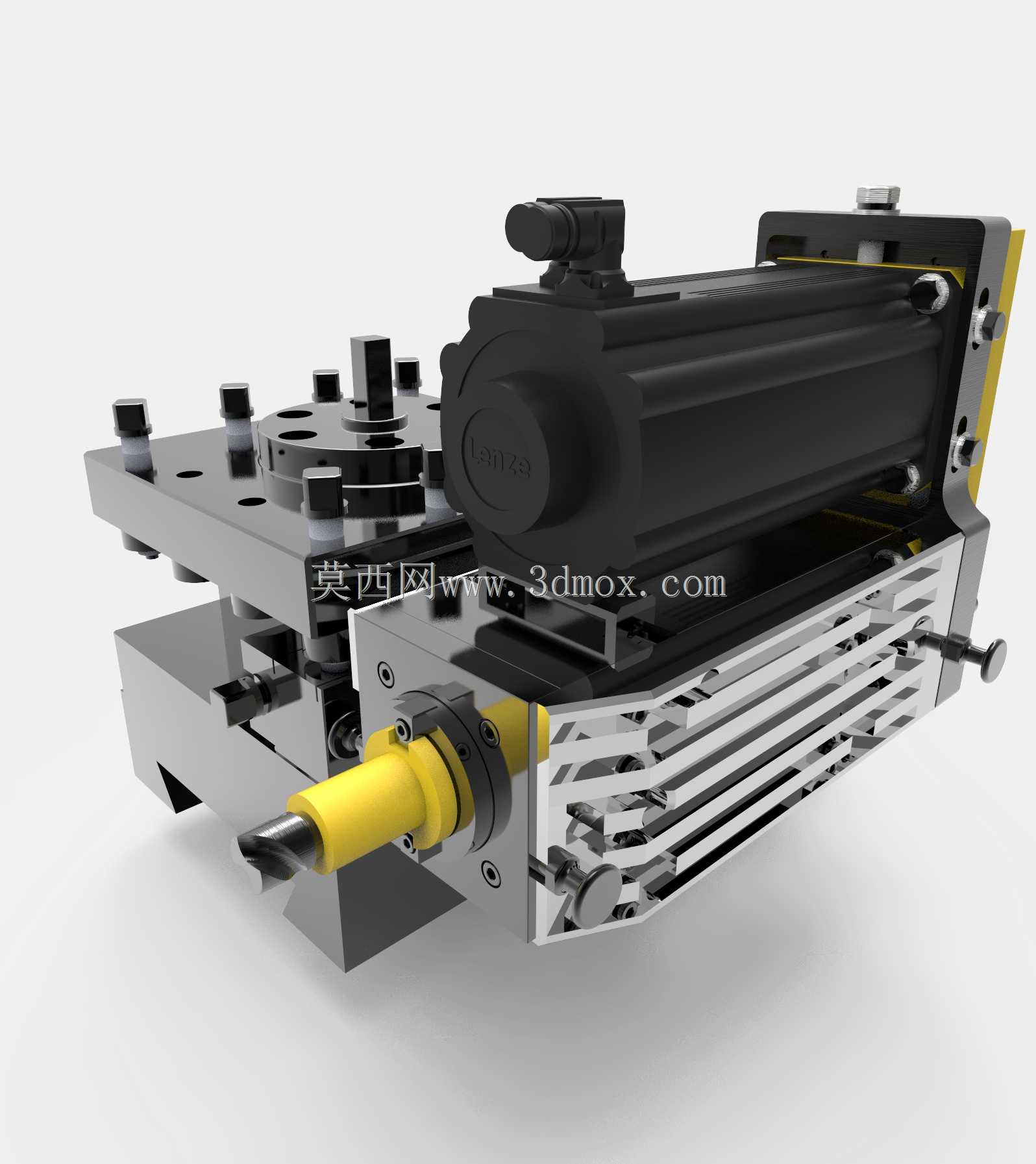

　　从功能实现逻辑来看，整套装置的动力输入端采用标准伺服安装接口，可匹配不同功率等级的伺服动力输出单元，动力通过内部平行布置的传动副传递至前端输出轴，输出轴采用标准ER夹头安装结构，可装夹不同直径的立铣刀、键槽铣刀、端面铣刀，输出轴的轴向跳动控制在0.02mm以内，径向跳动不超过0.015mm，能够满足常规铣削加工的精度要求。装置自带的行程调节结构可实现铣削深度的微调，微调精度可达0.01mm，无需反复调整拖板位置即可完成吃刀量的精准控制，有效降低操作难度。

　　结构设计层面，整套装置的安装基准面做了平面度磨加工处理，安装孔位匹配普通车床CA6140、C6132等常见型号的中拖板刀架安装螺孔位置，安装时无需重新打孔攻丝，直接替换原有方刀架即可完成固定，安装后整体重心落在中拖板的承载范围内，不会出现拖板受力偏载导致的导轨磨损加剧问题。装置的主体承力结构采用一体式铸铁基座，内部传动腔做了密封设计，可存储润滑脂对传动副进行持续润滑，避免加工过程中的切屑、切削液进入传动腔造成零件磨损，外部的散热鳍片结构可在长时间连续加工时带走传动副运转产生的热量，避免热变形导致的加工精度下降。

　　安装边界方面，整套装置固定在中拖板后，横向最大伸出长度不超过车床原刀架的最大回转半径，不会在主轴回转过程中与卡盘、工件发生干涉，纵向移动时也不会与尾座、床鞍护板产生碰撞，输出轴中心高与车床主轴中心高保持一致，加工轴类零件键槽时可直接通过尾座顶尖装夹工件，无需额外找正中心位置。前端的输出轴防护结构可阻挡铣削过程中飞溅的切屑直接冲击轴端密封件，延长密封件的更换周期，侧面的行程限位块可与车床原有行程挡块配合，实现自动走刀铣削时的硬限位，避免超程导致的刀具、工件损坏。

　　在实际使用场景中，这套装置可完成的加工工序覆盖了轴类零件键槽铣削、法兰盘端面小平面铣削、小型零件的侧面开槽、钻孔定位面铣削等常见工序，相比拆卸工件转移到铣床加工的流程，可减少至少两次装夹找正的时间，对于形位公差要求较高的零件，一次装夹完成车、铣工序可有效避免二次装夹带来的定位误差，提升零件加工合格率。传动结构的传动比经过匹配优化，在伺服电机额定转速下，输出轴的转速范围覆盖常规立铣刀加工的合理切削线速度区间，无需额外加装减速机构即可满足钢件、铝件、工程塑料等不同材质的铣削加工需求。
