14吨倾斜式废钢处理回转炉结构设计

　　在废黑色金属回收冶炼的生产场景中，这类倾斜式回转炉主要承担废钢等黑色金属废料的预热、熔炼前预处理工序，是短流程废钢冶炼生产线里衔接废料上料与熔炼工序的核心配套设备。不同于固定式熔炼炉的结构，该设备采用倾斜式机架支撑整体回转筒体，配合端部驱动机构实现筒体的低速连续回转，能够让筒内的废钢物料在转动过程中均匀受热，避免局部堆料导致的预热不均问题，同时倾斜布置的筒体角度可以让物料在回转过程中顺着筒体坡度缓慢向出料端移动，匹配连续化生产的物料输送节奏。

　　从结构设计逻辑来看，整套设备的受力框架采用型钢焊接式机架作为承载主体，底部设置多组可调式安装脚座，既可以抵消现场安装地面的平面度误差，也能在设备运行过程中缓冲筒体回转带来的周期性振动，避免振动传递到厂房基础引发共振问题。筒体部分采用分段式焊接结构，外部套设多组加强滚圈，滚圈与机架上的托轮组配合形成回转支撑副，相比整体式筒体结构，分段设计既降低了大尺寸筒体的加工难度，也方便后续运维过程中对磨损段进行单独更换，减少停机维护的成本。驱动端布置在筒体的出料侧，采用大齿圈配合减速电机的传动方案，齿圈与筒体采用螺栓连接固定，传动端设置安全防护罩，避免生产过程中粉尘、碎屑进入啮合区域加剧齿轮磨损，同时驱动电机的选型匹配了筒体满载14吨废钢工况下的启动扭矩，能够实现带载平稳启动，不会出现闷车、传动打滑的问题。

　　进料端采用扩口式溜槽对接结构，溜槽的倾斜角度与筒体的整体倾斜角度匹配，上游工序预热后的废钢物料可以通过溜槽顺畅滑入筒体内，不会出现物料卡滞、撒漏的问题。筒体的倾斜角度经过反复校核，既保证物料在筒内的停留时间满足预热工艺要求，也不会因为坡度过大导致物料下滑速度过快、预热不充分。设备的安装边界需要结合现场生产线的布局预留足够空间，驱动端需要预留电机维护、减速机换油的操作空间，进料端需要对接上料输送设备的出料口位置，机架底部的安装脚座需要与预埋的地脚螺栓精准对位，安装完成后需要对托轮组的水平度、滚圈与托轮的接触间隙进行调整，保证筒体回转过程中无偏摆、无异常窜动。

　　在实际生产应用中，这类回转炉可以适配不同块度的废钢、生铁等黑色金属废料，通过调整筒体的回转速度，可以灵活调整物料在筒内的停留时间，匹配不同预热温度的工艺要求。相比传统的立式预热设备，回转式结构的热交换效率更高，筒内的物料在回转过程中不断翻转，能够与通入的热烟气充分接触，大幅降低预热环节的能耗。设备的支撑结构采用对称式布置，两侧的托轮组受力均匀，长期运行过程中不会出现单侧受力过大导致的托轮偏磨、滚圈变形问题。机架上还设置了筒体轴向限位装置，避免筒体在回转过程中出现轴向窜动，保证进料端、出料端的密封结构始终处于有效贴合状态，减少筒内热量的散失。

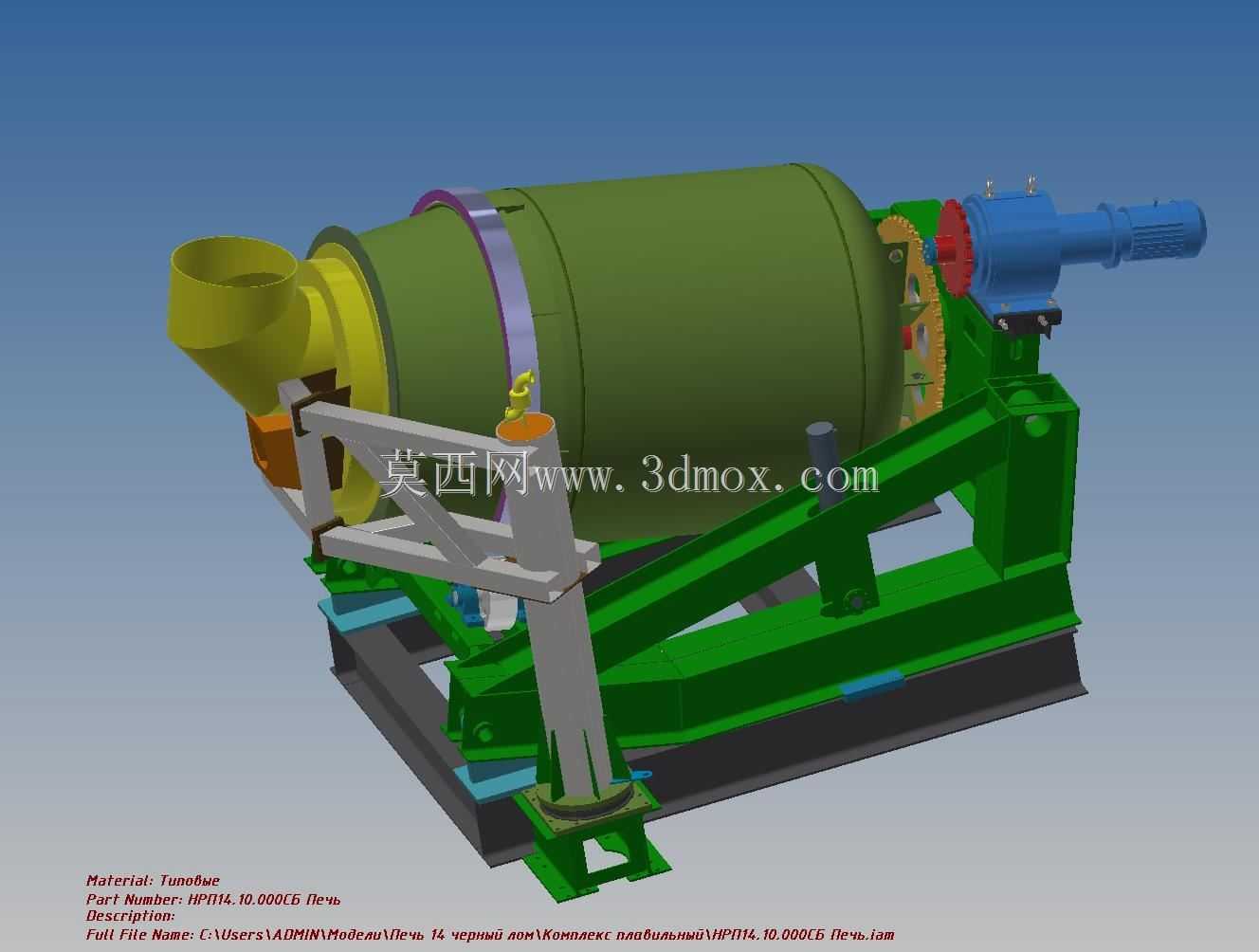

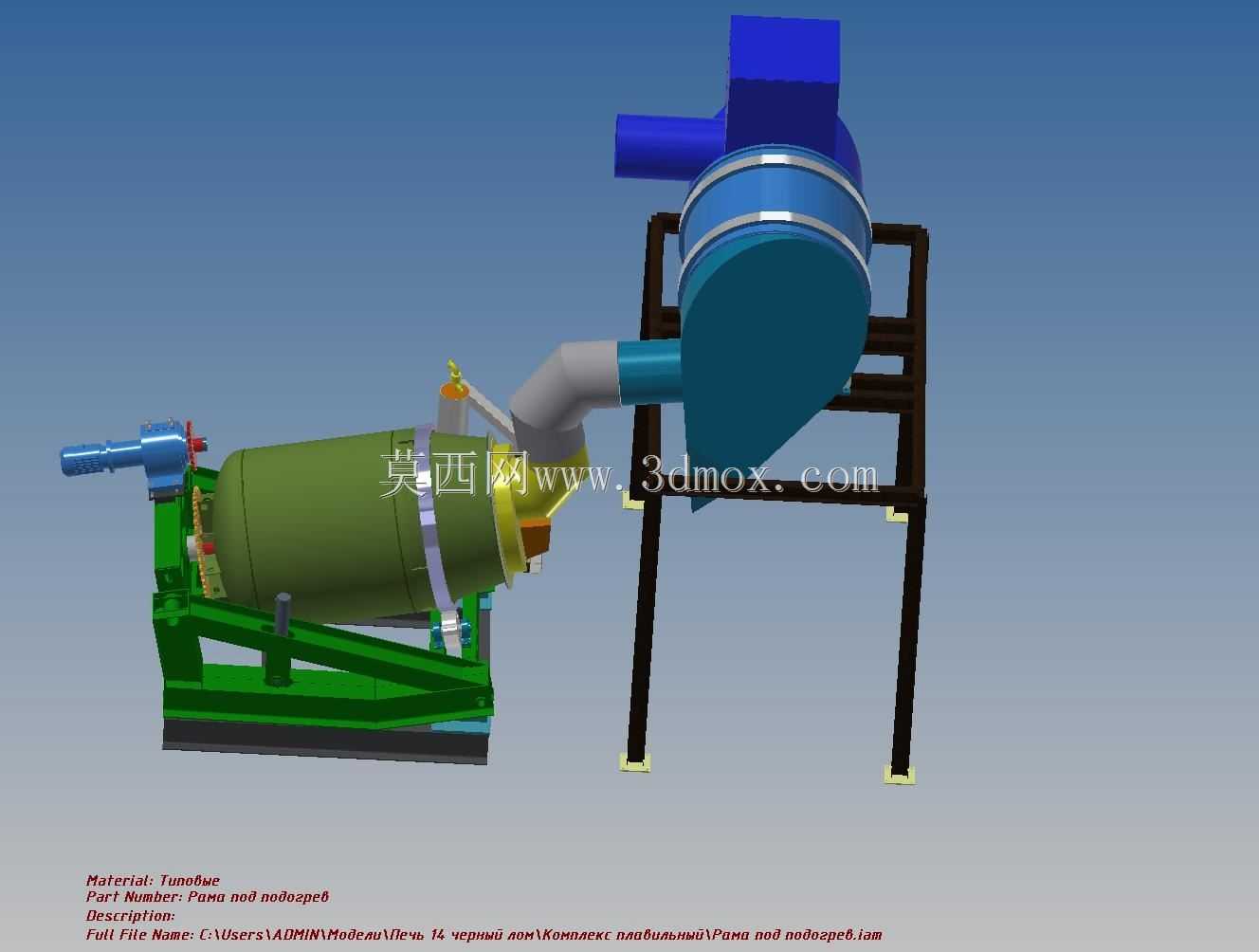

　　从建模细节来看，整套模型完整还原了设备的各个装配层级，从底部的机架焊接件、托轮组装配，到筒体的滚圈、齿圈安装结构，再到驱动端的减速电机、防护罩，以及进料端的溜槽支撑结构，所有部件的装配关系都按照实际生产的设备结构进行还原，各个运动部件的运动自由度也符合实际设备的运行逻辑，能够直接用于设备选型阶段的布局校核、结构件的受力分析参考，也可以作为冶金设备类课程设计、工程实训的参考案例。在进行生产线布局设计时，可以直接调用该模型进行空间占位校核，提前预判设备与周边上料、出料设备的干涉问题，减少现场安装阶段的整改工作量。
