浆果清洗加工用滚筒式清洗设备结构

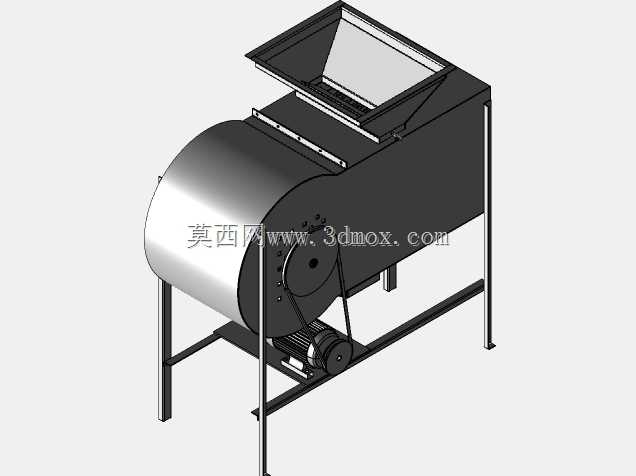

　　这款滚筒式浆果清洗设备，主要面向小型浆果初加工场景设计，适配树莓、蓝莓、蔓越莓这类果皮薄、易破损的浆果果料的表面除杂清洗工序，常见于中小型农产品加工坊、特色浆果种植基地的产后初处理环节，可衔接后续的分选、速冻、榨汁等加工工位，替代传统人工淘洗的低效作业模式。从结构布局来看，设备采用卧式滚筒作为核心清洗腔体，进料端设置向上倾斜的敞口进料斗，料斗内侧增设导流缓冲板，避免浆果直接从高处跌落造成果皮破损，进料斗与滚筒腔体采用法兰式螺栓连接，方便后期拆卸清理腔体内部残留的果梗、泥沙等杂物。滚筒主体采用冲孔不锈钢板材卷制而成，冲孔孔径控制在2mm-3mm区间，既可以保证清洗水顺利透过筒壁带出杂质，又能避免直径较小的浆果从孔中漏出，

　　滚筒外侧设置半包围式不锈钢储水罩，储水罩底部预留排污口，可将携带泥沙的污水集中排出，避免作业现场地面积水。传动部分采用电机搭配皮带轮减速的结构，电机安装在机架底部的可调式安装座上，通过调整安装座位置可张紧传动皮带，降低日常维护的调整难度，滚筒的支撑端采用带座轴承固定在方管焊接机架上，机架支脚设置可调式脚垫，可根据现场地面平整度调整设备水平度，避免设备运行时出现异常晃动。设备的动力传递路径做了防水遮挡设计，在皮带传动区域加装可拆卸的金属防护罩，既可以避免清洗过程中水花溅入传动部件造成皮带打滑、部件锈蚀，也能满足生产现场的安全防护要求，避免操作人员误触运转部件。从安装边界来看，设备整体长度控制在1.4m左右，宽度约0.8m，

　　整机高度约1.3m，进料口距离地面高度约1.1m，可匹配常规高度的物料周转筐上料，不需要额外搭建上料平台，设备底部预留的安装孔位可直接通过膨胀螺栓固定在硬化地面上，外接进水管道可直接对接厂区自来水管网，不需要额外配置高压供水设备，进水端在滚筒内部设置喷淋管，喷淋孔朝向滚筒转动方向，可在滚筒带动浆果缓慢翻滚的过程中，持续对果料表面进行喷淋冲洗，将附着在果皮表面的泥沙、残留果叶、浮尘等杂质冲离，杂质随水流通过滚筒壁的冲孔进入外侧储水罩从排污口排出。设计过程中重点考虑了浆果易破损的特性，滚筒的转动转速设定在较低区间，滚筒内部没有设置刚性搅拌桨叶，仅靠筒壁的摩擦力带动浆果随滚筒抬升后自然滚落，配合柔性水流冲洗，

　　最大程度降低清洗过程中的果料破损率，同时滚筒内壁做了圆弧过渡处理，所有焊接位置都做了打磨抛光，不存在尖锐棱角，避免刮伤果皮。设备的出料端设置在滚筒另一侧的低位敞口，清洗完成的浆果随滚筒转动自然从出料口排出，可直接对接下方的接料筐或者后续输送设备，不需要额外设置出料推送机构，简化了整体结构，也减少了果料与刚性部件的接触频次。机架整体采用304不锈钢方管焊接而成，所有与果料、清洗水接触的部件都采用食品级不锈钢材质，满足食品加工设备的卫生要求，日常清理时可直接用高压水枪冲洗设备内外表面，不会出现锈蚀掉屑的问题。在实际选型适配时，可根据每小时的处理量需求调整滚筒的长度与直径，该结构的单台设备每小时可处理300-500kg浆果，适合小规模加工场景使用，设备整体没有复杂的电控元件，仅通过普通开关控制电机启停，操作门槛低，普通作业人员经过简单讲解即可完成操作，日常维护仅需要定期检查传动皮带的张紧度、轴承部位加注润滑脂即可，维护成本较低。
