砂型铸造用成型模腔工装结构设计

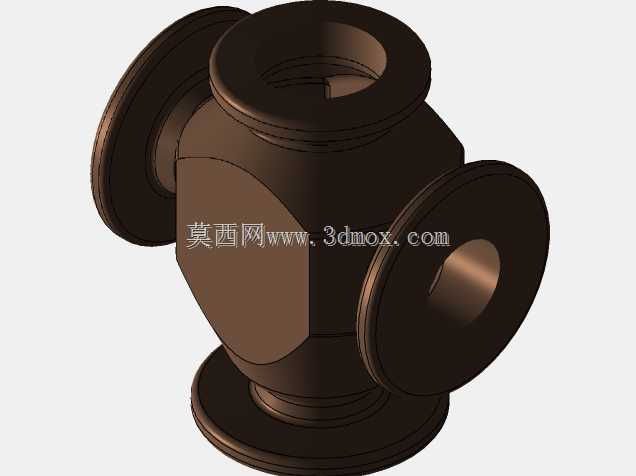

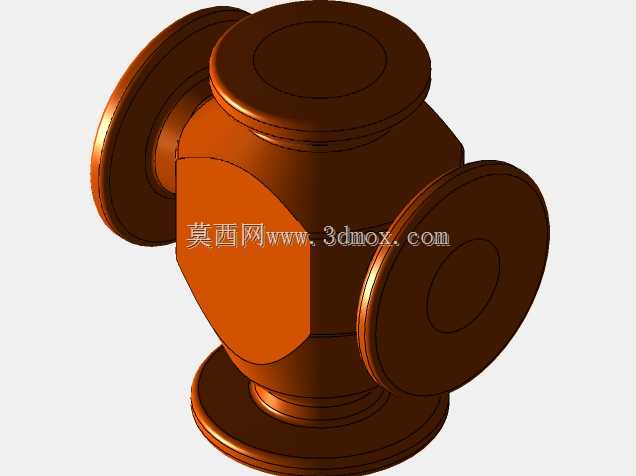

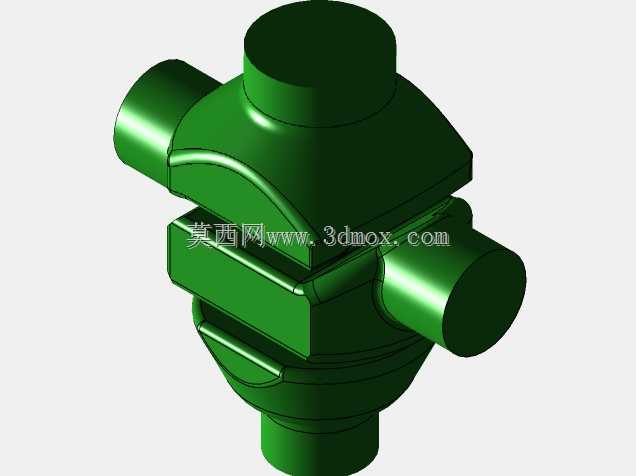

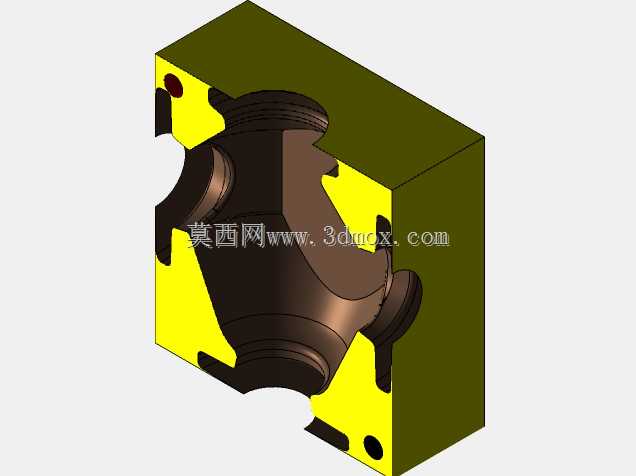

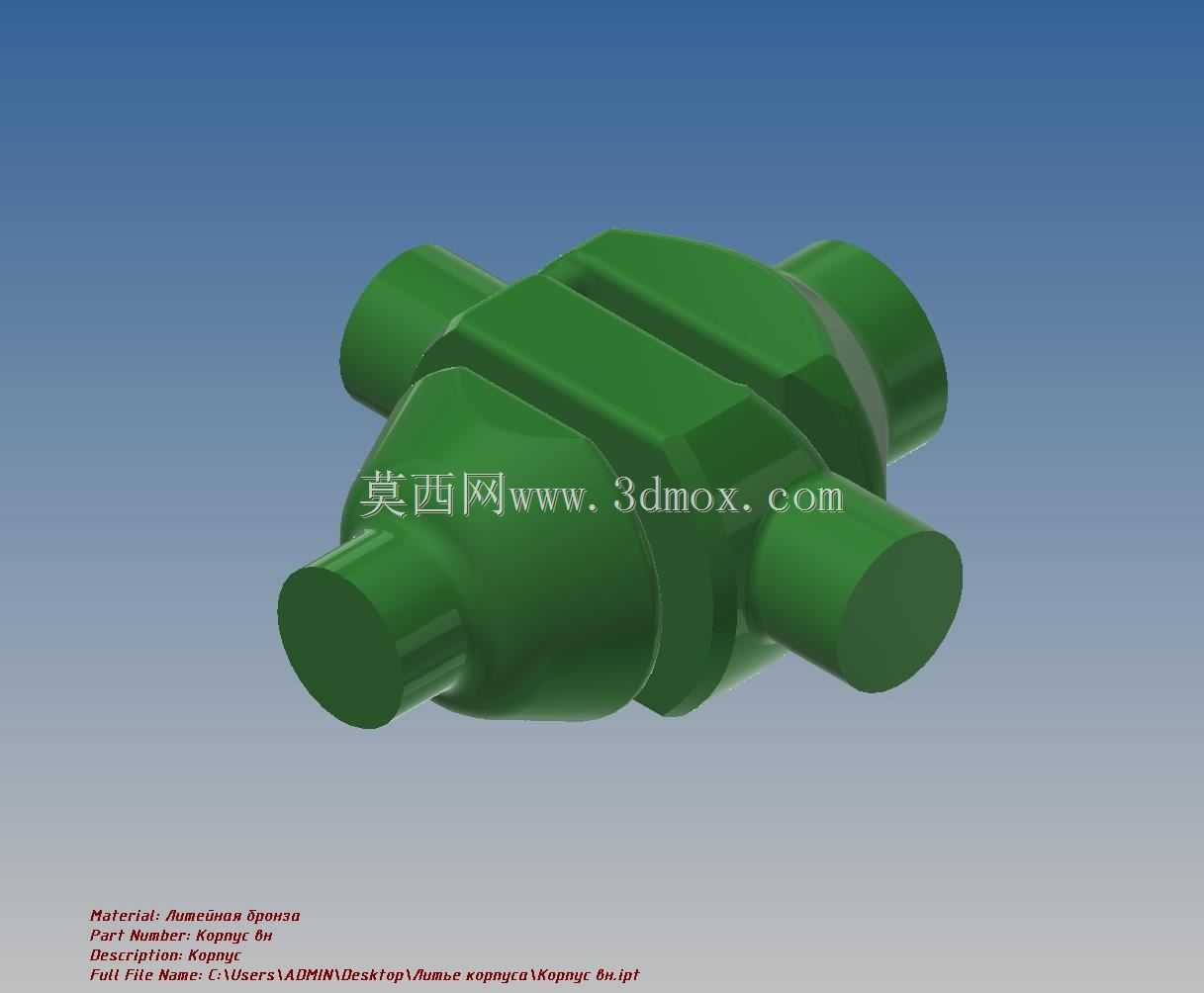

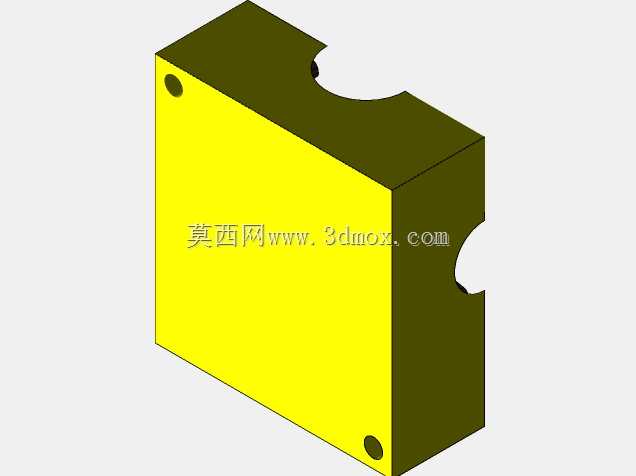

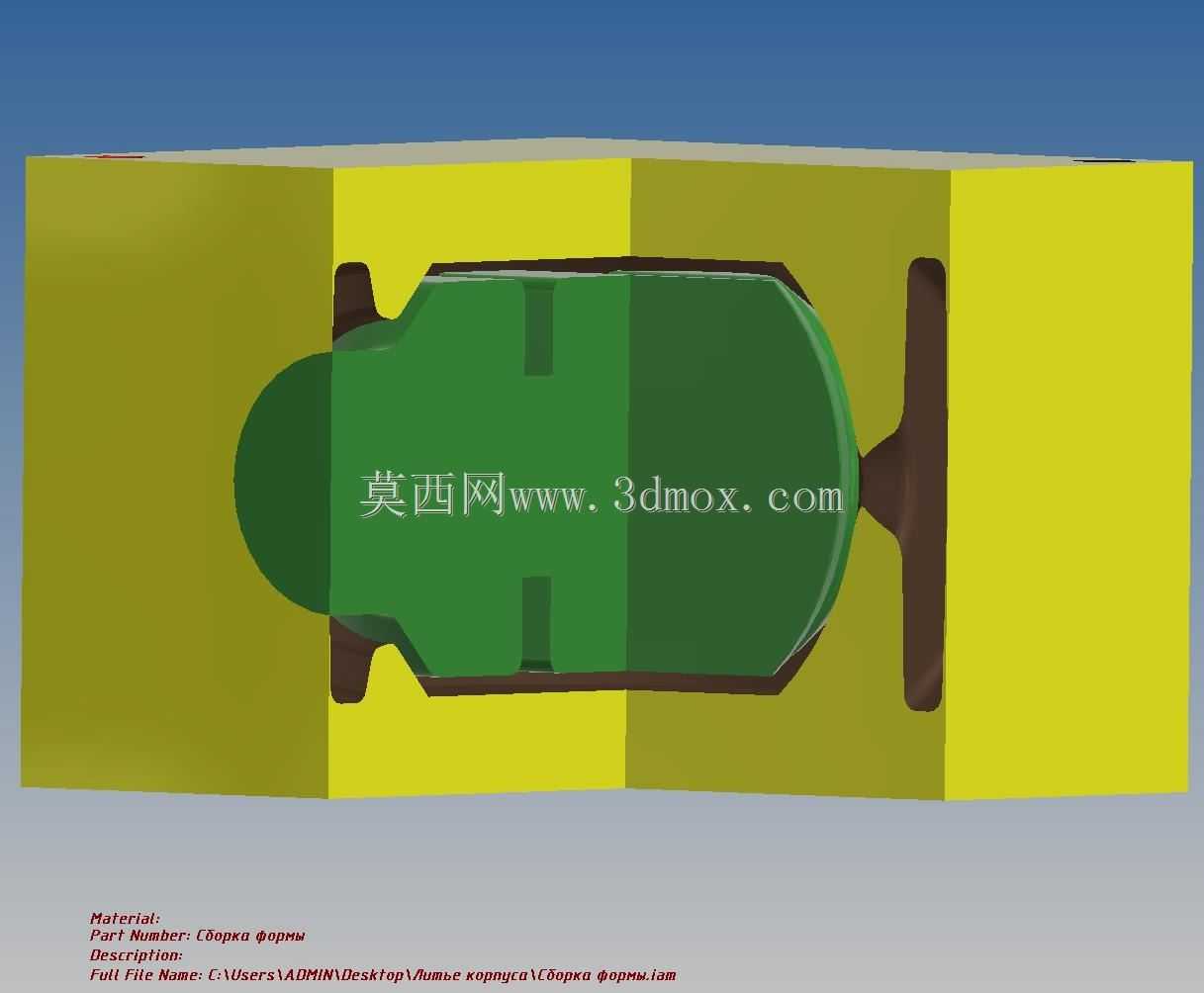

　　这套砂型铸造工装结构，主要面向单件小批量或中小批量的砂型铸造成型工序，适配粘土砂、树脂自硬砂等常用砂型的造型作业场景，在通用机械零部件、小型壳体类铸件的生产环节中可直接用于模腔制备，替代部分传统木模的功能，同时规避木模易受潮变形、反复使用后尺寸精度衰减快的问题。从结构设计逻辑来看，整个工装分为上下两个功能区域，下部的亮黄色基座是造型时的定位基准面，基座上预留的两个定位销孔分别对应圆形定位销和菱形定位销，可在合型、起模过程中保证模腔与砂箱的相对位置精度，避免错箱缺陷；上部的深棕色成型面完全匹配目标铸件的外轮廓曲面，曲面过渡处全部做了1.5-3mm的铸造圆角处理，既符合金属液充型时的流动特性，减少尖角处的应力集中与冲砂缺陷，

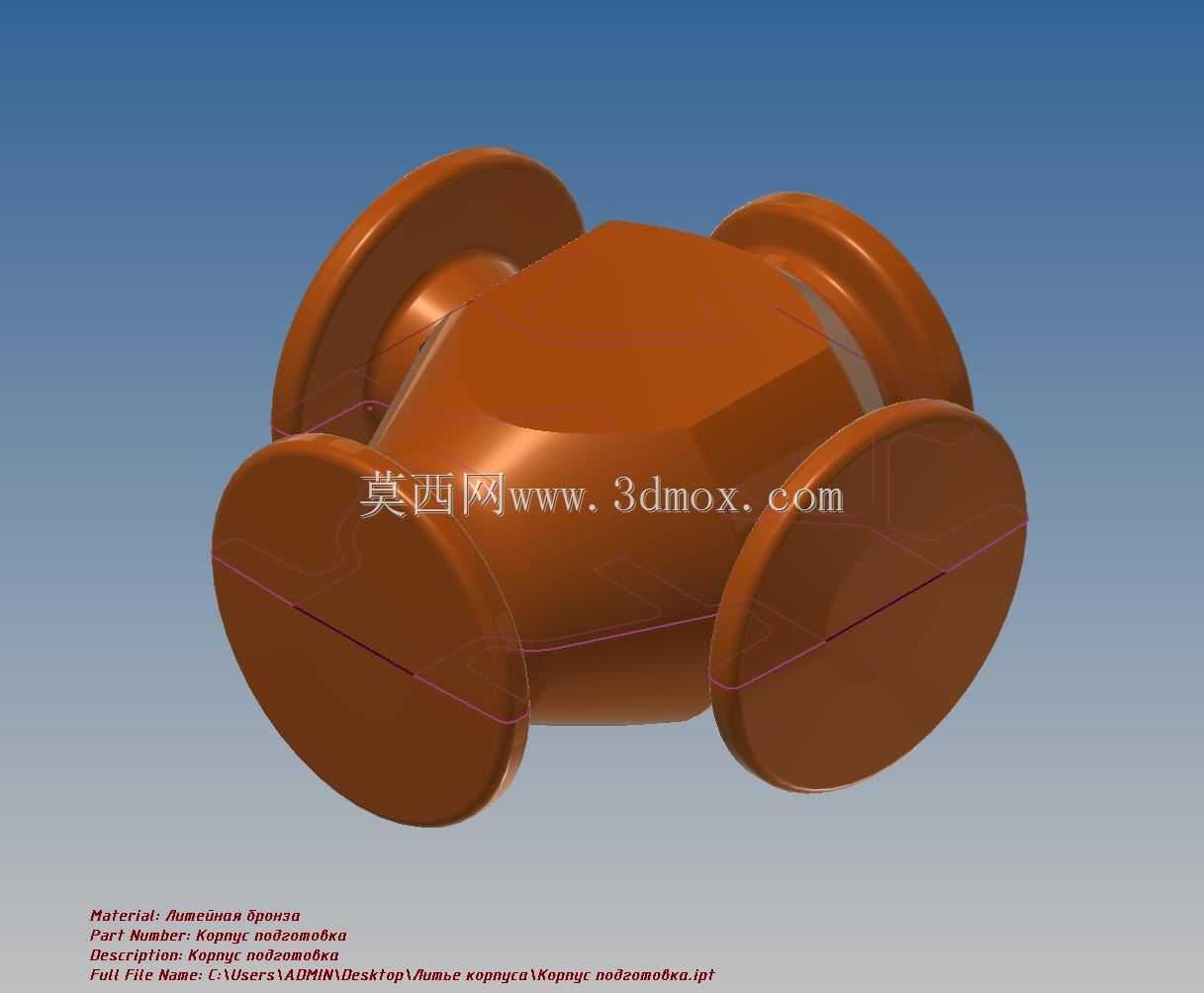

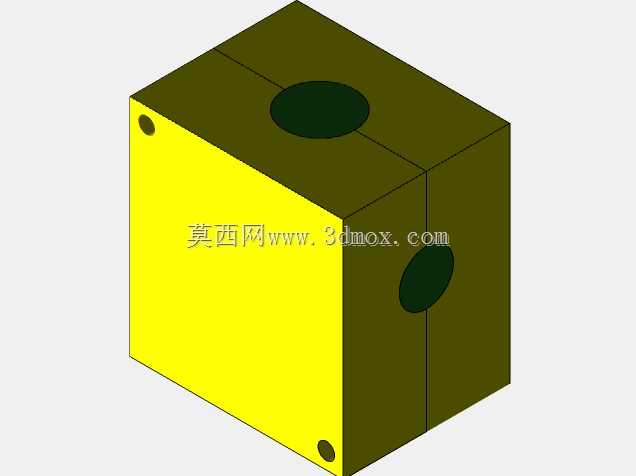

　　也能在起模时降低砂型型腔表面的拉伤概率。成型面四周延伸出的四个凸耳结构，是专门设计的压砂与排气辅助结构，造型填砂时这四个凸耳会在砂型对应位置形成凹陷的排气通道预留位，浇注时型腔内部的气体可顺着这些通道快速排出，减少铸件气孔、浇不足的问题；同时凸耳的端面与砂箱分型面齐平，合型时可作为分型面贴合度的检查基准，不用额外打塞尺就能快速判断分型面是否存在间隙。基座的边缘做了1:20的起模斜度，这个斜度是结合常用型砂的紧实率、摩擦系数反复校核确定的，既不会因为斜度过大导致铸件加工余量超标，也不会因为斜度过小造成起模时砂型塌箱。从安装边界来看，整个工装的基座外形为正方形，边长适配常用的400mm规格小型砂箱，基座厚度控制在60mm，

　　可直接固定在通用造型工作台上，不需要额外制作转接板，四个边角的R10圆角处理是为了避免造型过程中尖锐边角划伤操作人员，也减少工装搬运时的磕碰变形风险。成型面的深度根据目标铸件的壁厚要求设计，最深处距离分型面的高度为85mm，这个尺寸下填砂紧实过程中型砂的紧实度均匀性最好，不会出现底部型砂过松、上部过紧导致的铸件尺寸偏差。在实际生产应用中，这套工装可直接用于手工造型，也可适配小型气动振实台的机械造型作业，成型面的表面粗糙度控制在Ra3.2，既保证起模时的顺滑度，也不会因为表面过于光滑导致型砂附着力不足，浇注时出现掉砂缺陷。设计过程中还特意在成型面的非加工面区域预留了0.8mm的拔模余量，针对铸钢、铸铁两种不同材质的收缩率，

　　成型面的尺寸分别做了对应的缩放补偿，铸钢件按1.5%收缩率放尺，铸铁件按1%收缩率放尺，不用二次修改工装就能适配两种常见铸造材质的生产需求。另外，基座上的定位销孔位置度公差控制在0.05mm以内，和标准砂箱的定位套完全适配，批量生产时可快速更换工装，不用重新调整砂箱定位，大幅缩短造型换型的准备时间。成型面与基座的连接位置做了加厚处理，厚度达到12mm，可承受造型振实时的冲击力，长期使用不会出现变形、开裂的问题，相比传统木模的使用寿命提升3倍以上。在浇注系统的配合上，这套工装的分型面位置特意避开了铸件的重要加工面，横浇道、内浇道的开设位置可直接利用四个凸耳之间的平面区域，不用额外在成型面上切割浇道预留位，减少造型时的手工修整工作量，同时也能保证内浇道的位置一致性，稳定铸件的充型顺序，减少缩松、夹渣等铸造缺陷。
