钢型材精准穿孔钻孔加工装置结构设计

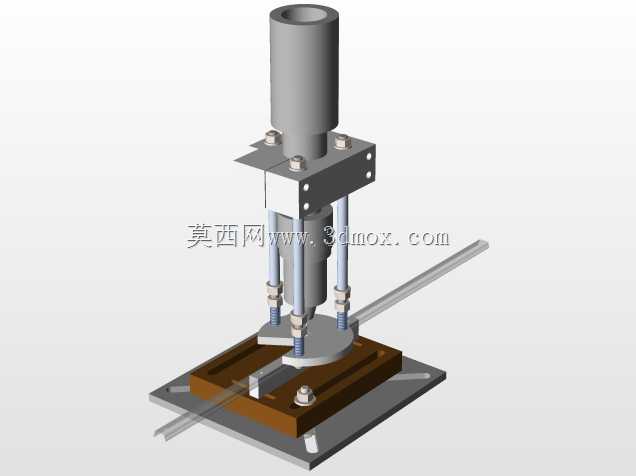

　　在金属型材加工的现场工况里，长尺寸钢型材的垂直孔加工一直是容易出现偏差的环节，传统手电钻钻孔依赖人工持握定位，不仅孔位同轴度难以保证，遇到壁厚不均的型材还容易出现钻头跑偏、孔口崩边的问题，台钻加工则受限于工作台行程，无法适配6米以上长型材的连续孔位加工，这套钢型材穿孔钻孔装置正是针对这类现场痛点做的结构优化。整套装置采用底板落地式安装逻辑，底部的方形安装基板预留了四个长条形安装槽，可直接通过T型螺栓固定在车间现有型材加工工作台或者地面预埋的安装轨上，安装时不需要额外做地基浇筑，只要保证基板上平面的平面度公差控制在0.05mm/m以内，就能满足后续钻孔的精度基准要求，整体安装边界的长宽尺寸控制在400mm×350mm区间，

　　不会占用过多车间作业空间，长型材可以沿着装置的进料导向方向连续送进，不受自身长度限制。装置的核心执行单元采用垂直导向布局，两根平行的镀铬导向光轴作为钻削头的运动导轨，光轴两端分别固定在顶部的安装座和下部的型材定位基座上，导向光轴的直径选16mm，表面粗糙度达到Ra0.8，配合直线轴承带动钻削安装座做垂直往复运动，运动过程中的径向跳动量可以控制在0.02mm以内，完全满足钢型材钻孔的同轴度要求。钻削头的动力输出端采用标准ER夹头结构，可以适配1-13mm直径的高速钢钻头或者硬质合金钻头，针对不同壁厚的碳钢、铝合金型材都能更换对应刀具加工，不需要额外改动主体结构。下部的型材定位基座做了分层设计，最底层是和底板连接的木质绝缘减震垫，

　　能吸收钻削过程中产生的高频振动，避免振动传导到安装基板引发整体共振，中间层是快速夹紧模块，采用带弹簧复位的压板结构，型材送进到指定孔位后，压板会在钻削头下行前自动压紧型材表面，压紧力可以通过侧面的调节螺母调整，针对薄壁型材不会出现压变形的问题，针对厚壁型材也能提供足够的夹紧力避免钻孔时型材窜动。顶部的动力安装座采用分体式夹块设计，不管是加装气动进给的气缸还是手动进给的手轮结构，都可以通过夹块的锁紧螺丝直接固定，不需要重新加工安装孔，能适配不同自动化程度的生产线需求——手动进给版本适合小批量多品种的型材加工门店，气动进给版本可以接入生产线的PLC控制系统，配合送料机构实现定距自动钻孔，单孔加工的循环时间可以控制在3秒以内。

　　装置的钻削行程设计为80mm，足够应对最大厚度50mm的型材穿孔加工，钻头的下行终点位置设置了硬限位块，避免钻头钻穿型材后撞到下部基座损坏刀具，限位块的位置可以根据型材厚度做上下调整，调整精度可以达到0.1mm。在实际应用场景里，这套装置既可以作为单工位的独立加工设备，用于护栏加工、钢结构支架加工、门窗型材加工场景里的安装孔加工，也可以多台串联布置在长型材的加工生产线上，按照预设的孔位间距同时加工多个孔位，大幅提升长型材的加工效率。和传统的钻孔设备相比，这套结构没有复杂的传动部件，日常维护只需要定期给导向光轴涂抹润滑脂、检查夹紧弹簧的弹力即可，不需要专业的设备维护人员，车间的普通操作工经过10分钟的培训就能独立操作。设计过程中特意将所有的易损件都做了标准化选型，直线轴承、弹簧、夹紧螺栓都是市面上通用的标准件，出现损耗时可以直接在本地五金门店采购更换，不需要等待定制配件，能最大限度降低设备停机维护的时间。针对型材加工时产生的铁屑，装置的定位基座表面做了倾斜的导屑面，钻削产生的铁屑会沿着斜面滑到装置侧面的集屑槽里，不会堆积在定位面上影响型材的定位精度，每次班后只需要清理集屑槽就能完成工位清洁，不会给操作工增加过多的清洁负担。
