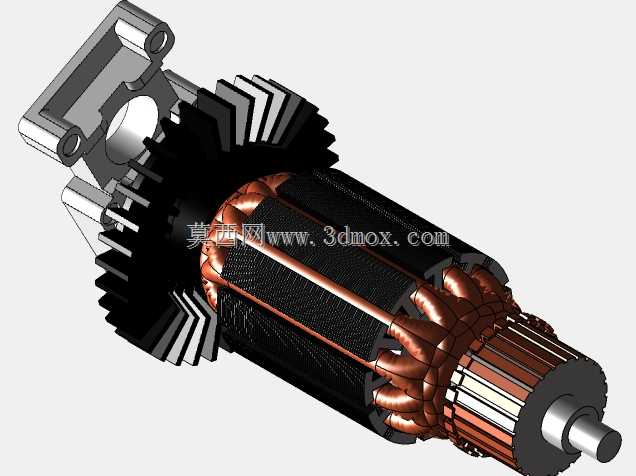

带绕组定子铁芯钻孔加工配套工装结构

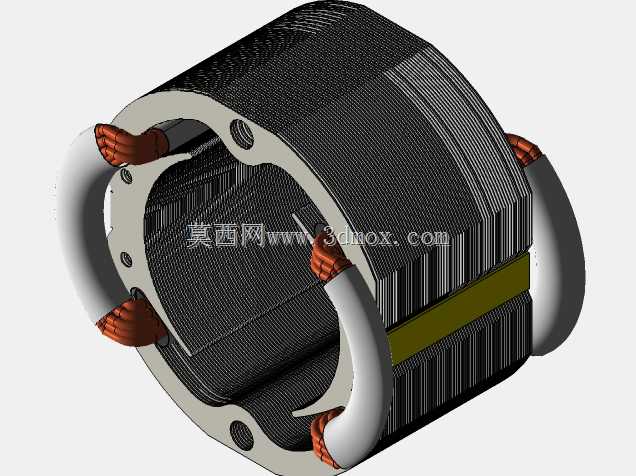

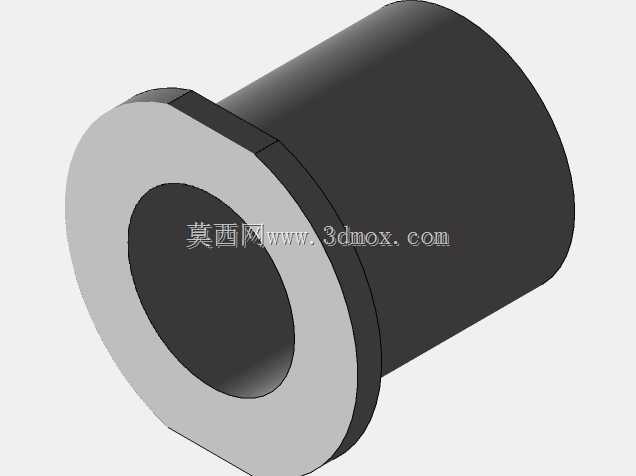

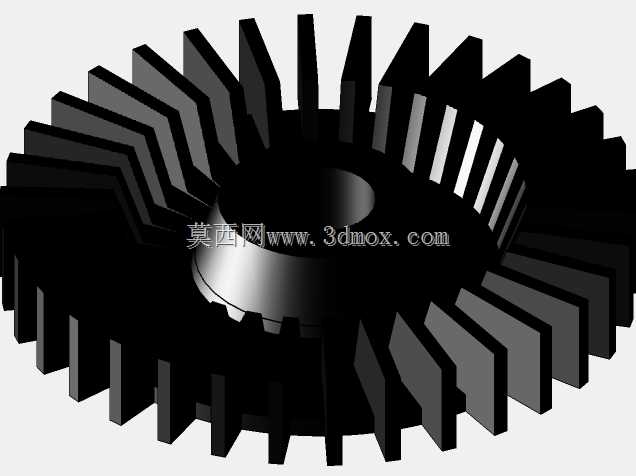

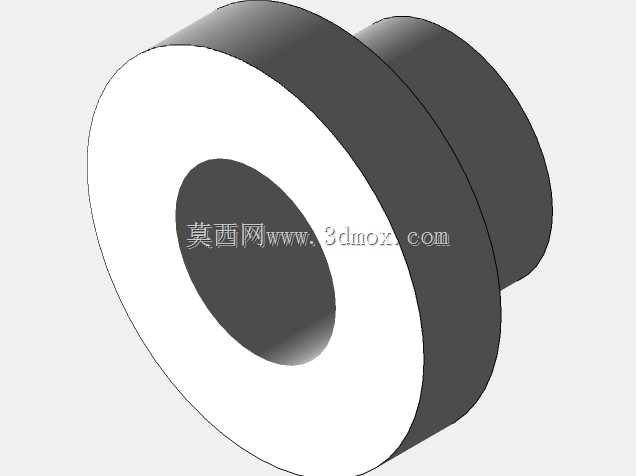

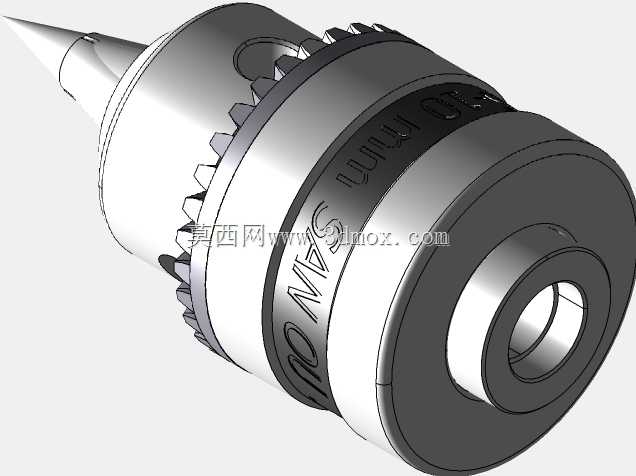

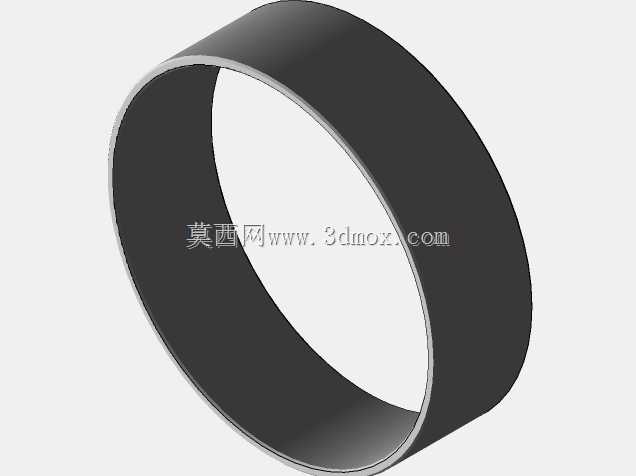

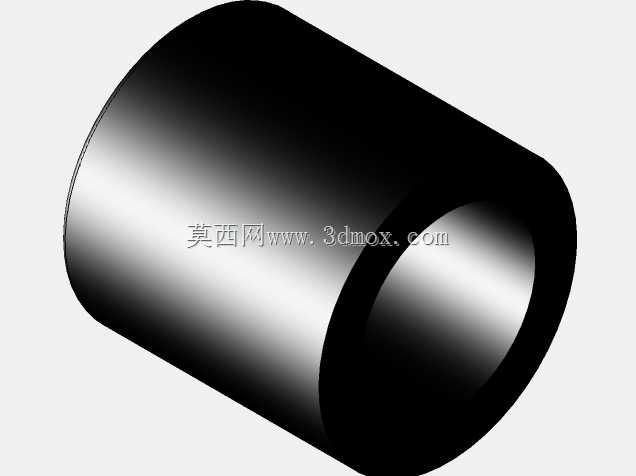

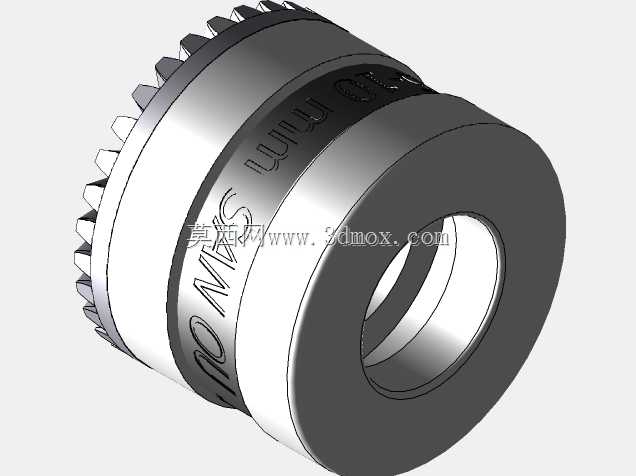

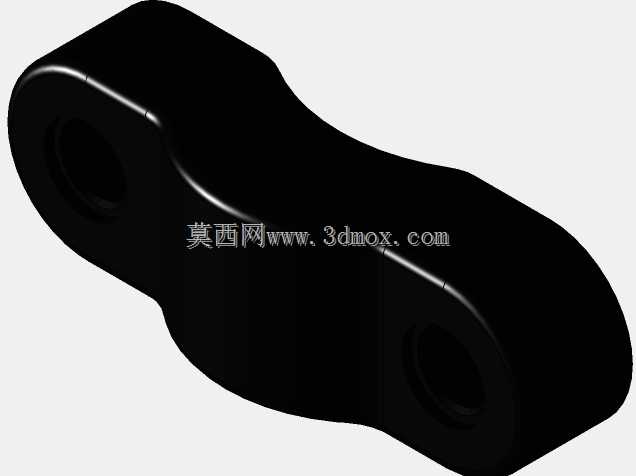

　　该结构对应电机定子加工环节的钻孔配套定位工装，适配中小型异步电机定子铁芯的端部钻孔工序，常见于电机量产线的定子后加工工位，用来解决叠压完成的带绕组定子在钻孔时的装夹定位偏差问题，避免绕组绝缘层被加工切屑刮损。从结构设计来看，主体采用仿形内撑式定位逻辑，环形基体的外圆弧面完全贴合定子铁芯内圆的基准面，三个周向均布的支撑爪对应定子铁芯的安装槽位，支撑爪端部的弧形绝缘垫块直接抵接绕组端部的绑扎位置，既保证装夹时的周向定位精度，又不会压伤绕组外层的绝缘漆与绑扎带。基体上预留的三个钻孔导向孔，对应定子铁芯端板的安装孔位，导向孔内嵌有硬质合金衬套，衬套内径与待加工钻头直径匹配，可在钻孔时引导钻头进给方向，避免钻头偏斜造成铁芯叠片错位，

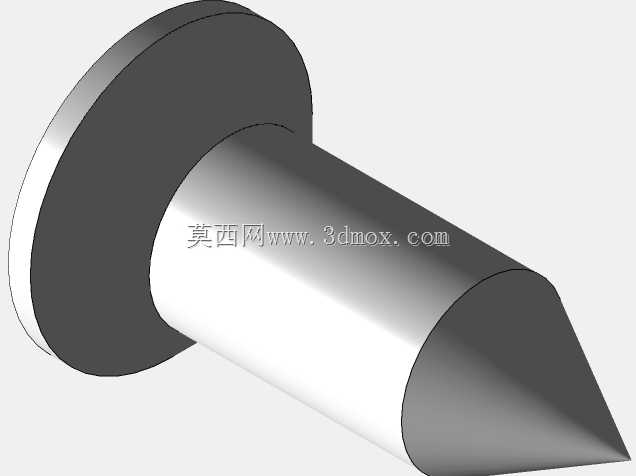

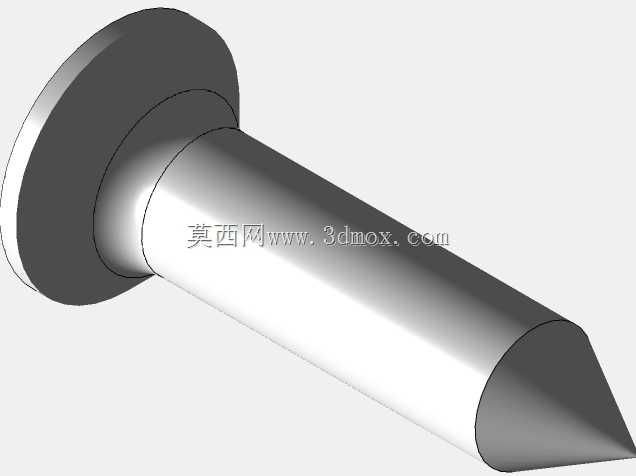

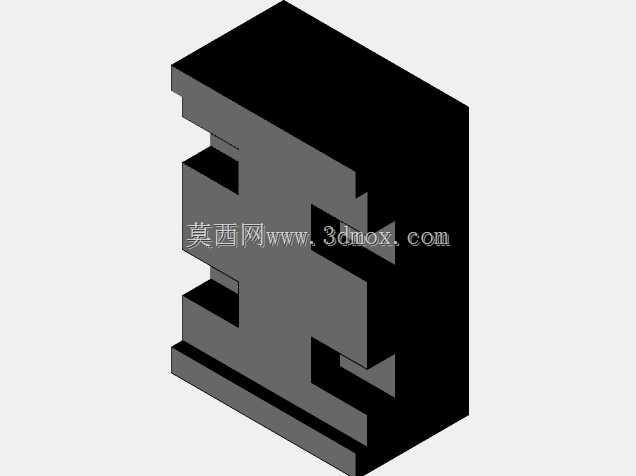

　　同时衬套的端面与铁芯端板完全贴合，能抑制钻孔时的叠片翘起问题。周向分布的四个定位销孔，对应工装与钻孔设备工作台的连接位置，销孔位置度公差控制在0.02mm以内，保证每次装夹的重复定位精度，适配自动化钻孔工位的快换装夹需求。支撑爪与基体之间采用燕尾槽滑动连接，可通过基体内部的锥面推杆实现同步涨紧，涨紧行程控制在5mm以内，适配内孔直径公差在±0.3mm范围内的定子铁芯，无需更换工装即可覆盖同机座号下不同叠厚的定子加工需求。基体侧面的环形凹槽用来嵌装密封胶条，可阻挡钻孔产生的铁屑进入工装内部的滑动配合面，减少日常维护的清理频次，胶条采用耐油丁腈橡胶材质，可适配加工过程中使用的乳化液冷却环境，不会因长期接触切削液出现老化膨胀问题。

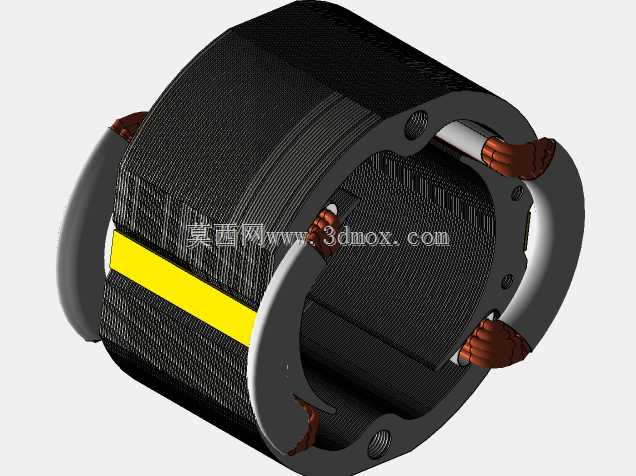

　　端部的黄色绝缘绑带对应绕组端部的绑扎固定位置，工装的支撑爪完全避开绑带的走线区域，装夹时不会干涉绑带的原有固定状态，也不会在装夹过程中剐蹭绑带造成绕组松散。从安装边界来看，该工装的最大外圆直径比待加工定子的内孔基准直径小0.1mm，方便工件的上下料操作，工装总高度比定子铁芯的叠厚小2mm，钻孔时钻头钻穿铁芯端板后不会直接接触工装基体，避免钻头刮伤工装基准面。在实际应用场景中，该工装可配套台钻、多轴钻孔机使用，单工位装夹时间可控制在10秒以内，相比传统的外置压板装夹方式，钻孔位置度偏差可降低60%以上，同时完全避免装夹过程中损伤绕组的问题，适配电机量产过程中的高节拍加工需求，也可用于电机维修环节的定子改制钻孔作业，针对不同槽数的定子，仅需更换对应弧度的支撑爪垫块即可快速适配，无需重新加工整套工装基体。
