小直径工件扩孔专用钻孔工装装置

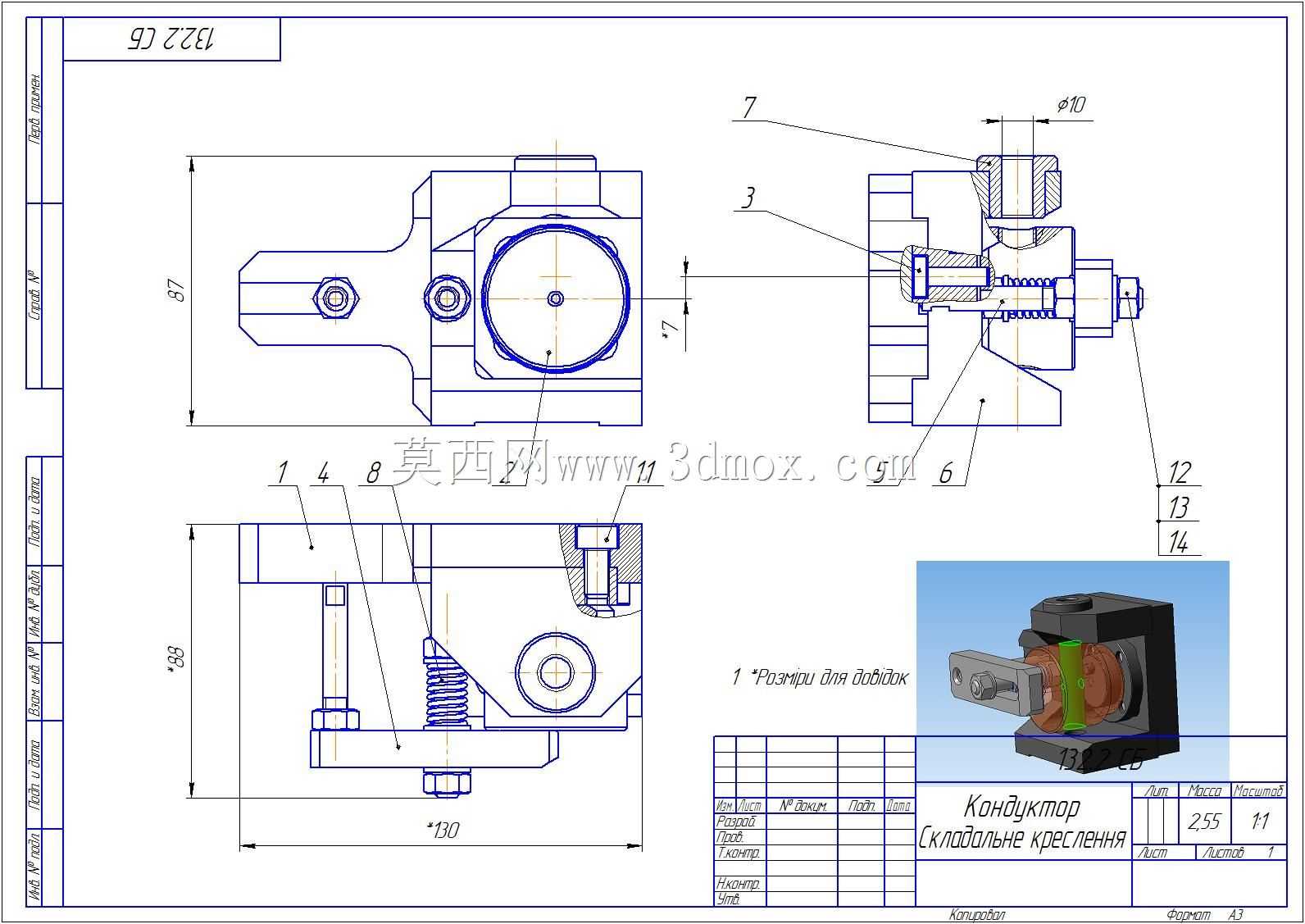

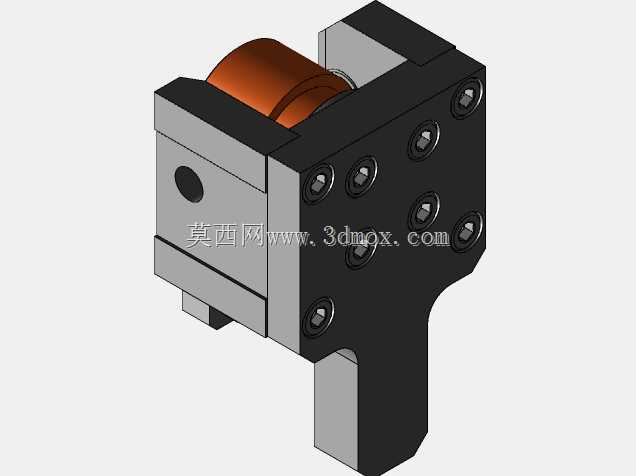

　　在精密机械加工的小直径孔加工工序中，常遇到需在已有5.9mm底孔的工件上完成10mm孔径扩钻的工况，这类加工对工件定位精度、夹紧稳定性、钻头导向精度都有较高要求，若采用通用台虎钳装夹，很容易出现工件偏移、钻头跑偏、孔壁同轴度超差的问题，这套钻孔装置正是针对这类特定加工需求设计的专用工装。从结构布局来看，装置采用分体式模块化设计，底部为整体式铸铁基座，基座上集成了工件定位腔、夹紧执行机构与钻套导向组件，整体安装边界紧凑，可直接固定在普通台钻、立式钻床的工作台面上，不需要对原有设备做额外改造，适配多数常规孔加工设备的安装接口。工件定位腔采用半开式包容结构，针对待加工回转类工件的外圆轮廓做了仿形定位面设计，工件装入后可自动完成径向定位，

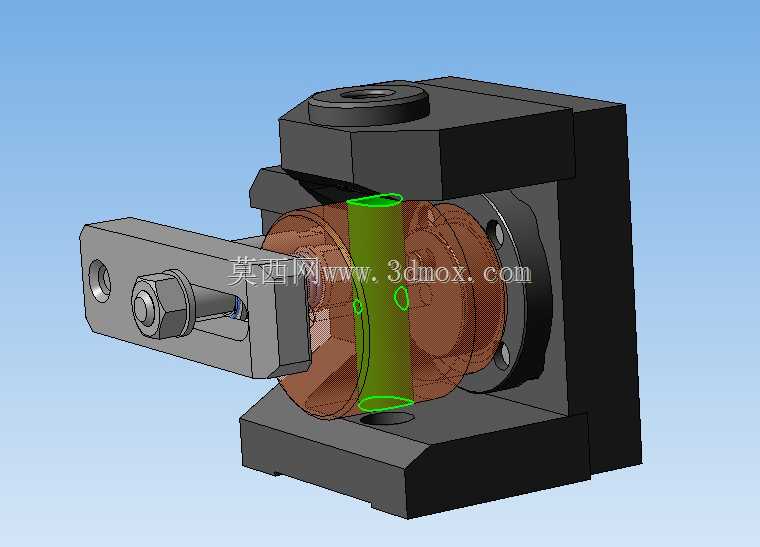

　　限制X、Y方向的平移自由度与绕轴线的转动自由度，不需要额外打表找正，大幅缩短装夹辅助时间。夹紧机构采用侧置式螺旋夹紧结构，通过前端的压块直接作用在工件端面，夹紧力方向与钻削轴向力方向垂直，可避免钻削过程中工件受轴向力产生窜动，压块与工件接触的端面做了防滑网纹处理，同时采用浮动连接结构，可适配工件端面的微小形位误差，保证夹紧力均匀分布，不会出现压伤工件表面或者夹紧偏载的问题。钻套导向组件是这套装置的核心功能部分，导向套的内孔尺寸与10mm钻头的外径做了H7/g6的间隙配合，导向套的轴线与工件定位腔的定位轴线严格同轴，装配时通过配磨定位销保证同轴度误差控制在0.02mm以内，钻头下钻时全程受导向套约束，可有效避免钻头入钻时的偏摆，

　　保证扩孔后的孔位同轴度、孔壁圆柱度满足精密装配要求，导向套采用可拆卸式结构，磨损后可快速更换，不需要整体拆解工装，降低后期维护成本。在实际应用场景中，这套装置可覆盖小型轴类、套类、盘类零件的小底孔扩钻加工，常见于五金配件、液压阀块、小型传动零件的加工工序，相比通用装夹方式，可将单工件装夹时间缩短60%以上，孔位加工合格率提升至99%以上，同时降低对操作工人的技能要求，新员工经过简单培训即可完成装夹加工操作。设计过程中充分考虑了排屑与冷却需求，定位腔底部预留了排屑缺口，钻削产生的铁屑可顺着缺口直接排出，不会在定位腔内堆积刮伤工件表面，同时导向套侧面预留了冷却注油孔，可接入钻床的冷却管路，切削液可直接注入切削区域，降低钻头切削温度，

　　延长刀具使用寿命。装置的整体外形尺寸控制在小型工装范畴，基座底面做了磨削加工，平面度误差不超过0.01mm，安装时通过T型螺栓即可固定在钻床工作台上，安装后不需要反复调整位置，只要首件调试合格后，后续批量加工可直接装夹工件启动加工，不需要重复找正。结构上没有采用复杂的气动、液压元件，纯机械结构的设计让装置的故障率极低，日常维护只需要定期在夹紧螺杆的螺纹处涂抹润滑脂、检查导向套磨损情况即可，适合中小型机加工车间的批量生产场景，也可用于维修车间的单件修配加工场景。针对不同长度的待加工工件，夹紧机构的行程做了冗余设计，可适配一定长度范围内的工件，不需要更换工装即可完成多规格同类型工件的扩孔加工，提升了工装的通用适配性。
