工业用倾斜式冲孔板物料筛分装置结构

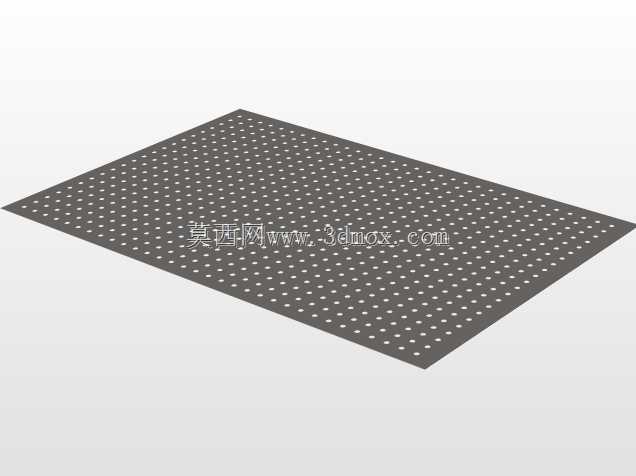

　　这套筛分装置的结构设计，核心围绕颗粒状物料的干法分级作业展开，在矿山选矿、粮食清选、建材骨料分级、制药原料筛分、食品加工颗粒分选、废旧塑料破碎料分选等场景中，这类倾斜式冲孔筛结构是应用最广泛的基础单元。不同于多层叠加的复杂筛分机组，这个单段倾斜筛体的结构更偏向中小型生产线的前端粗筛环节，筛面采用带均匀阵列冲孔的钢板结构，冲孔的孔径根据目标分级粒度确定，筛板通过侧边的折弯结构嵌入筛框的卡槽内，不需要额外的螺栓紧固，日常更换筛板时只需要抽出旧板插入新板即可，大幅缩短运维停机时间。

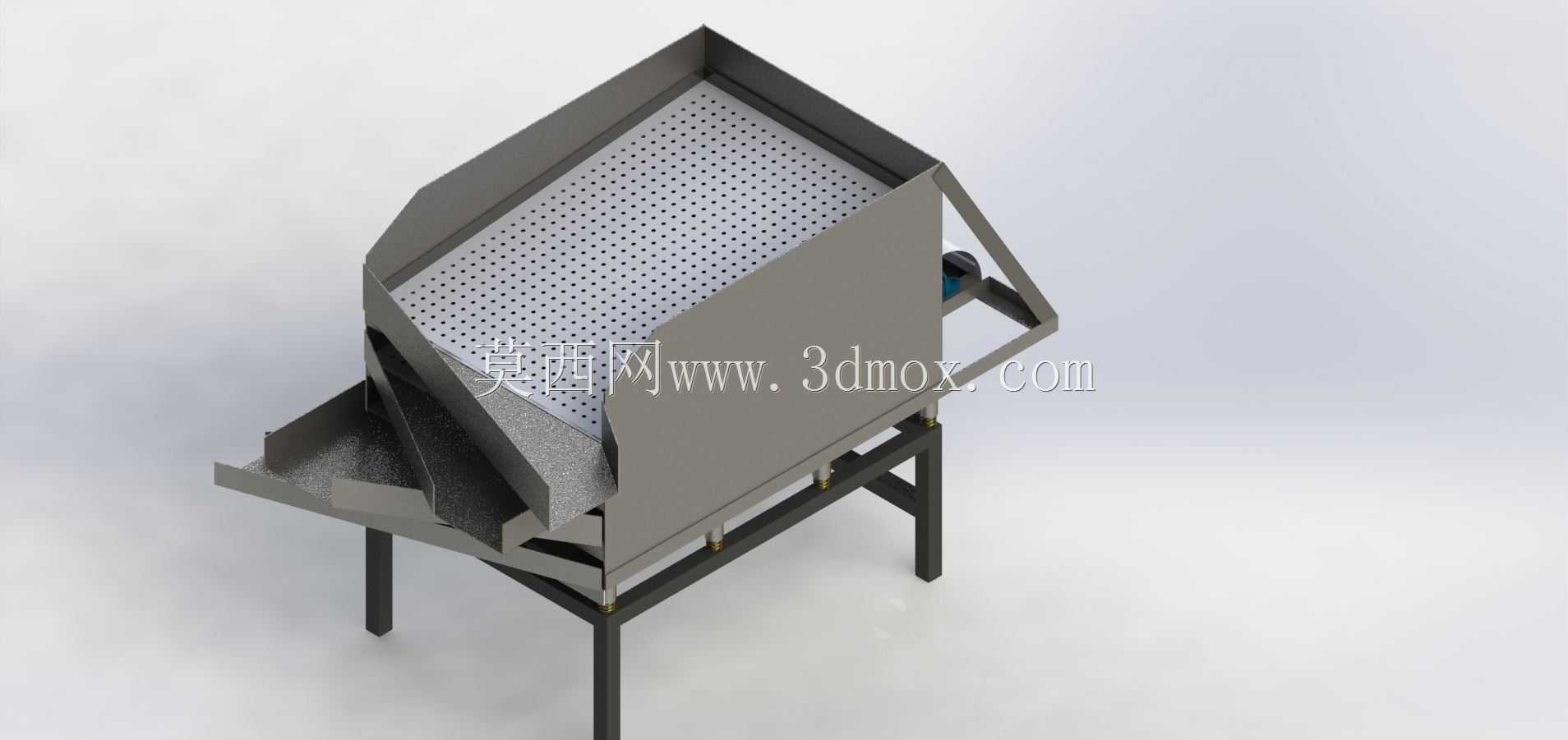

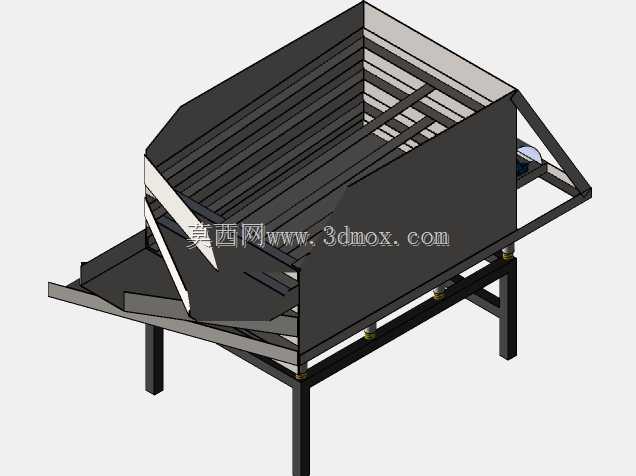

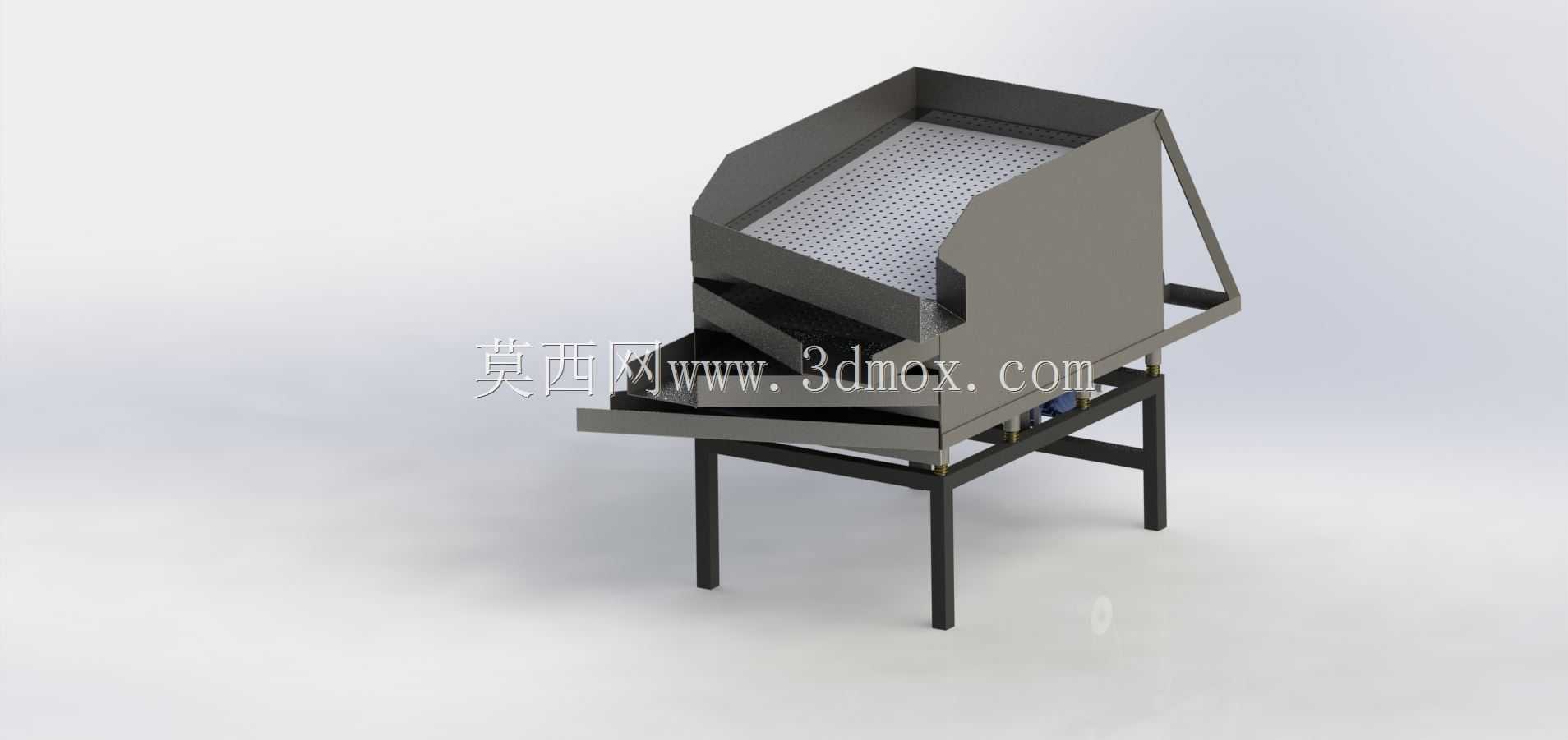

　　从结构布局来看，筛体整体呈15度到20度的倾斜安装角度，这个角度区间是经过大量现场验证的最优范围：角度过小会导致物料在筛面堆积，透筛率下降；角度过大则会让物料在筛面停留时间过短，未完成充分筛分就从尾端排出，分级精度无法满足工艺要求。筛体的进料端设置了加高的挡料边，避免物料从进料冲击区飞溅撒落，筛面下方设置了倾斜的导料板，透筛后的细颗粒物料会顺着导料板滑向细料出料口，未透筛的粗颗粒则顺着倾斜筛面滑向粗料出料端，整个物料流道没有直角死角，不容易出现物料卡滞、积料的问题。

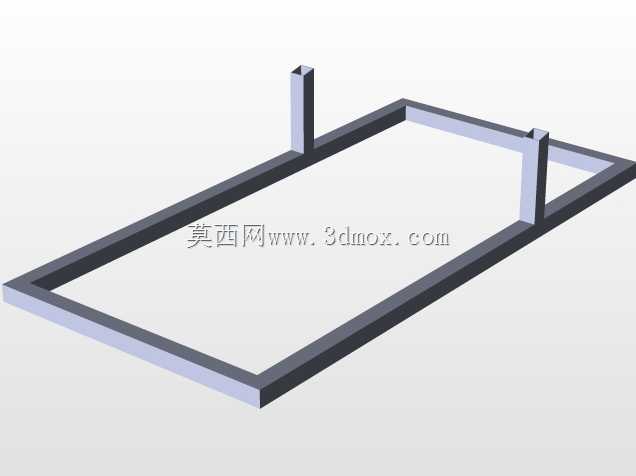

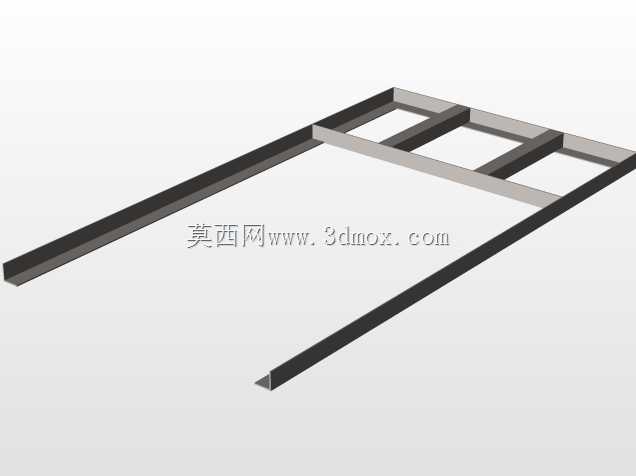

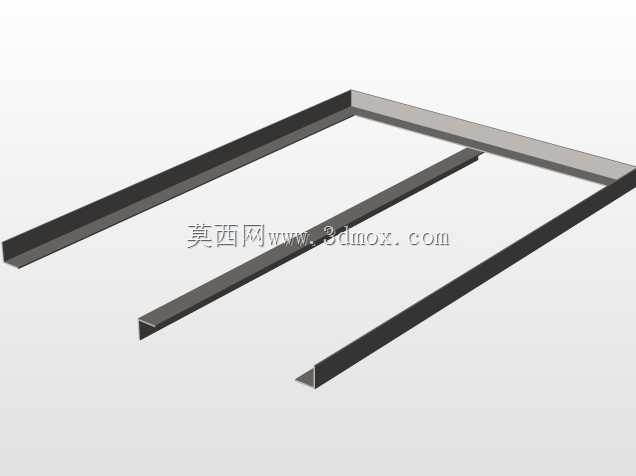

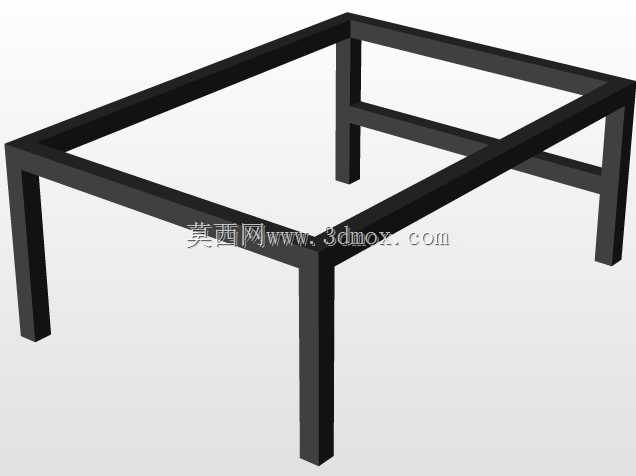

　　支撑结构采用四根独立的支腿设计，支腿与筛框之间通过焊接的连接座固定，支腿底部预留了安装孔，可以直接通过膨胀螺栓固定在生产线的钢结构平台或者混凝土基础上，安装时需要调整四个支腿的高度差，保证筛体的倾斜角度符合设计要求，同时要保证筛面的横向水平度偏差不超过千分之二，避免物料向筛面单侧偏移，导致筛面利用率下降。筛框的侧边采用折弯钢板焊接成型，整体刚度足够承受物料下落的冲击载荷，不需要额外增加加强筋，减少了整体的重量，同时降低了焊接变形的矫正工作量。

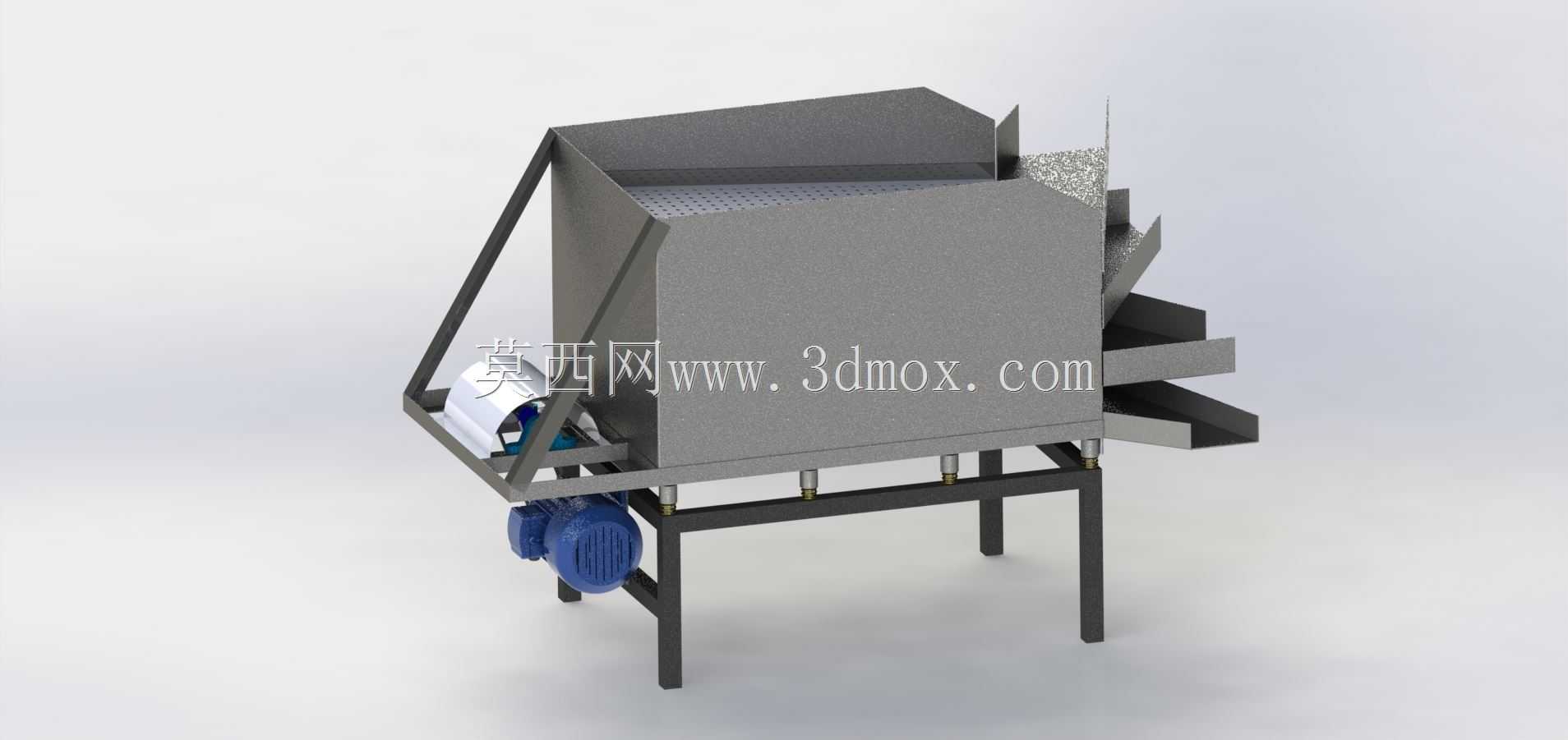

　　在设计思路上，这个结构优先考虑了现场运维的便捷性，筛板的冲孔采用直孔设计，相比于锥形孔，直孔的加工难度更低，冲孔模具的使用寿命更长，虽然锥形孔的透筛率略高，但直孔的筛板在处理含湿量略高的物料时，不容易出现孔眼堵塞的问题，只需要在筛面上方加装简单的拍打装置或者振动电机，就可以解决轻微堵孔的问题。筛体的整体尺寸适配中小型生产线的处理量，筛面宽度控制在600毫米到800毫米区间，长度在1200毫米到1500毫米区间，单台设备的处理量可以达到每小时5到15吨，完全满足小型选矿线、粮食加工线的产能需求，同时设备的整体重量较轻，不需要做特别厚重的基础，安装位置调整也比较灵活。

　　从实际使用的角度出发，这个结构没有多余的复杂传动部件，整体可靠性很高，日常维护只需要定期检查筛板的磨损情况，以及支腿连接螺栓的紧固状态即可，不需要频繁更换易损件。在处理不同粒度的物料时，只需要更换对应孔径的筛板，就可以快速切换分级规格，适配不同的生产工艺要求。筛体的出料端没有设置额外的挡料结构，粗物料可以直接排出接入下一道工序的输送设备，导料板的倾斜角度大于物料的安息角，保证细料可以顺利滑落，不会在导料板上积料。

　　在三维建模过程中，筛板的冲孔阵列采用参数化设计，只需要修改孔径、孔间距两个参数，就可以快速生成不同规格的筛板模型，筛框的折弯参数也预留了调整余量，可以根据筛板的尺寸快速调整筛框的宽度和长度，支腿的高度也可以根据现场安装的需求进行参数化调整，整个模型的可修改性很强，结构工程师可以在这个基础模型上快速修改，适配不同的项目需求。建模时特意还原了筛板与筛框的装配间隙，以及支腿连接座的焊接结构，没有做过度的简化，保证模型导入工程软件后可以直接用于生成工程图纸，或者进行结构受力仿真，验证筛框在满载物料冲击下的变形量是否在允许范围内。
