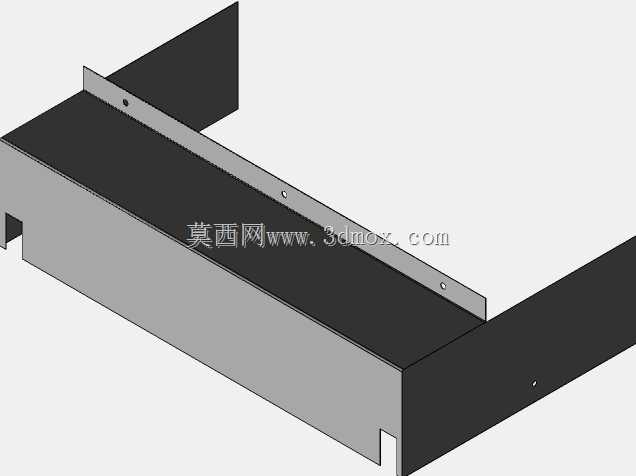

物料筛分用大型滚筒旋转筛结构设计

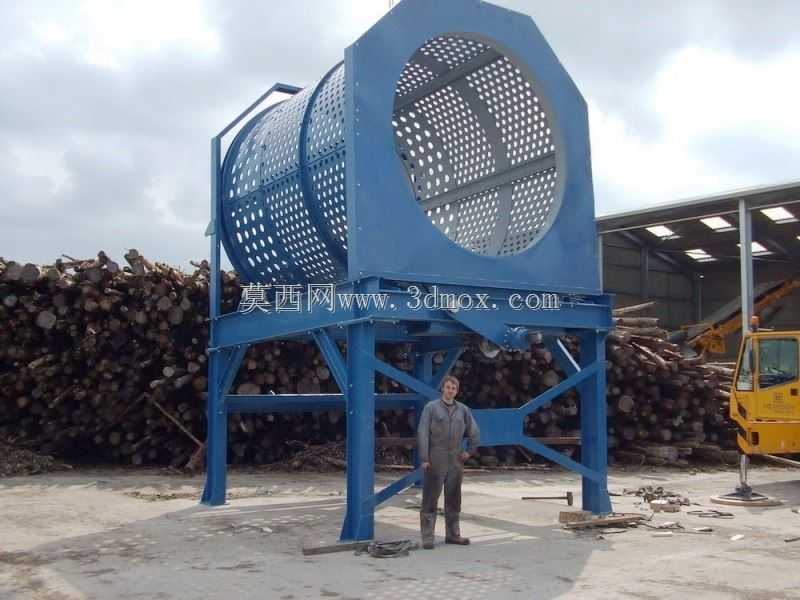

　　这款滚筒式旋转筛分设备，核心应用场景集中在固废回收处理、建材骨料分级、原木加工废料分选、建筑渣土筛分这类需要连续处理大粒径混杂物料的工况，相比平面振动筛，它的无轴（或通轴支撑）滚筒结构对缠绕类物料、大块硬质杂物的耐受度更高，不容易出现筛网卡堵、物料架桥的问题，在户外露天堆场、固定式回收处理线中都能适配安装。从实际用途来看，它可以完成混杂物料的粒径分级：小于筛网孔径的物料会在滚筒转动过程中透过筛孔落到下方接料输送结构上，大于孔径的物料则顺着滚筒的倾斜角度从尾端排出，单台设备就能完成粗分作业，不需要额外配置人工分拣的预分选工位，针对骨料、碎金属废料、废弃木料、拆建垃圾这类成分复杂的物料，筛分效率比同处理量的平面筛高出两成左右，

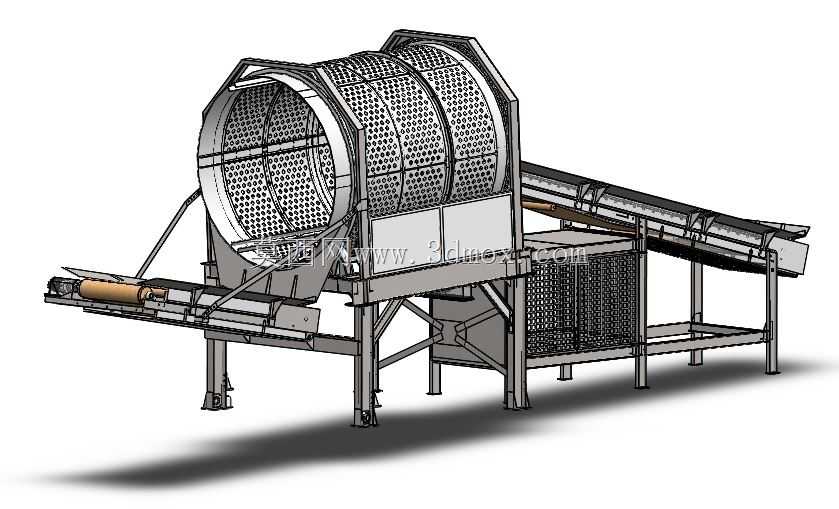

　　且运行过程中冲击载荷更小，设备基础的承重要求更低。从功能特性上看，滚筒整体采用冲孔筛板拼接而成，筛孔可以根据待筛分物料的粒径需求更换不同开孔规格的筛板，支撑框架采用型钢焊接成型，支腿做了斜撑加强结构，能够承受滚筒满负载运行时的交变载荷，滚筒的驱动端一般采用链轮或摩擦轮传动，转速控制在每分钟十几转的区间，既保证物料在筒内有足够的翻动时间，又不会因为转速过高导致物料被离心力贴附在筒壁无法下落筛分。设计这款设备的三维结构时，首先要确定的是滚筒的长径比，一般处理建筑垃圾、废木料这类大块物料时，长径比控制在2:1到2.5:1之间，既保证筛分行程足够，又不会让设备整体长度过长占用过多场地；其次要考虑滚筒的倾斜角度，

　　安装时进料端比出料端高出3到5度，依靠重力和滚筒转动的共同作用让物料向出料端移动，不需要额外设置推料结构；筛板的固定方式采用螺栓可拆卸连接，方便后期磨损后快速更换，避免整体更换滚筒的高额成本；支腿的安装孔位要预留一定的调节余量，方便现场安装时调整设备水平度和倾斜角度，抵消地面不平整带来的安装误差。外形尺寸方面，这类大型分离滚筒的筒径一般在2米到3米区间，筒体长度在4米到6米左右，整体设备高度在3.5米到4.5米之间，安装时需要预留的边界尺寸要比设备本体外轮廓宽出1.5米以上，方便后期维护人员进入设备周边更换筛板、检修传动部件，进料端上方要预留进料输送设备的对接空间，出料端和筛下物落料位置要匹配对应的输送设备接料点，

　　避免物料落料时出现撒漏。结构设计时还要考虑动平衡问题，滚筒的周向配重需要均匀分布，避免运行时出现过大的振动导致支腿焊缝开裂，支撑托轮的位置要对应滚筒外壁的加强滚圈，滚圈采用耐磨钢材制作，减少长期运行的磨损量，传动部分要设置安全防护罩，避免运行过程中杂物卷入传动结构造成设备故障。针对木材加工场景的应用，筛孔一般选择较大的开孔尺寸，用来分离木料中的泥沙、碎石杂质；针对废金属回收场景，筛孔可以根据破碎后金属的粒径设置，将金属碎料和渣土、非金属杂质分离；针对骨料生产场景，还可以在滚筒上设置多段不同孔径的筛板，一次完成多种粒径骨料的分级，适配不同的生产需求。
