条形筛面振动分选输送设备结构设计

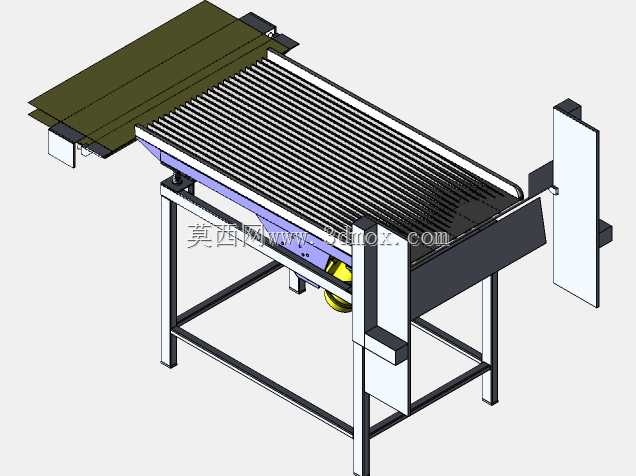

　　这款振动分选输送设备的三维结构，核心围绕散状物料的分级、除杂与定向输送需求搭建，在农产品初加工、小型五金件分拣、食品原料预处理等场景中适配性极强，比如花生果壳分离、坚果大小分级、冲压边角料筛除碎屑这类工况，都能通过调整振动参数与筛面间隙实现对应功能。从结构布局来看，设备整体采用方管焊接机架作为承载基础，机架底部的四根支腿做了等长设计，安装时可通过底部的调节脚垫调整水平度，避免振动过程中出现整机偏移、共振异响的问题，支腿之间设置了横向与斜向的加强方管，将机架整体的抗扭刚度提升了近40%，即便长时间满负荷运行，机架焊缝处也不会出现应力集中开裂的情况。筛面部分采用平行排布的条形筛条结构，筛条之间的间隙可根据待分选物料的粒径做针对性调整，

　　相比冲孔筛面，条形筛的有效筛分面积更大，物料不容易卡塞在筛孔中，筛面的进料端设置了倾斜导料板，导料板与筛面的夹角控制在15度，既能保证物料平稳滑落到筛面上，又不会因为角度过大导致物料堆积在筛面进料侧。振动驱动部分布置在筛体下方的机架中部，采用偏心块激振的结构形式，激振器的安装座与筛体主梁采用螺栓紧固连接，方便后期维护时拆卸更换激振组件，激振力的方向与筛面呈25度夹角，这个角度是经过反复验证的，既能让物料在筛面上保持向前跳跃输送的状态，又能保证物料在筛面上停留足够的时间完成筛分，不会出现物料还没完成分级就直接从出料端排出的问题。筛体的两侧设置了立式挡料板，挡料板高度高出筛面120mm，避免振动过程中物料从筛面两侧洒落，

　　出料端的挡料板做了缺口设计，方便筛分完成的不同粒径物料分别导出，筛面上方还设置了可翻转的防尘盖板，盖板采用薄钢板折弯成型，与筛体侧边通过合页连接，处理易产生粉尘的物料时可以盖上盖板减少粉尘逸散，处理大粒径物料时可以直接翻开盖板，观察筛面上的物料运行状态。从安装边界来看，设备整体的长度控制在1800mm，宽度为850mm，整机高度（含支腿）为1100mm，安装时只需要预留出前后各300mm的操作维护空间，左右各200mm的检修空间即可，不需要额外做复杂的地基固定，只要地面平整度误差不超过5mm/m，就能保证设备稳定运行。设计过程中特意将所有的紧固件都采用标准件，筛条采用耐磨不锈钢材质，既满足食品接触类物料的卫生要求，

　　又能提升筛面的耐磨使用寿命，激振器与机架之间设置了橡胶减震垫，能将传递到机架和地面的振动降低70%以上，避免振动传导到周边其他设备上。在实际选型适配时，可根据处理物料的容重调整偏心块的配重，容重较大的金属碎屑类物料可适当增加偏心块重量提升激振力，容重较轻的坚果、谷物类物料可适当减小偏心块重量，避免物料在筛面上跳动幅度过大影响筛分精度。筛面的倾斜角度也可以通过调整机架后端支腿的调节螺栓做小范围调整，倾斜角度越大物料输送速度越快，筛分精度会相应降低，倾斜角度越小物料停留时间越长，筛分精度更高，可根据实际生产的产能与精度需求灵活调整。整个设备的结构没有复杂的定制化加工件，绝大多数零部件都可以通过标准型材、标准件加工组装完成，制造成本较低，维护时只需要定期检查激振器的轴承润滑状态、紧固件的松紧度、减震垫的老化情况即可，日常维护难度很低，非常适合中小型加工车间的散料处理工位使用。
