波浪褶皱边烘焙蛋糕成型金属模具

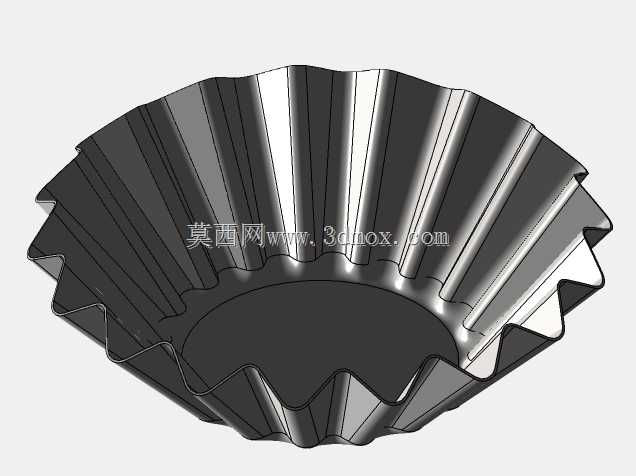

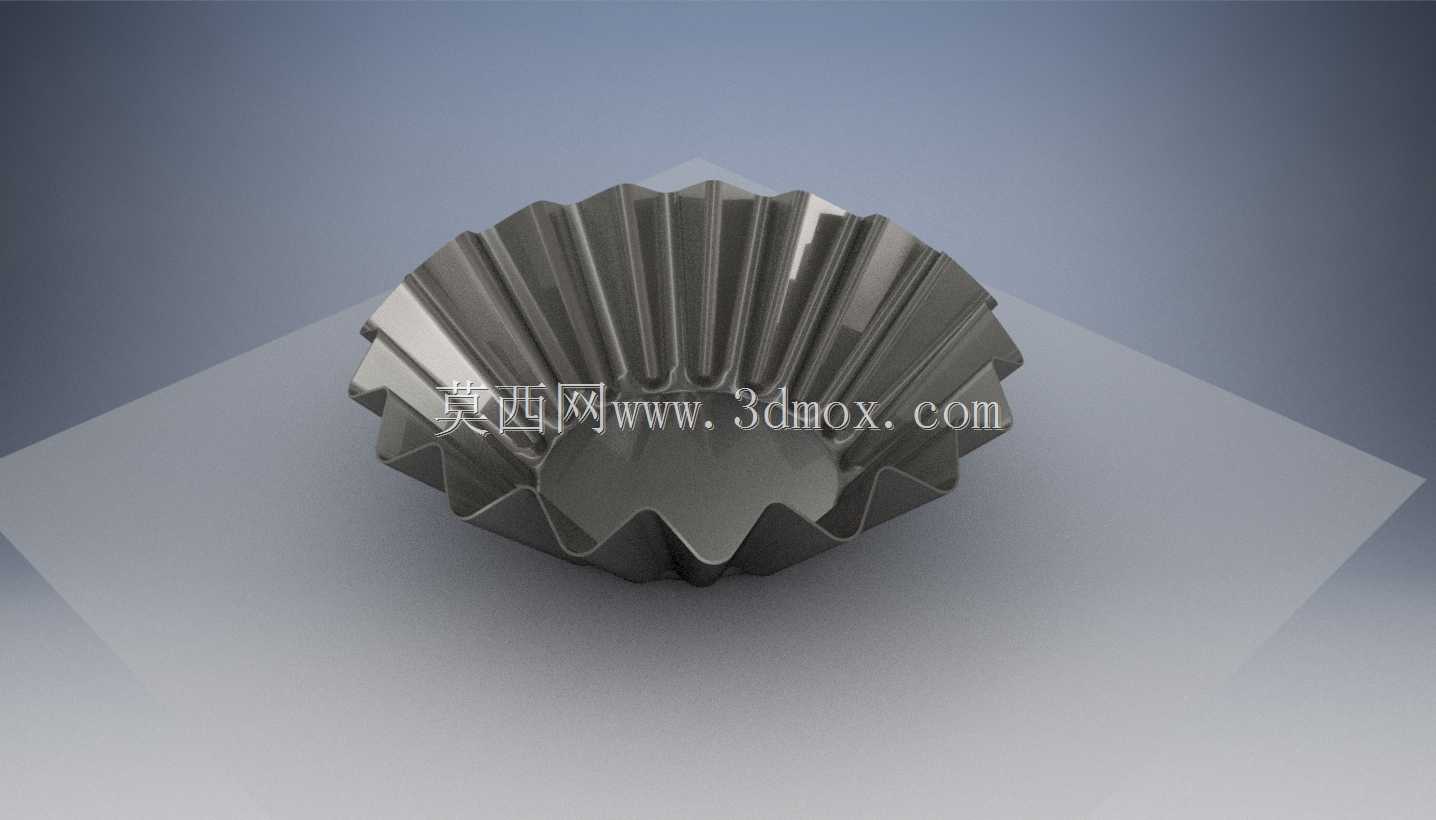

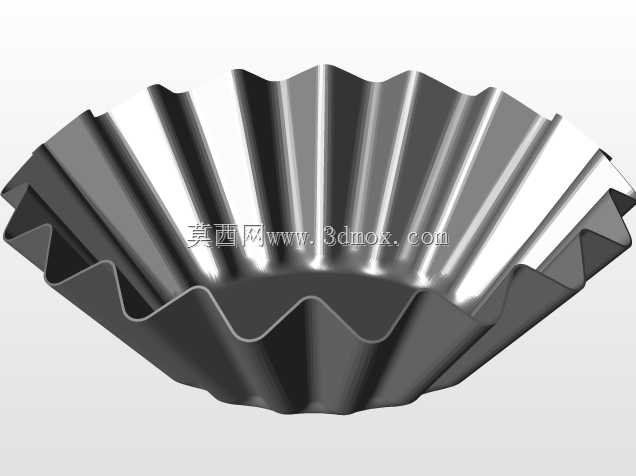

　　这款带均匀波浪褶皱边的碗状成型件，是面向商用烘焙生产线、家用烘焙场景设计的蛋糕胚定型模具，日常使用中直接放置在烤箱烤盘架上，倒入调配好的蛋糕面糊后，依靠模具内壁的褶皱结构，在烘烤受热过程中引导面糊均匀爬升，最终烤出带规则花边的蛋糕胚，省去后续手工修边的工序，适配戚风蛋糕、蛋挞、小份布丁等多种烘焙食品的成型需求。从结构设计逻辑来看，整体采用薄壁回转体结构，周向均匀分布16道连续的内凹外凸褶皱，褶皱从模具底部圆角处一直延伸到顶部开口边缘，顶部边缘做了外翻的卷边处理，一方面提升薄壁件的整体结构刚度，避免反复受热、取放过程中出现边缘变形，另一方面卷边的圆滑过渡也能避免操作时划伤操作人员手部，同时在倒扣脱模时，卷边可以作为受力点，

　　方便操作人员快速施力分离模具与蛋糕胚。模具底部做了小尺寸的平面过渡区，搭配底部与侧壁衔接的R3圆角，既保证放置在平面台面上的稳定性，不会因为底部圆弧出现晃动偏移，也能避免面糊在底部直角区域堆积，导致烘烤时底部受热不均出现夹生、焦糊的问题。在实际生产适配层面，这类模具的外径通常控制在80-120mm区间，整体高度在30-50mm，薄壁厚度控制在0.3-0.6mm，既可以适配家用32L常规烤箱的烤盘排布，单盘可放置6-8个模具同时烘烤，也能适配商用隧道式烤炉的输送带排布间距，不会因为尺寸过大导致输送过程中卡滞，或是尺寸过小导致摆放密度过高影响热风循环。褶皱的设计除了成型花边的外观作用，本质上是在薄壁结构上增加了周向的加强筋，

　　相比光滑直壁的同厚度模具，抗变形能力提升40%以上，反复经受200℃以上的烘烤温度骤变、清洗时的外力磕碰，都不容易出现侧壁凹陷、褶皱变形的问题，大幅延长模具的使用寿命。从建模实现的角度，先绘制基础的回转体轮廓，通过草图阵列的方式做出单道褶皱的截面曲线，沿回转路径扫掠后做圆周阵列，再对边缘做卷边、圆角处理，全程保证曲面的G1连续，避免出现曲面棱角导致的应力集中，实际开模冲压时也能保证料流均匀，不会出现局部壁厚过薄的问题。日常使用中，这类模具既可以做不粘涂层处理适配免刷油的快速烘焙场景，也可以用阳极氧化铝材质制作，兼顾导热效率与结构强度，褶皱的凹槽结构在烘烤时能增加面糊与模具壁的接触面积，提升热传导效率，相比同尺寸光滑模具，

　　烘烤时间可以缩短10%左右，同时凹槽内的面糊受热后形成的凸起花边，也能增加蛋糕的外观层次感，方便后续奶油、水果装饰的附着，避免装饰料滑落。在安装与适配边界上，模具不需要额外的固定结构，依靠自身底部平面即可稳定放置在烤盘、蒸架、冷却架上，顶部卷边的外径比主体褶皱的最大外径大2mm，堆叠存放时可以互相卡合，不会出现嵌套过紧难以分离的问题，批量收纳时能节省60%以上的存放空间，适配烘焙门店、中央厨房、家庭厨房等不同场景的存储需求。设计过程中特意规避了褶皱处的锐角结构，所有褶皱的凸起与凹陷位置都做了R1以上的圆角处理，一方面避免清洗时残留面糊残渣，降低清洁难度，另一方面也能避免应力集中导致的涂层开裂、基材氧化问题，长期接触食品、清洗耗材也不容易出现锈蚀、涂层脱落的情况。
