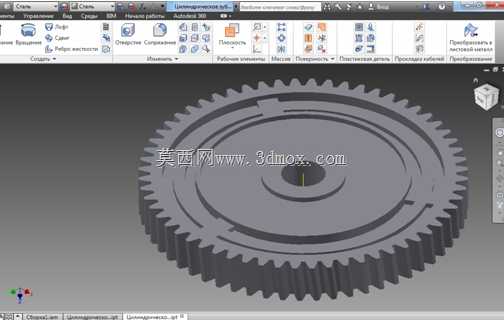

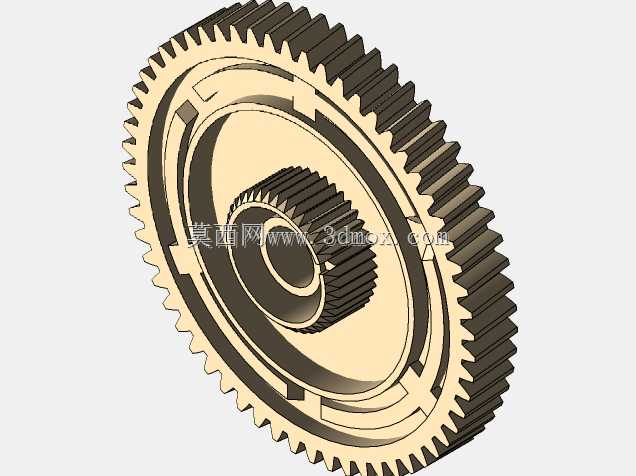

这款齿轮结构主要适配手动换挡机构的传动链路,在排挡操作过程中承担扭矩传递与行程转换的核心作用,日常工况下需要承受换挡时的瞬时冲击载荷,同时要保证换挡动作的顺滑无卡滞,避免出现挡位吸入感差、脱挡等常见问题。从结构设计来看,采用了双层齿轮同轴集成的布局,外层为大模数渐开线直齿,主要负责和换挡操纵机构的主驱动齿啮合,传递人手施加的换挡力矩,齿顶做了微小的倒角修形,既可以降低啮合初始阶段的冲击噪音,也能在装配时起到导向作用,避免轮齿磕碰损伤;内层为小模数细齿结构,和换挡鼓的定位齿圈配合,负责精确传递挡位切换的转角信号,保证每个挡位的定位精度控制在合理公差范围内,不会出现挡位偏移导致的挂挡不到位问题。
齿轮本体的辐板位置设计了四个均匀分布的卡槽结构,这部分是用来和换挡阻尼组件配合,在挡位切换的节点提供清晰的挡位吸入反馈,同时卡槽的深度和宽度经过反复校核,既保证阻尼弹片卡入时的反馈力度适中,不会出现换挡生涩的问题,也能避免长期使用后卡槽磨损导致的挡位虚位增大。中心的内花键结构是整个齿轮的安装基准,和换挡轴采用过渡配合,通过侧面的平槽实现周向固定,保证齿轮和轴之间没有相对转动的间隙,避免换挡过程中出现空行程。设计过程中优先考虑了3D打印的工艺可行性,所有轮齿的拔模斜度控制在1度以内,不需要额外添加支撑结构就能完成打印,辐板位置的镂空设计既减轻了零件整体重量,降低换挡时的转动惯量,让操作手感更轻盈,
也减少了3D打印过程中的材料消耗和打印时间,同时镂空结构的加强筋布局经过受力仿真校核,在承受最大换挡冲击载荷时,辐板位置的变形量控制在0.02mm以内,不会影响轮齿的啮合精度。安装边界方面,齿轮的最大外径和周边换挡壳体的内壁预留了1.2mm的安全间隙,避免转动过程中出现剐蹭壳体的问题,齿轮的轴向厚度和换挡轴上的安装槽宽度匹配,装配后轴向窜动量控制在0.1mm以内,不需要额外添加调整垫片就能满足装配要求。实际应用场景中,这款齿轮既可以用于改装车的快排机构改装,替换原厂磨损的塑料齿轮提升换挡机构的耐用性,也可以用于赛车模拟器的排挡组件制作,通过3D打印快速迭代不同齿比的方案,调整换挡行程和手感,满足不同玩家的操作习惯。
轮齿的啮合参数经过优化,重合度达到1.3以上,保证传动过程中始终有至少一对轮齿处于啮合状态,不会出现传动间断的问题,齿面的粗糙度要求控制在Ra1.6以内,3D打印后只需要简单的打磨处理就能满足使用要求,不需要后续的机加工工序。齿轮的材质适配方面,既可以用PLA材料打印用于静态展示或者模拟器等低载荷场景,也可以用PETG或者尼龙材料打印用于实车改装,承受实际换挡过程中的冲击载荷,不同材质打印时只需要调整对应的层厚和填充率参数,不需要修改模型本身的结构尺寸。
