嵌入式热敏打印模组结构设计方案

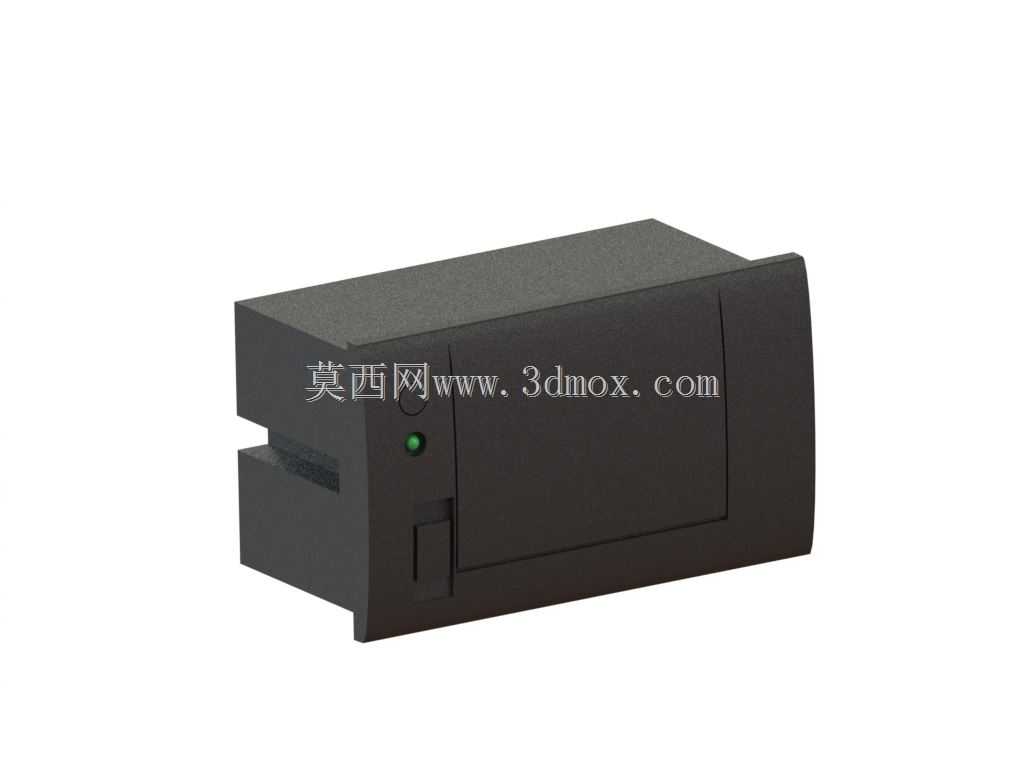

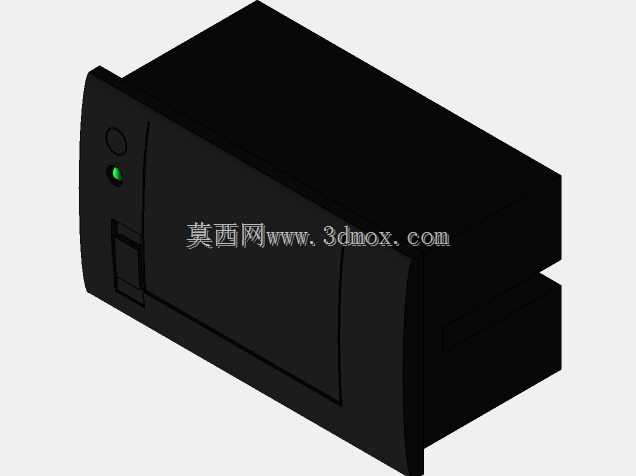

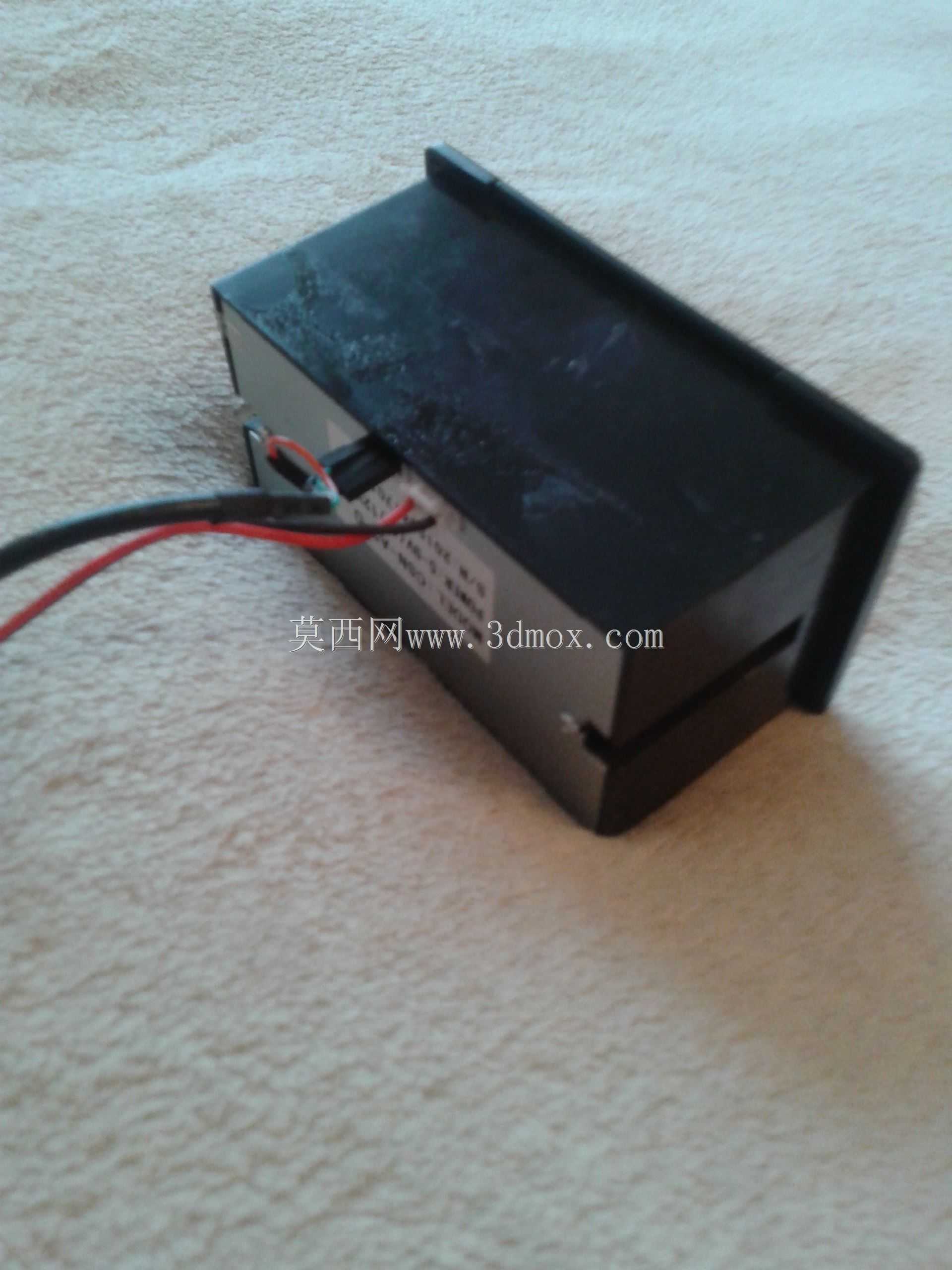

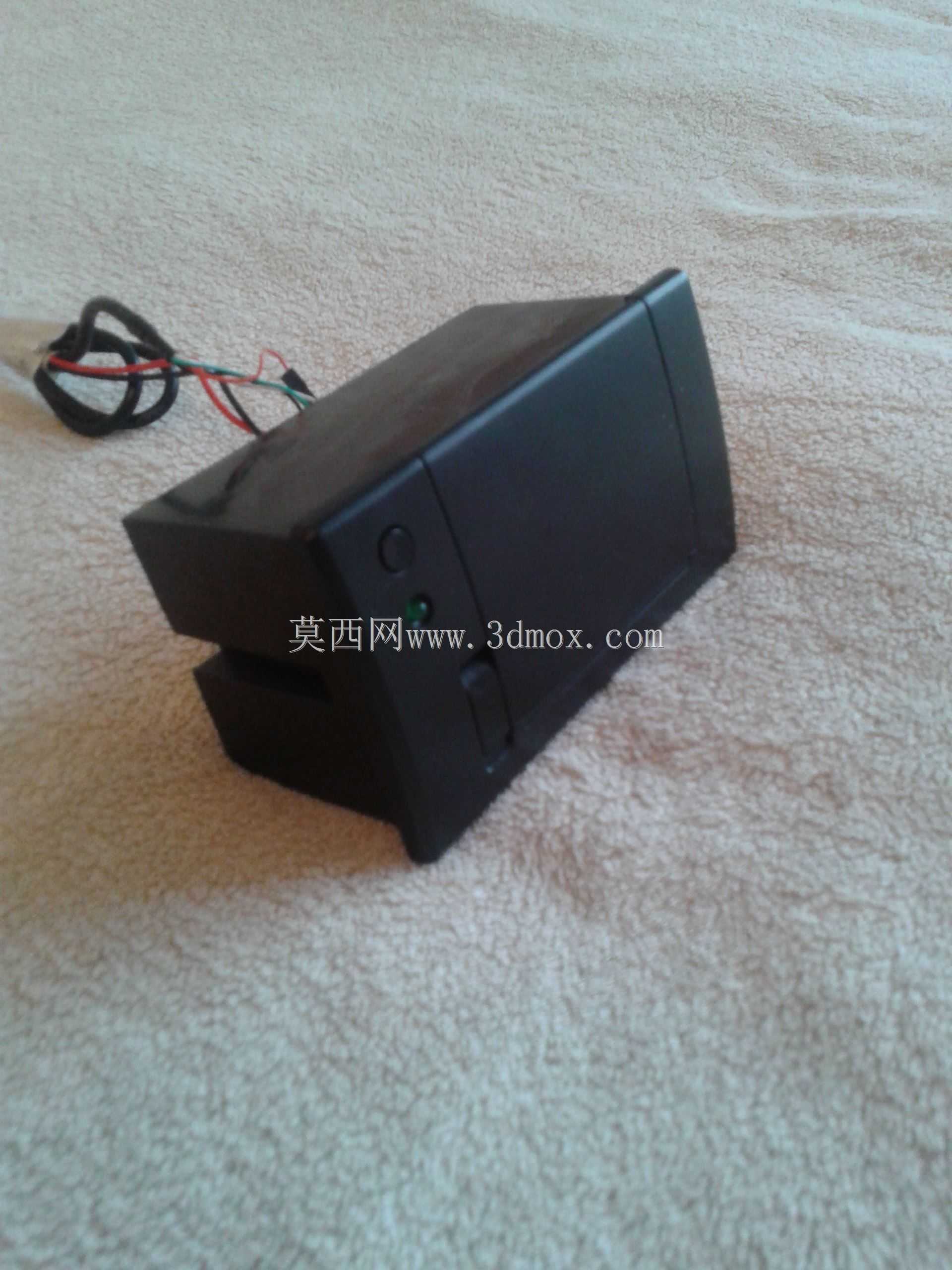

　　这款嵌入式热敏打印模组，主要面向各类自助终端、工业控制设备、小型收银装置的内置打印需求设计，在实际工程应用中，常被集成在自助缴费机、快递取件柜、工业检测设备的操作面板内部，用来输出交易凭证、检测数据小票、取件码凭条等纸质内容，不需要额外占用设备外部安装空间，适配紧凑化的设备内部布局。从结构设计思路来看，整体采用长方体一体化壳体设计，外壳选用阻燃ABS材质注塑成型，表面做哑光磨砂处理，既可以避免日常使用中的划痕残留，也能减少内部电路的静电积累，壳体边缘做了1mm的圆角过渡，在安装嵌入面板时不会刮伤设备面板的安装孔位，同时也能避免装配过程中对操作人员的划伤。模组的出线端设置在壳体侧部，预留了红黑供电线与信号传输线的走线槽，

　　供电线直接对接设备内部的5V直流供电回路，不需要额外配置独立电源模块，信号接口采用标准插针设计，可直接对接主控板的串口引脚，减少装配时的接线工作量。从安装边界来看，模组整体外形为规整长方体，安装时只需要在设备面板上开出对应尺寸的矩形嵌装孔，将模组从面板内侧推入，通过壳体两侧的卡扣与面板卡接固定，不需要额外打螺丝固定，安装效率更高，嵌装后出纸口与面板表面齐平，不会出现突出或者凹陷的情况，出纸顺畅不会出现卡纸问题。功能特性上，这款模组采用直热式打印原理，不需要额外安装色带或者墨盒，日常使用只需要更换对应宽度的热敏纸卷即可，维护成本极低，打印头设置在出纸口内侧，走纸通道做了光滑的圆弧过渡，避免纸张在走纸过程中出现褶皱、卡滞的问题，

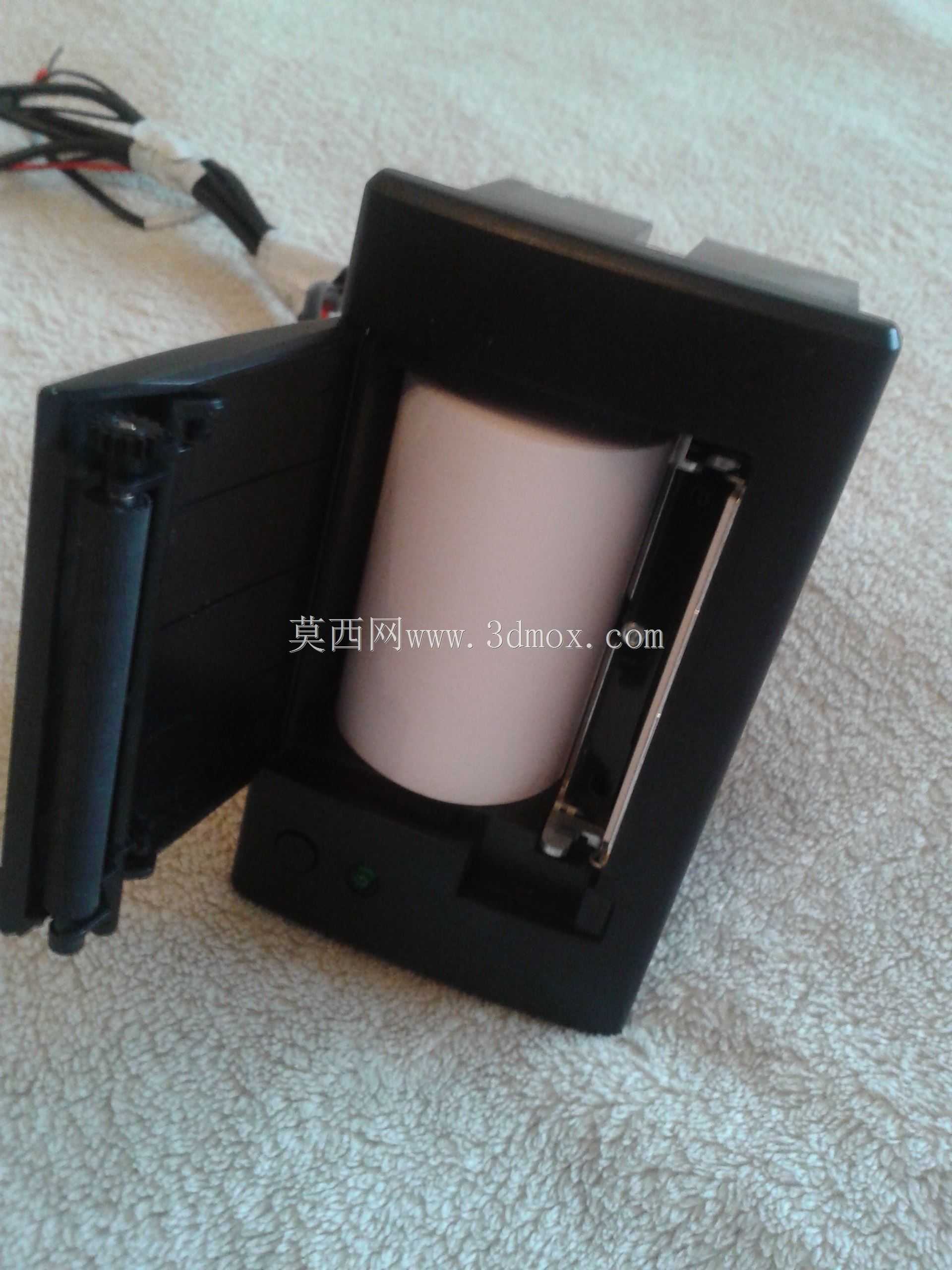

　　壳体内部预留了纸卷容纳仓，可以适配常规直径的热敏纸卷，不需要频繁更换纸卷。在实际选型适配时，需要注意预留模组后方的走线空间，避免供电线与信号被壳体挤压造成线路破损，同时要在纸卷仓对应位置预留开盖换纸的操作空间，方便后期运维人员更换热敏纸。模组的壳体做了加强筋设计，在壳体内部的打印头安装位、走纸辊安装位都设置了对应的定位柱与加强筋，保证打印头与走纸辊的平行度，避免长期使用后出现打印字迹深浅不一、走纸偏斜的问题。出纸口位置设置了撕纸锯齿，锯齿做了钝化处理，既可以轻松撕断输出的热敏纸，也不会划伤使用者的手部，锯齿采用金属材质嵌装在壳体出纸口位置，长期使用不会出现磨损断裂的问题。在电路部分的结构设计上，将驱动电路板固定在壳体底部的定位槽内，

　　与打印头、走纸电机通过软排线连接，电路板与壳体之间设置了绝缘垫片，避免短路风险，走纸电机采用直流减速电机，扭矩足够带动纸卷转动，走纸速度稳定，不会出现走纸卡顿的情况。这款模组的结构设计充分考虑了嵌入式安装的各类场景需求，整体结构紧凑，安装便捷，维护简单，适合各类需要内置打印功能的设备集成使用，在建模过程中对所有的安装卡扣、定位柱、走线槽都做了精确的尺寸还原，可直接用于设备的结构适配与安装验证。
