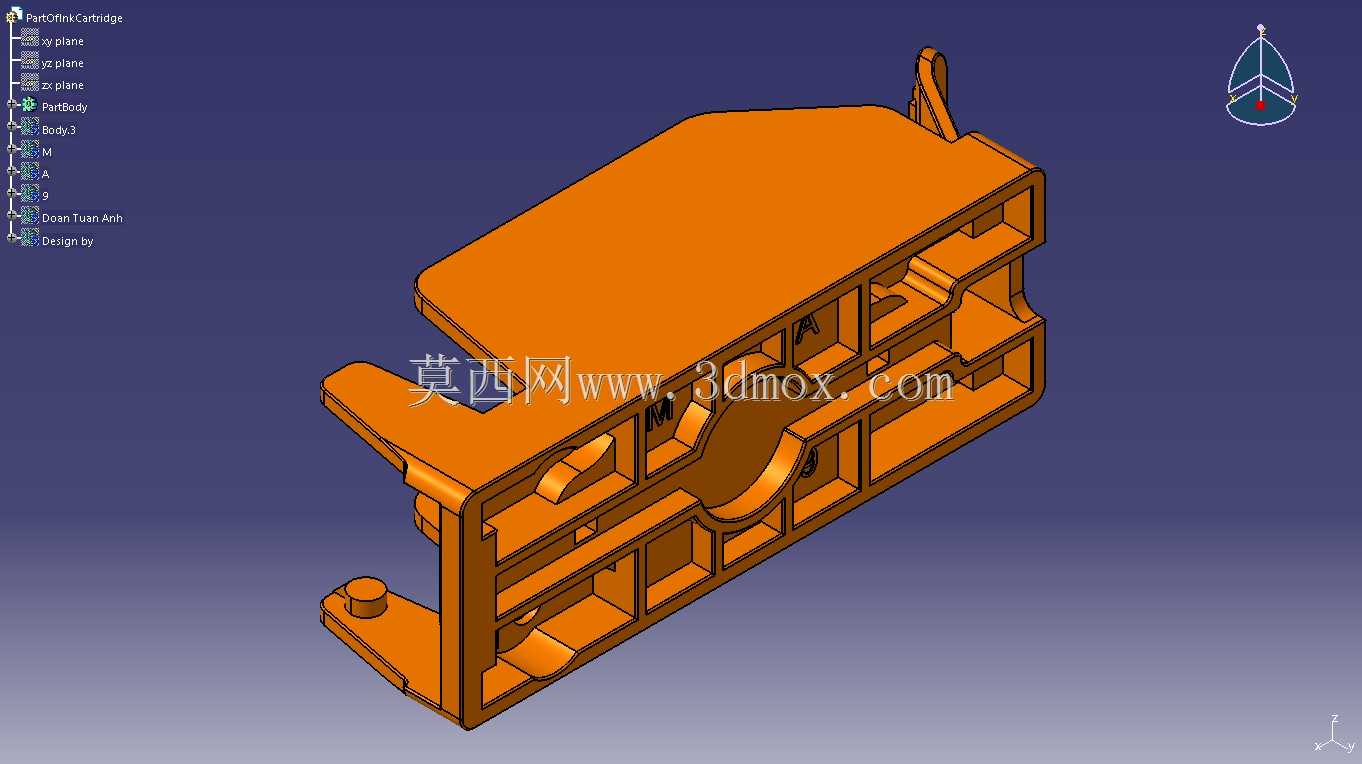

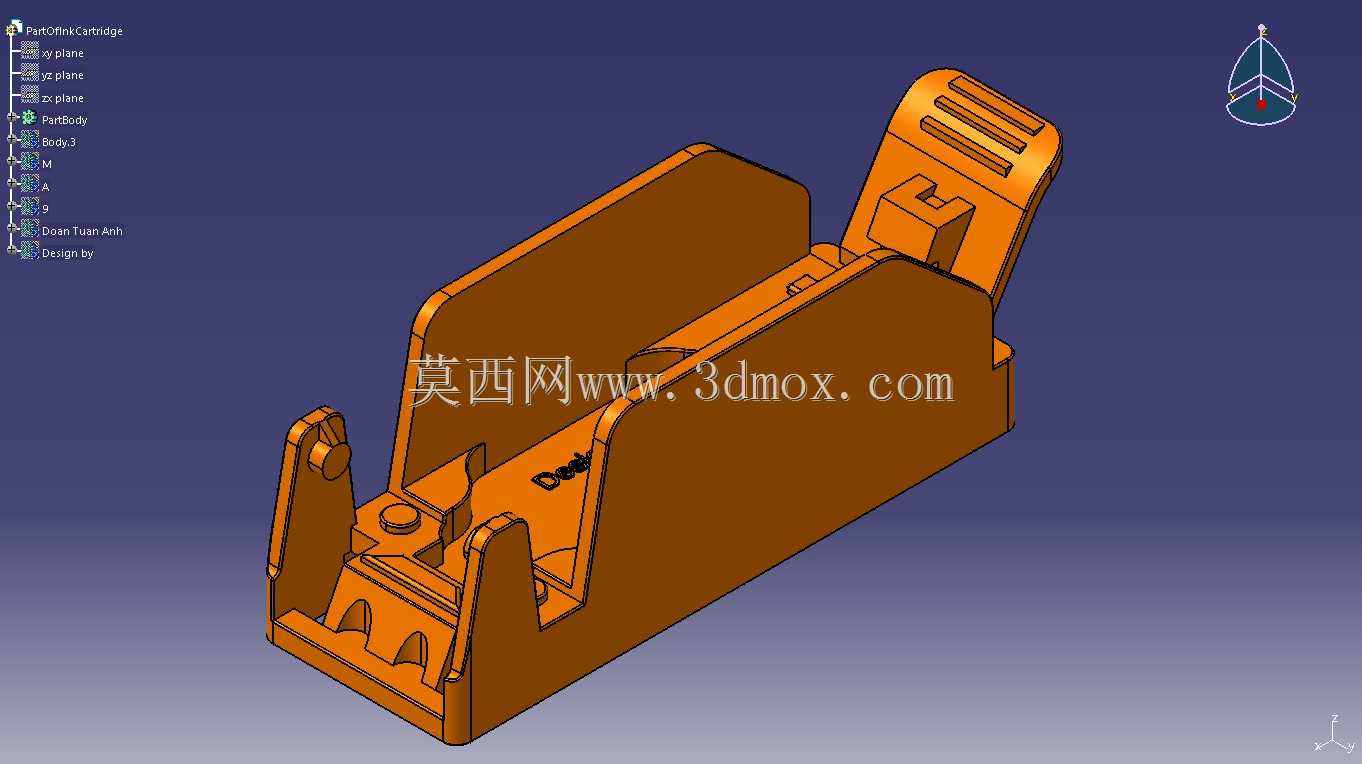

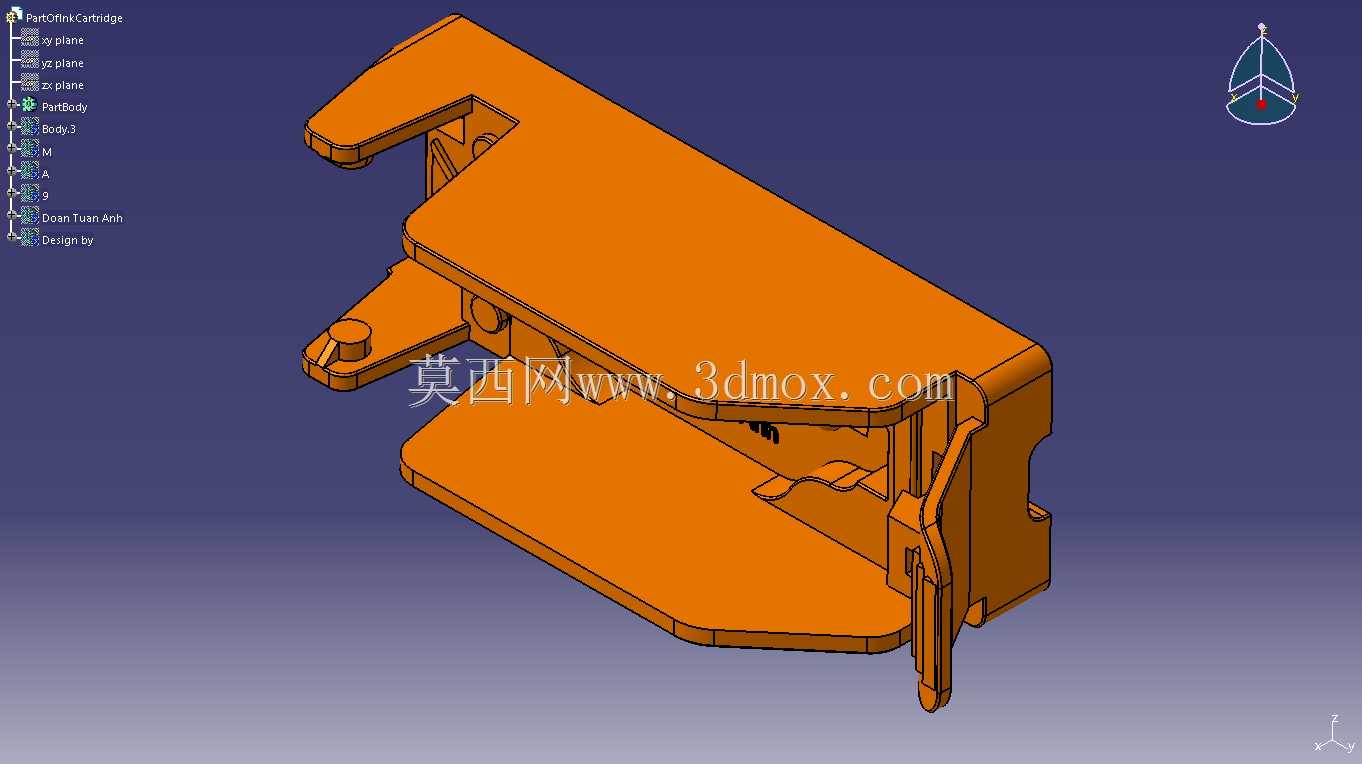

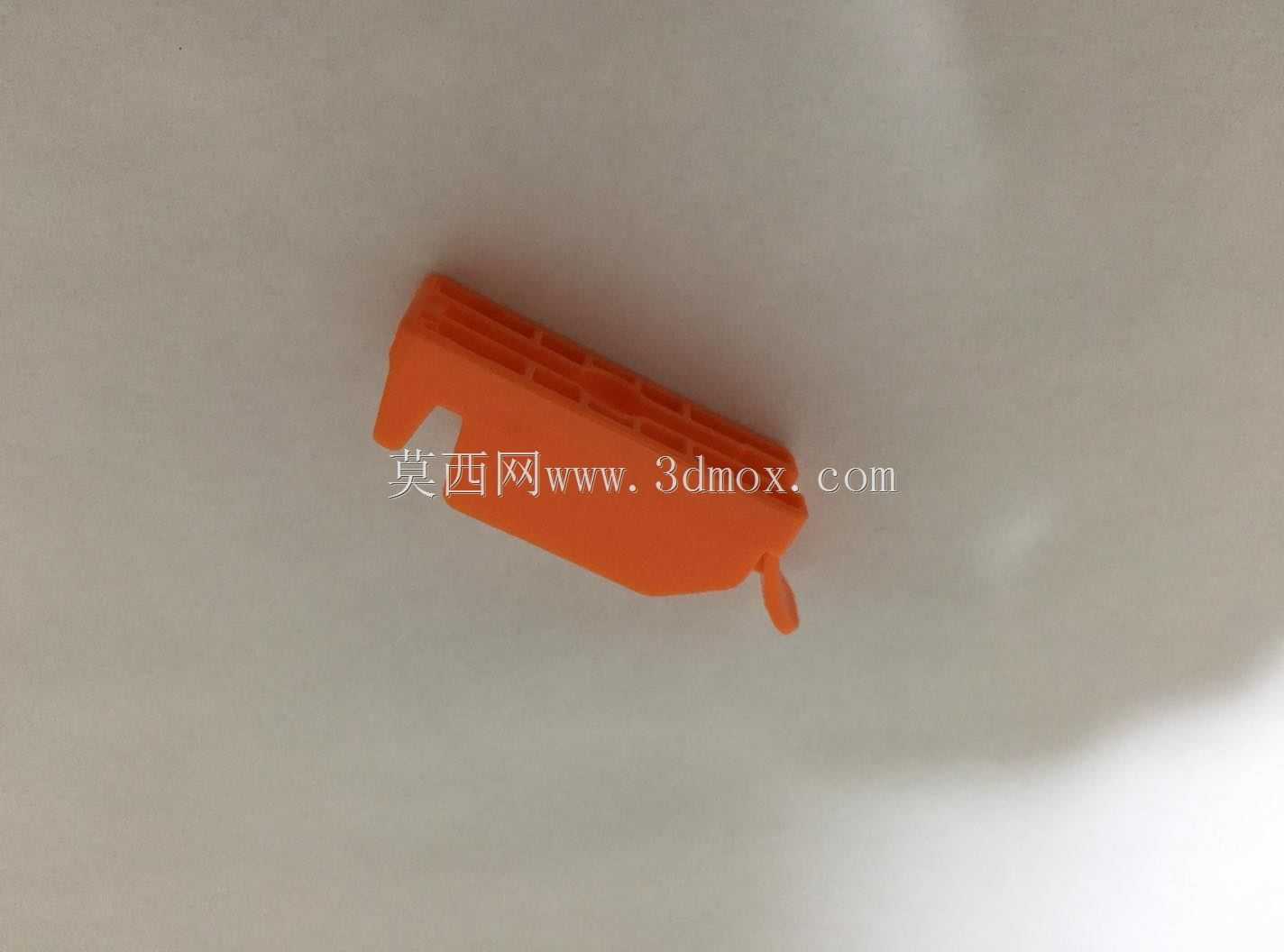

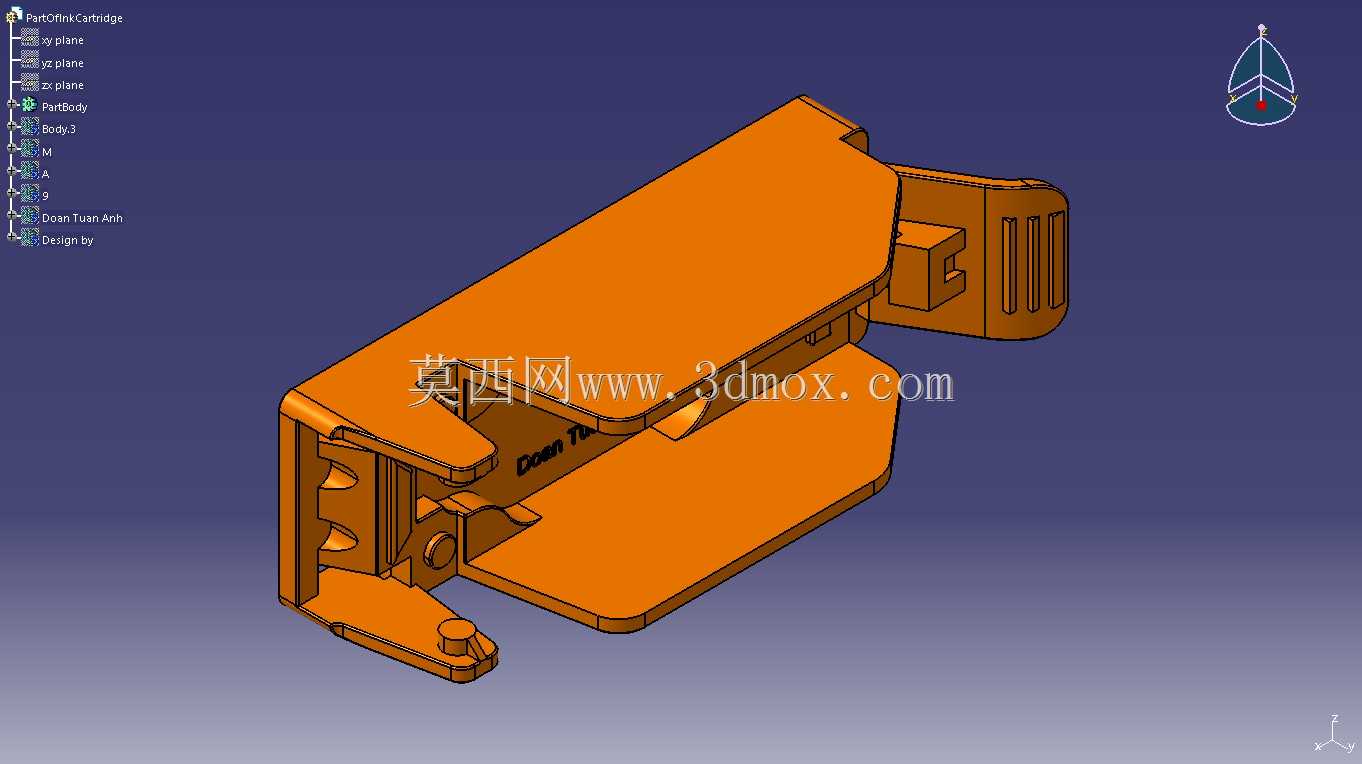

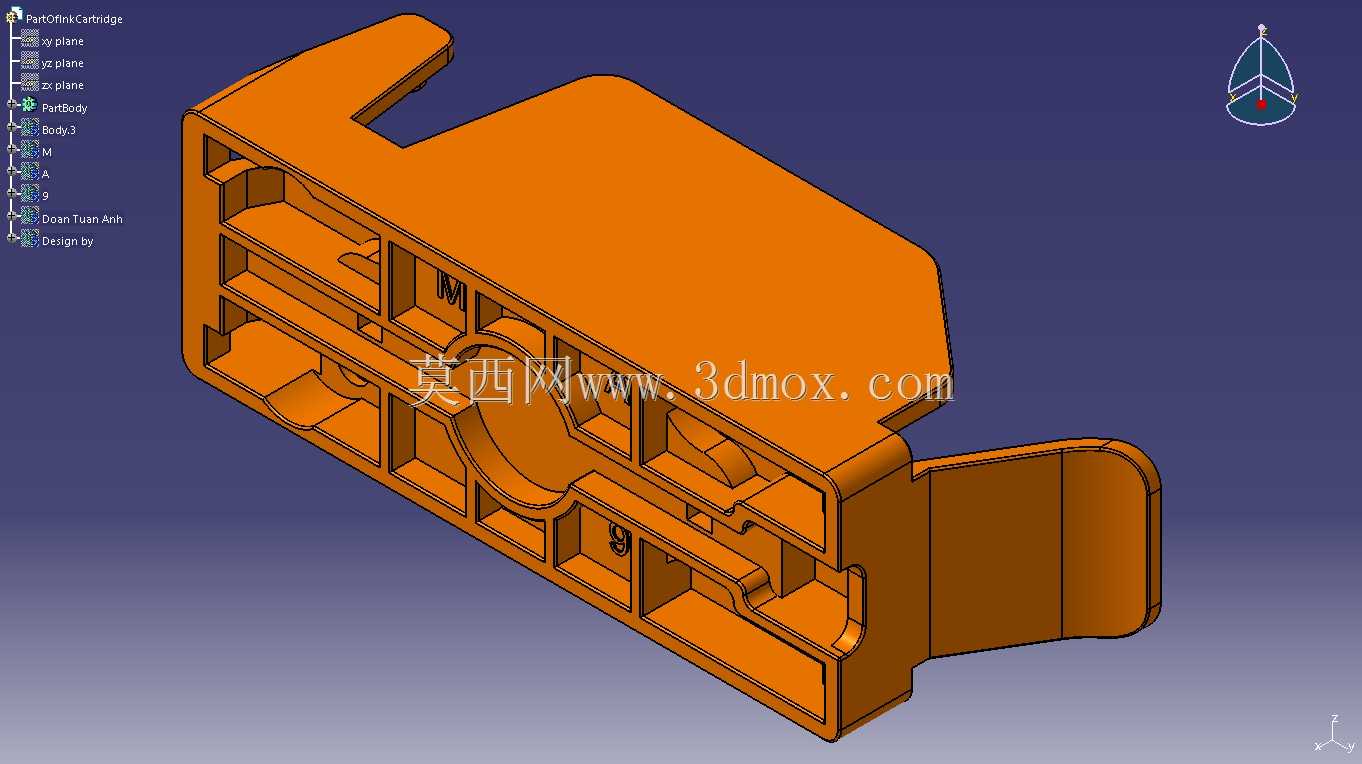

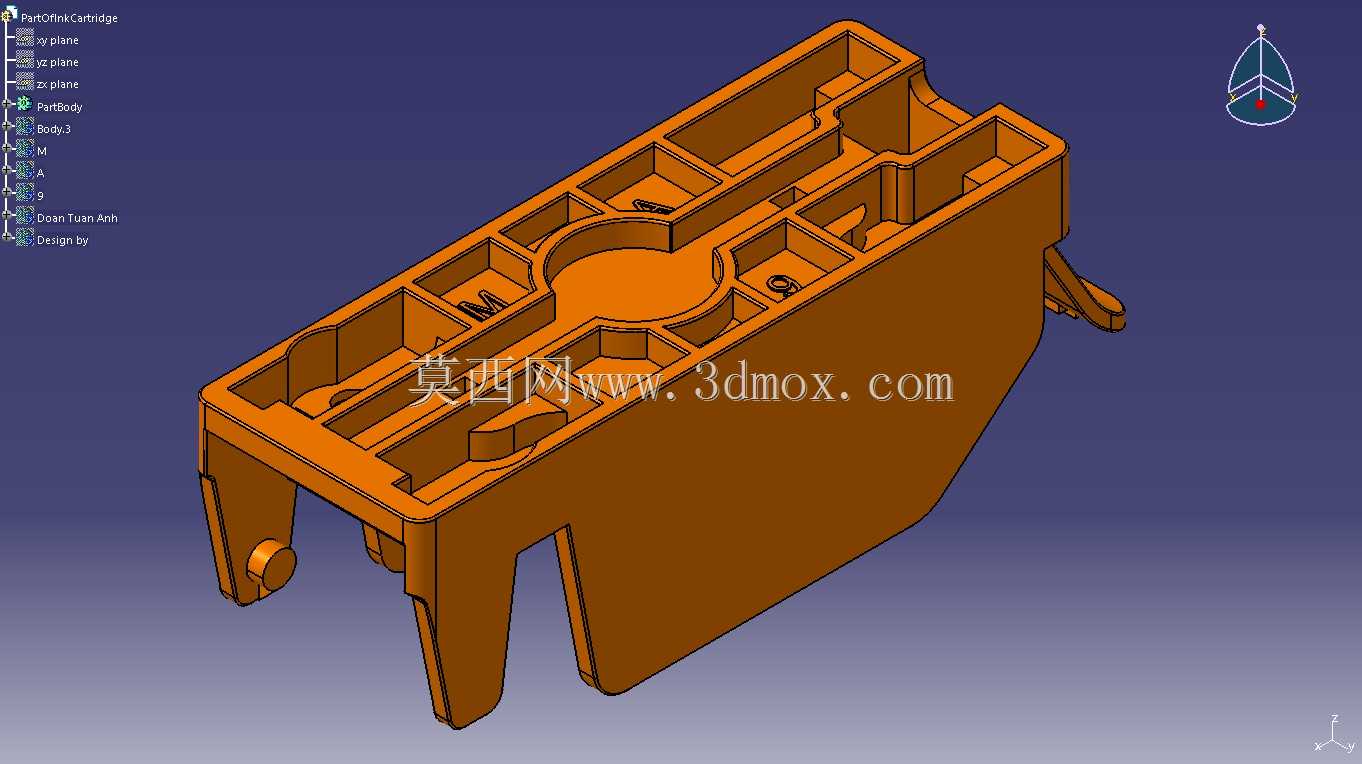

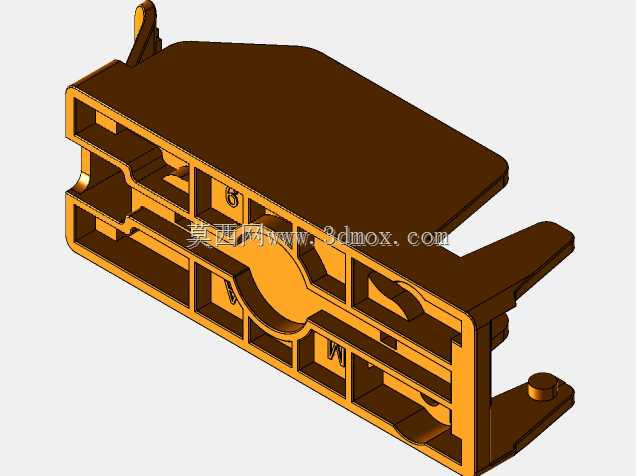

ABS材质打印机墨盒承载结构件设计

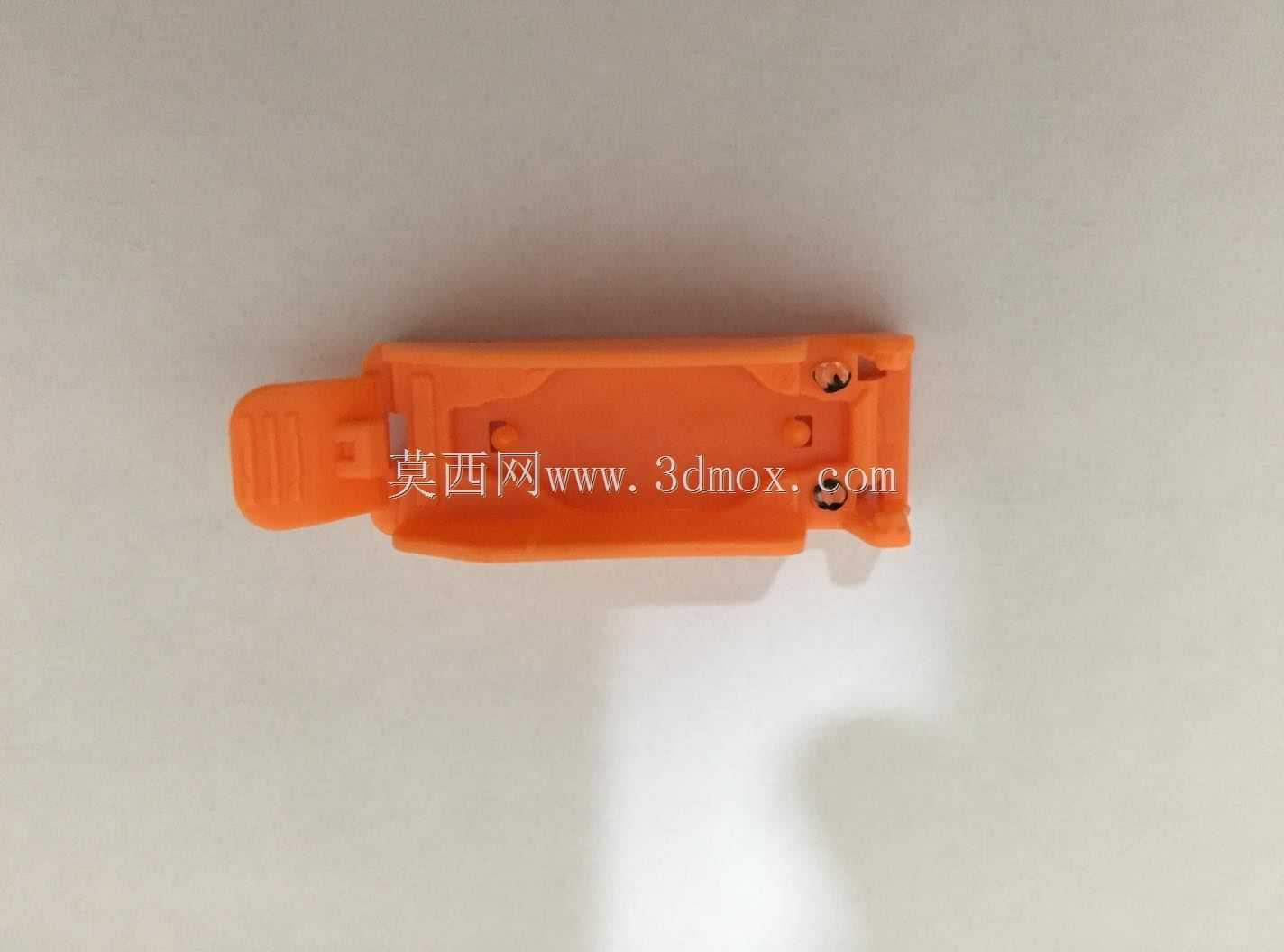

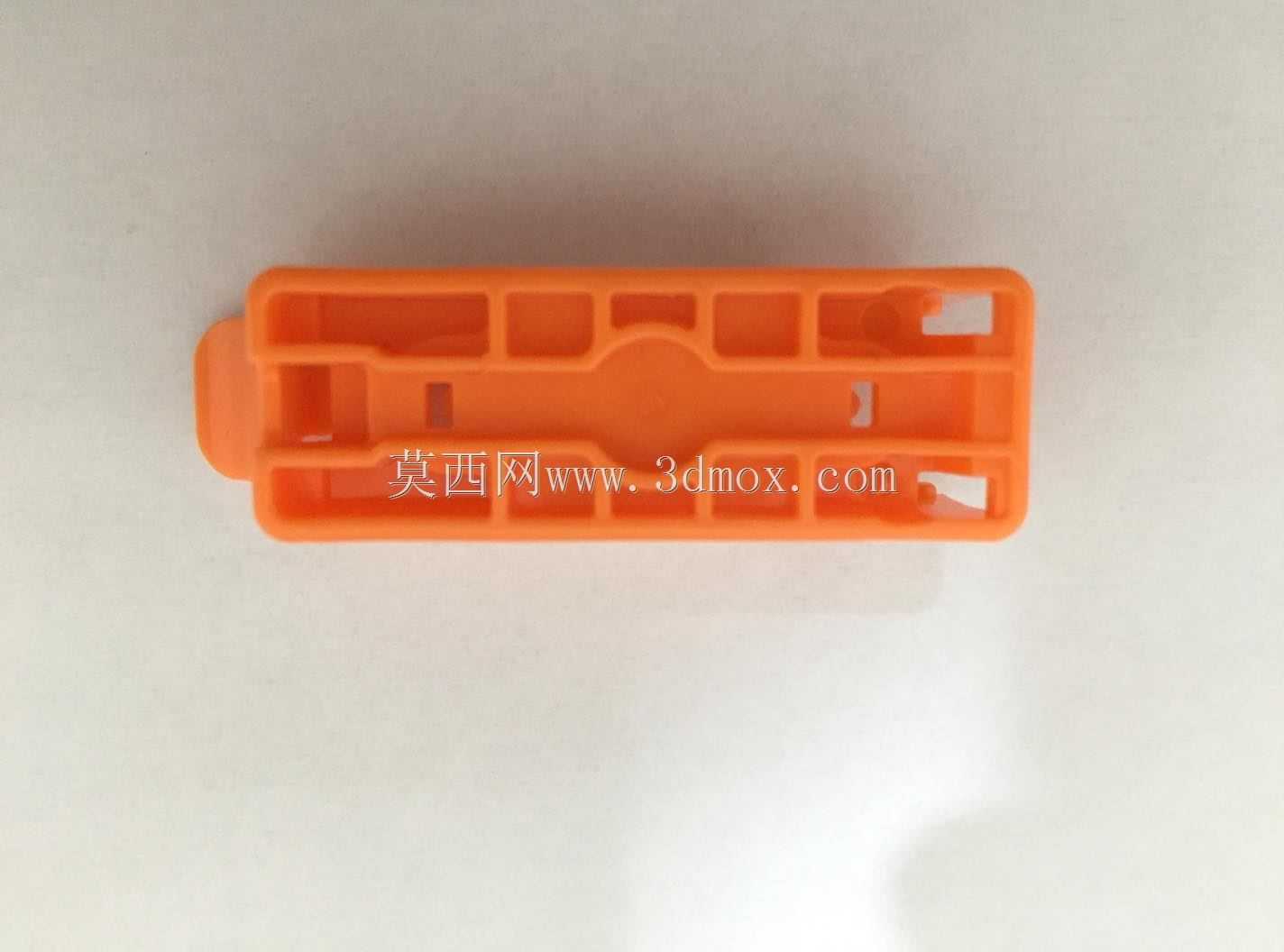

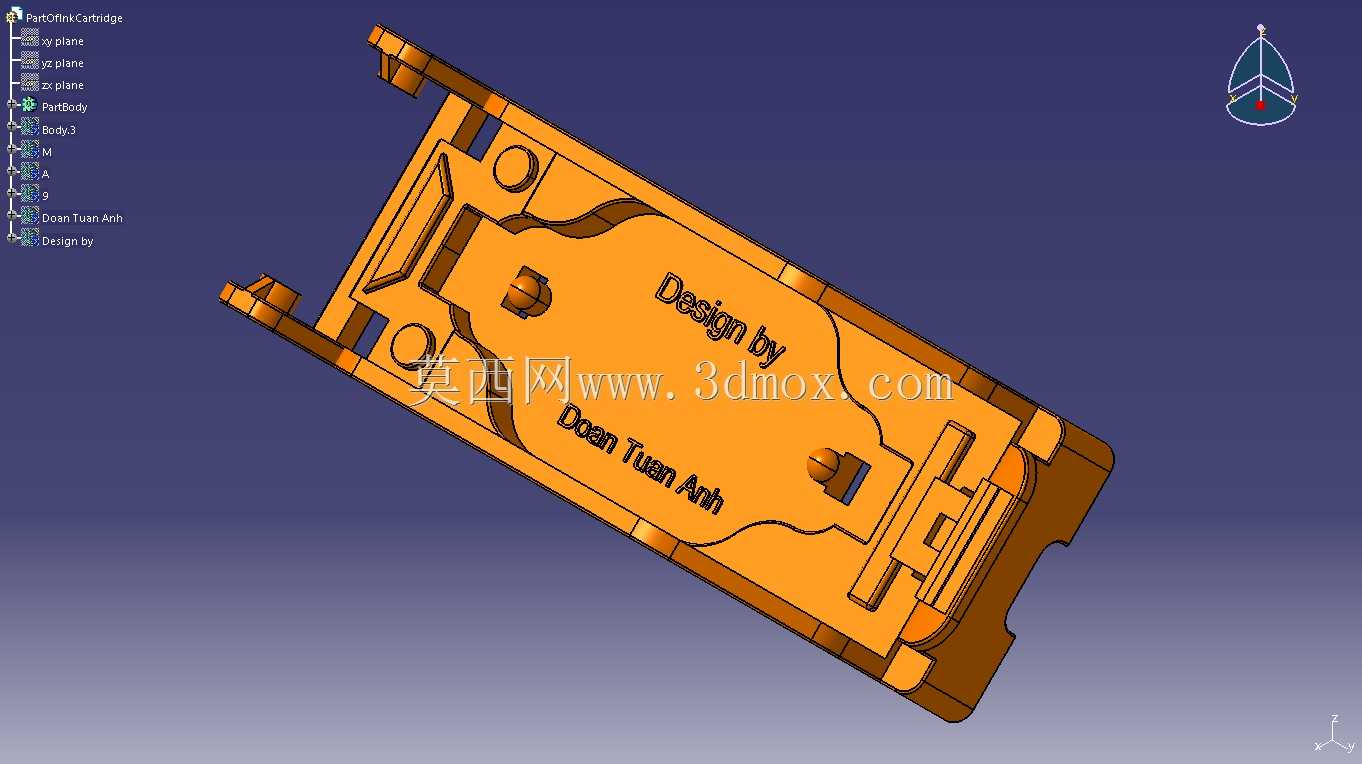

　　日常办公场景里的喷墨打印设备，墨盒安装位的结构可靠性直接决定供墨稳定性，这款墨盒承载部件的设计，核心围绕打印设备内部狭小安装空间的适配需求展开，从结构布局到材料选型都贴合实际装机的使用逻辑。做这类结构设计时，首先要卡准设备内部的安装边界，部件整体的长宽尺寸完全匹配对应机型墨盒仓的内部预留空间，侧边的卡扣凸台位置严格对齐仓内的卡槽点位，安装时顺着导向筋推入即可自动卡合到位，不需要额外紧固件，日常更换耗材时按压卡扣就能快速取出，兼顾装配效率和后期维护的便捷性。部件表面的导流槽结构不是装饰性设计，是针对墨盒安装过程中可能出现的微量墨水渗漏做的导排结构，能让意外渗出的墨水顺着槽体流到仓内预设的吸墨垫位置，

　　避免墨水渗漏到设备主板或者传动辊轮上引发电路故障或者打印脏污问题。材料选用ABS材质时提前预留了0.4-0.7%的成型收缩率，这个收缩率区间是结合常规注塑工艺参数、车间温湿度波动范围反复校核过的，能保证注塑成型后的部件尺寸公差控制在装机允许的范围内，不会因为成型收缩导致卡扣错位、安装卡滞的问题。部件上的定位柱和限位凸台的高度差经过反复调整，装入墨盒后能给墨盒提供稳定的支撑，避免打印过程中字车高速往复移动时墨盒出现晃动移位，防止供墨管路弯折或者墨头对位偏差，保证打印过程中供墨连续稳定，不会出现断墨、打印条纹的问题。设计时还特意在部件对应墨盒芯片接触的位置做了避让缺口，不会挤压到墨盒的识别芯片触点，避免出现芯片接触不良、

　　设备无法识别墨盒的故障。整个部件的壁厚做了均匀化处理，没有出现壁厚突变的位置，减少注塑成型时出现缩痕、翘曲的概率，提升批量生产时的良品率，同时也能在保证结构强度的前提下尽可能降低部件重量，减少字车移动时的负载，降低字车传动皮带的磨损，延长设备传动部件的使用寿命。
