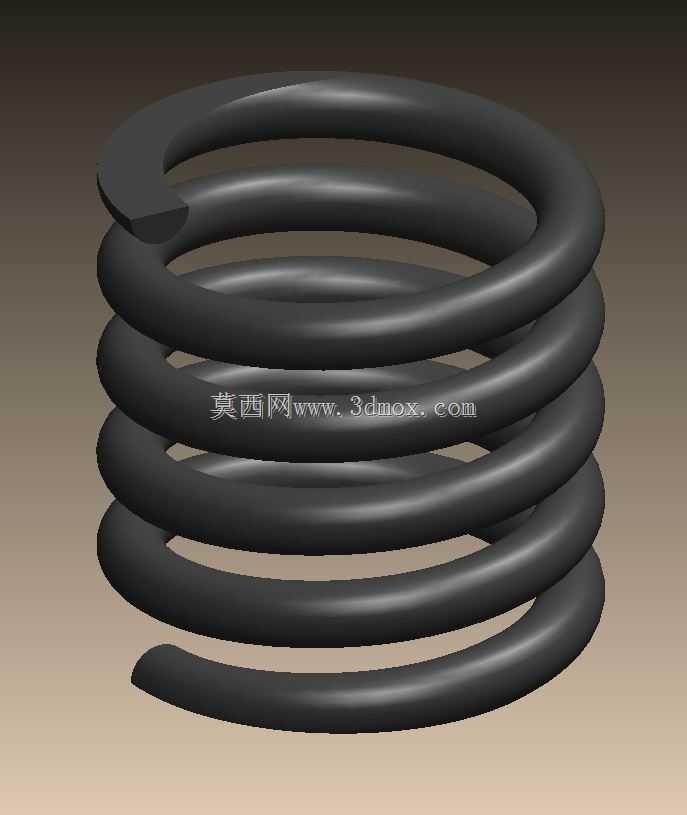

参数化圆柱螺旋压缩弹簧三维结构

　　在各类机械结构的弹性缓冲、复位储能场景里，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础零件，小到消费电子的按键复位结构，大到重型设备的缓冲减震模组，都能见到这类零件的身影。做这类零件的参数化设计时，首先要明确实际工况对弹簧性能的约束，不能只盯着外形轮廓做几何建模，要把线径、中径、有效圈数、自由高度这些核心参数和实际受力需求绑定。

　　从实际应用场景来看，这类两端并紧磨平的压缩弹簧，常被用在通讯设备的触点顶持结构、小型工装的压紧复位机构、电气开关的分合闸储能组件里，不同场景下对弹簧的刚度、极限压缩量、疲劳寿命要求差异极大。比如用在通讯设备内部的顶持弹簧，安装空间往往非常局促，径向预留的间隙通常只有线径的十分之一到五分之一，这就要求设计时严格控制弹簧的外径公差，避免安装后出现卡滞、偏磨的问题；而用在缓冲场景的弹簧，需要重点校核并紧高度，确保极限压缩状态下各圈不会出现刚性碰撞，同时两端的磨平角度要匹配安装座的贴合面，保证受力时弹簧轴线不会出现偏斜，避免侧向分力带来的异常磨损。

　　设计思路上，参数化建模的核心是把几何特征和工程参数做关联，而不是单纯画一个固定尺寸的螺旋扫掠特征。首先要确定弹簧的端部结构，两端并紧的圈数通常根据线径和总圈数匹配，一般取1到2.5圈的并紧量，磨平部分的长度不小于一圈周长的四分之三，端部厚度不小于线径的八分之一，这些结构细节直接影响弹簧安装后的支撑稳定性。扫掠路径的螺旋线要做分段处理，中间有效圈数部分保持固定螺距，两端并紧段的螺距要平滑过渡到线径尺寸，避免出现几何突变导致的应力集中，很多新手建模时直接用固定螺距做整体螺旋线，端部没有做并紧过渡，做出来的模型和实际加工出来的零件差异极大，根本无法用于装配校核。

　　外形尺寸与安装边界的把控是这类零件建模的重点，弹簧的自由高度要匹配安装后的预压量，通常预压量取极限压缩量的10%到20%，保证弹簧在工作状态下不会出现松脱；外径尺寸要根据安装孔的直径留足径向间隙，考虑到弹簧受压时外径会出现轻微膨胀，间隙量通常取中径的2%到3%，如果是导向杆安装的结构，内径和导向杆的间隙要控制在合理范围，间隙太小会出现摩擦卡滞，间隙太大容易出现弹簧弯折失稳。线径的选择要结合工作载荷和材料的许用切应力计算，不能仅凭外观选线径，参数化模型里要把刚度计算的逻辑和几何参数关联，调整线径、中径、有效圈数的时候，能直观对应到刚度的变化，方便结构选型时快速匹配参数。

　　从结构功能特性来说，这类圆柱螺旋压缩弹簧的核心作用是在外力作用下产生弹性变形，把机械能或者动能转化为变形能，外力移除后又能快速恢复原状，把变形能转化为机械能，不同的参数组合可以得到完全不同的刚度特性，等螺距的弹簧刚度是线性的，变螺距的弹簧可以实现渐进式的刚度变化，适配不同的载荷行程需求。建模时还要考虑端部的倒角处理，实际加工的弹簧端部不会有尖锐的棱角，磨平后的端部边缘会做轻微的倒钝，避免安装时刮伤配套的零件表面，这些细节虽然不影响整体的性能表现，但直接决定了模型和实际零件的还原度，用于装配干涉检查的时候，这些细节的缺失可能会导致干涉判断出现误差。

　　很多工程师在做设备选型的时候，会直接调用这类参数化弹簧模型，根据安装空间的大小、需要的工作载荷、行程范围快速调整参数，不用从零开始建模，能大幅提升结构设计的效率。需要注意的是，弹簧的有效圈数是直接影响刚度的核心参数，有效圈数越少刚度越大，有效圈数越多刚度越小，参数化调整的时候要保证总圈数、并紧圈数、有效圈数的逻辑对应，不能出现参数矛盾，比如总圈数小于并紧圈数加有效圈数的低级错误。另外弹簧的旋向也要根据实际安装场景确定，当弹簧套在导向杆上或者安装在孔内的时候，旋向对装配的影响不大，但如果是相邻布置的两个弹簧，通常会采用相反的旋向，避免工作时两个弹簧互相卡滞。
