高容量螺杆式钢球万向传送支承结构

　　这类带外螺纹安装柱的钢球传送装置，在物流分拣线、板材加工进料台、自动化装配工位的物料移载场景里应用极广，相比平脚安装的万向球，螺杆式结构不需要在安装面板上开沉孔或者焊接固定座，直接穿过安装板的光孔后用螺母锁紧即可，调整安装高度也更灵活，尤其适合安装面板厚度不统一、或者需要频繁调整滚珠突出高度的工装场景。

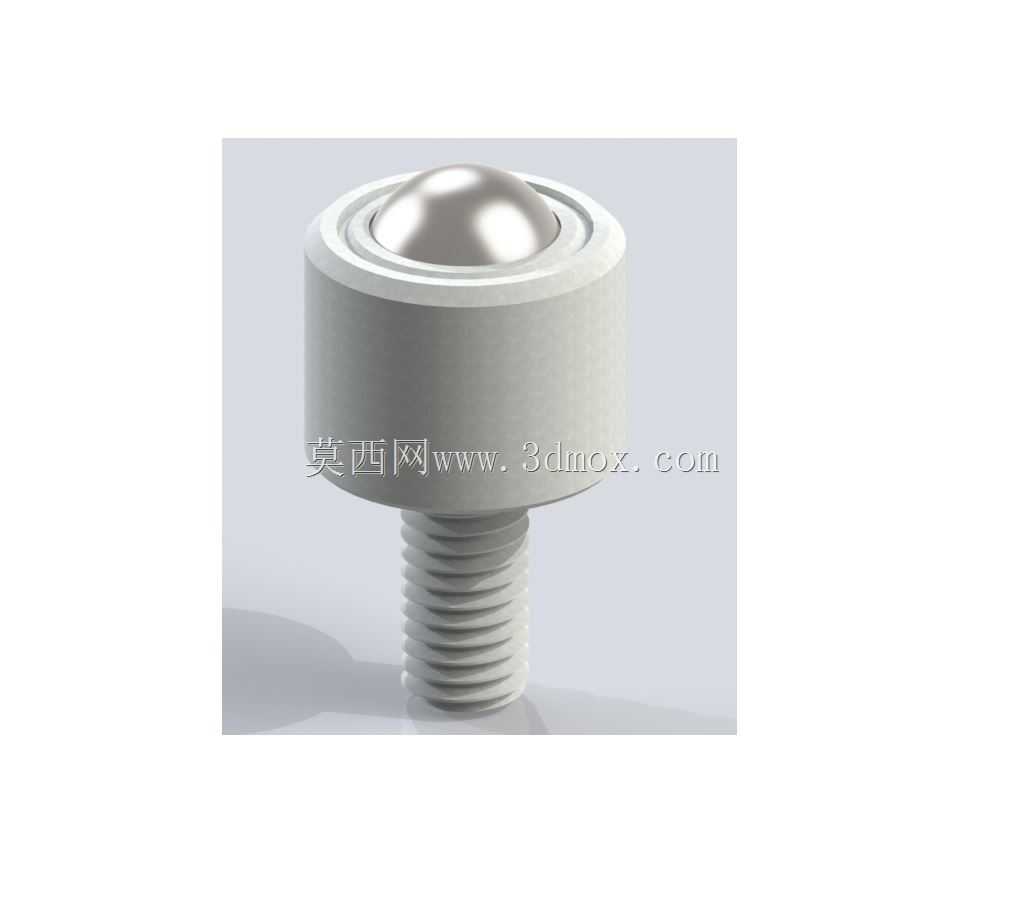

　　从结构功能来看，主体外壳采用圆柱形设计，内部包裹的大直径钢球作为承载接触面，钢球与外壳之间排布有密集的小直径滚珠作为滚动支撑，能大幅降低钢球转动时的摩擦阻力，哪怕是较重的钣金件、玻璃基板、硬质包装箱放在上面，操作人员只需要很小的推力就能让物料沿任意方向平移，不会出现传统滑轨只能单方向移动的局限，在多工位衔接的输送段，这类万向传送支承常和滚筒输送机搭配使用，填补滚筒之间的空隙，避免小件物料卡滞，也能作为转角位的换向承载结构，让物料不需要额外顶升机构就能完成90度转向移载。

　　设计这类结构的时候，首先要考量的是承载能力与转动灵活性的平衡，钢球露出外壳顶面的高度需要严格控制，露出量过大会导致物料放置时接触面过小，容易出现晃动甚至卡入钢球与外壳的缝隙，露出量过小则会让外壳顶面与物料底面发生摩擦，失去万向滚动的意义。内部的滚道需要做硬化处理，避免长期承受载荷后出现凹陷，导致钢球卡滞无法转动，底部的密封结构也要兼顾防尘性能，车间内的金属切屑、粉尘如果进入滚道内部，会快速磨损滚珠和钢球表面，大幅缩短使用寿命。

　　安装边界方面，螺杆部分采用标准公制外螺纹，适配常规的六角锁紧螺母，安装时只需要在安装面板上加工出比螺杆大0.5-1mm的光孔即可，不需要做高精度的镗孔加工，对安装面板的平面度要求也不高，哪怕是普通的冷轧钢板焊接机架，只要孔位偏差在1mm以内都能顺利安装。整体外径尺寸适配常规的万向球安装孔位间距，可以直接替换同规格的平座式万向球，不需要改动原有安装面板的孔位布局，设备改造升级的成本极低。

　　实际选型应用中，这类高容量版本的钢球传送装置，单颗额定承载能力比普通同外径的万向球高出30%左右，主要是因为内部增加了滚珠的排布数量，滚道的接触面积更大，适合用在重型工件的移载工位，比如钣金加工车间的激光切割机上下料台，重型工件放在上面移动时不会出现钢球压死无法转动的情况。另外螺杆式的安装结构也方便在倾斜布置的导料板上安装，通过螺母调整每个万向球的突出高度，让导料面形成顺滑的过渡曲面，物料靠自重就能沿斜面滑动到指定位置，不需要额外设置动力输送机构。

　　在三维建模过程中，这类零件需要重点还原钢球与内部滚道的配合间隙，螺纹部分的建模要符合标准螺纹的牙型参数，方便后续做安装干涉检查的时候，能准确模拟螺母锁紧后的空间占用，避免设计时出现安装空间不足的问题。外壳的倒角、钢球的球面公差也要在模型里体现出来，方便后续出工程图的时候直接标注形位公差，指导加工生产。
