CASM-40-BN伺服电动缸精密传动结构

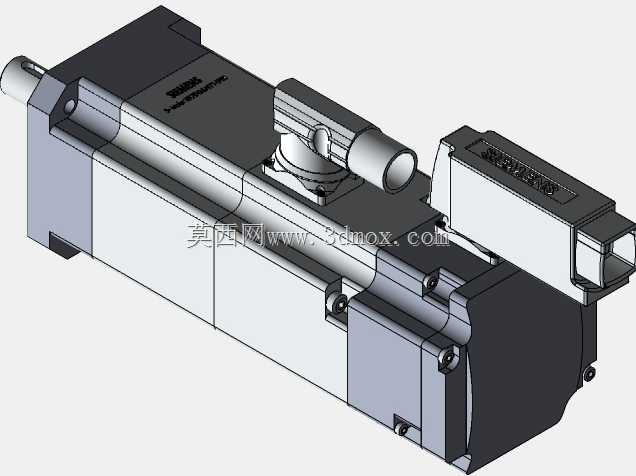

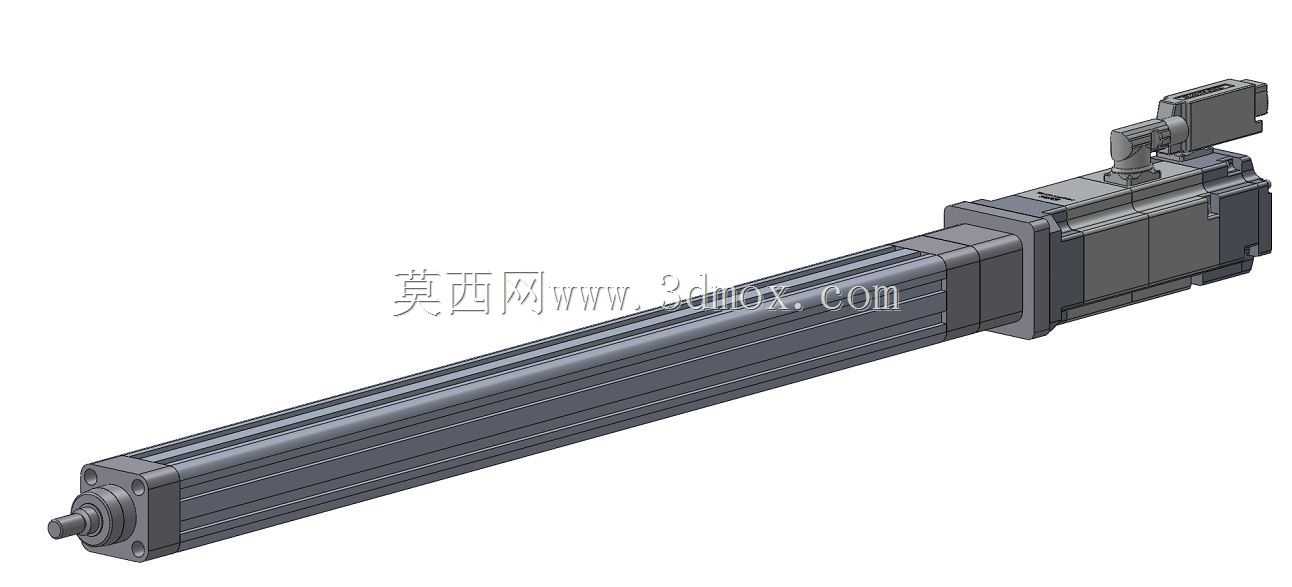

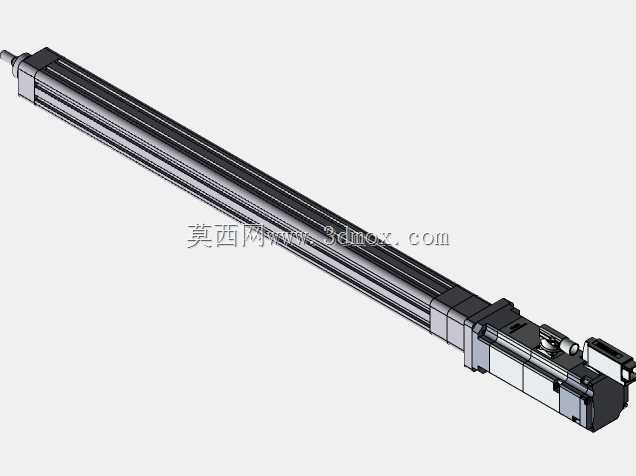

　　在自动化产线的工位推送、工装夹具的精准压装、检测设备的位移进给这类需要精确控制直线输出力与行程的场景里，这类集成伺服驱动的电动缸是替代气动、液压执行元件的核心部件。不同于气缸受气源压力波动影响输出力不稳、液压缸存在油液泄漏维护成本高的问题，这款CASM-40-BN电动缸通过伺服电机直连滚珠丝杠的传动结构，能实现全程位置、速度、推力的闭环控制，在3C电子装配、新能源电池模组堆叠、汽车零部件压装这类对位移精度要求达到0.02mm级别的工位中，能稳定满足工艺参数的一致性要求。从结构设计逻辑来看，这款电动缸采用缸筒与电机安装座一体化的刚性连接设计，后端伺服电机通过内置联轴器直接与丝杠副连接，省去了同步带、齿轮减速这类额外传动环节，

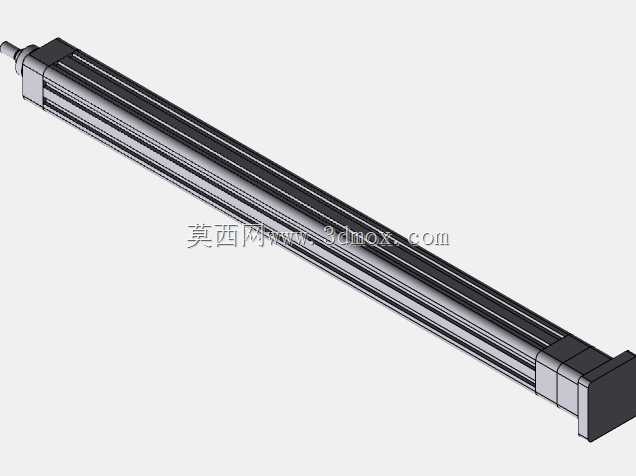

　　既减少了传动背隙，也压缩了整体安装长度，能适配设备内部狭窄的安装空间。缸体部分采用硬质阳极氧化铝型材作为主体外壳，表面的硬质氧化层既能提升耐磨性能，也能在车间多切削液、多粉尘的环境下起到防腐蚀作用，缸筒内壁加工有导向键槽，配合活塞端的导向滑块，能避免推杆在伸出过程中发生周向转动，保证末端执行件的安装方位始终保持一致。前端安装法兰采用标准方形法兰结构，安装孔位遵循通用电动缸的安装尺寸规范，可直接替换同规格的其他品牌电动缸，不需要额外修改设备的安装板设计，降低设备改造成本。推杆部分采用高强度合金钢材质，表面经过淬火处理后做镀硬铬处理，硬度达到HRC58以上，既能承受额定工况下的轴向推力，也能抵抗侧向载荷带来的表面磨损，

　　推杆前端的外螺纹接口可搭配浮动接头、鱼眼接头、连接法兰等不同附件，适配铰接、刚性连接等不同的安装方式。在安装边界上，这款40缸径的电动缸，缸筒截面尺寸控制在40mm×40mm，整体安装长度随行程规格不同线性变化，电机部分采用标准伺服电机的安装尺寸，出线方向可根据安装空间需求调整为侧出或者后出，避免与设备周边的管线、结构件发生干涉。设计过程中，丝杠副的选型是核心环节，针对不同的额定负载需求，可搭配不同导程的滚珠丝杠，导程越小则同等电机扭矩下输出推力越大，但运行速度相应降低，导程越大则运行速度更快，但推力输出上限降低，模型中完整还原了丝杠螺母与活塞的连接结构、缸筒两端的限位缓冲结构，在行程两端设置有聚氨酯缓冲垫，

　　能避免推杆运行到极限位置时发生刚性碰撞，保护内部丝杠与电机轴承不受冲击载荷损坏。后端的电机安装座上集成有编码器线缆的走线槽，线缆可顺着缸筒侧面的走线槽布置到前端，避免设备运行过程中线缆被拉扯或者剐蹭。在实际选型应用中，需要注意核算电动缸的额定推力、峰值推力、最大运行速度与设备工况的匹配度，比如在压装工位中，需要考虑压装过程中的峰值负载是否在电动缸的短时过载范围内，在高速往复运动的工位中，需要核算丝杠的临界转速，避免长行程工况下丝杠发生共振。这款模型完整还原了电动缸的所有外部安装尺寸、内部传动结构的装配关系，结构工程师在做设备布局时，可以直接调用模型进行空间干涉检查，不需要再手动测绘建模，能大幅缩短设备设计阶段的选型建模周期，同时模型中各零件的装配约束完全按照实际装配关系设置，可直接用于生成爆炸图、装配工艺示意，也能作为基础模型进行定制化修改，比如调整行程长度、更换不同功率的伺服电机、修改前端安装接口形式，快速衍生出适配不同工位需求的电动缸型号。
