心形啮合齿轮创意传动结构设计

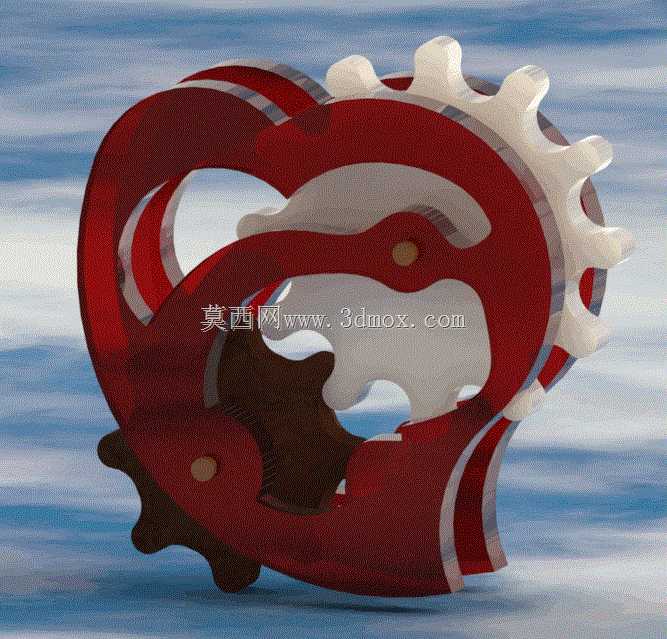

　　这款异形啮合传动结构打破了常规圆形齿轮的设计范式，将传动副的外轮廓拟合为心形造型，在保留齿轮精准啮合传动核心功能的前提下，实现了结构外观的创意化表达。从实际应用场景来看，这类异形创意齿轮结构并非面向高负载工业传动场景，更多适配文创展示装置、桌面动态摆件、科普教具、情人节主题文创礼品的内部传动核心，也可作为机械创意展览、工业设计展示的演示构件，用来直观展现齿轮啮合的运动逻辑，同时兼顾视觉观赏性。

　　在功能特性层面，该结构采用两个非圆齿轮互为共轭的设计逻辑，两个齿轮的齿廓曲线完全按照心形外轮廓做共轭适配，保证传动过程中齿面始终保持正确啮合状态，不会出现卡滞、脱啮、齿间干涉的问题。传动过程中，两个齿轮同步反向转动，整体外轮廓始终维持完整的心形形态，运动过程流畅无顿挫，齿侧间隙控制在合理范围内，既保证转动顺滑，又不会出现过大的回差。齿形采用渐开线齿廓做适配修正，和常规圆形齿轮的加工逻辑具备一定通用性，可通过线切割、3D打印、精铣等工艺实现加工，不需要特殊的定制刀具，降低了小批量制作的成本门槛。

　　设计思路上，首先确定整体心形的外轮廓边界，将轮廓线作为两个齿轮的节曲线参考，通过共轭齿廓的计算方法，逐点推导每个轮齿的齿形参数，保证任意啮合位置的传动比连续变化过程平滑，避免角速度突变带来的运动冲击。两个齿轮的转轴位置设置在对应心形轮廓的对称重心位置，保证转动过程中整体结构的动平衡性能，减少高速转动下的振动问题。轮齿的齿厚、齿高参数参考同模数常规齿轮做等比例适配，保证齿面接触强度足够，即使采用PLA、树脂等3D打印材料制作，也能承受日常演示、摆件运转的负载需求，不会出现断齿问题。结构上没有额外的冗余部件，两个齿轮仅需要配合对应支架、转轴即可完成装配，装配公差要求和常规齿轮传动一致，轴孔采用标准基孔制公差，适配常规直径的金属或塑料转轴，不需要定制特殊规格的连接件。

　　从外形尺寸与安装边界来看，该结构的整体外轮廓在完全啮合状态下为标准心形，长宽比例接近1:1，安装时仅需要预留两个转轴的固定孔位，两个转轴的中心距按照共轭计算的固定值设置，安装支架可采用亚克力板、木板、金属薄板等常见材料制作，支架和齿轮端面的间隙控制在0.2-0.5mm即可，既避免齿轮转动时和支架发生摩擦，又能限制齿轮的轴向窜动。结构的厚度可根据实际使用需求调整，作为桌面摆件时厚度可设置在10-20mm，保证放置稳定性；作为嵌入式文创产品内部构件时，厚度可压缩至5-8mm，适配小型产品的内部安装空间。

　　在实际装配调试过程中，需要注意两个齿轮的初始啮合位置，对准标记齿位后再装入转轴，避免初始位置错位导致的轮廓无法拼合为完整心形的问题。转动过程中，两个齿轮的齿面接触痕迹应均匀分布在齿高中部，若出现局部接触过紧的情况，可对对应齿位做微量修锉，保证全程转动顺滑。该结构的传动比为1:1，两个齿轮转速完全一致，可搭配小型减速电机驱动，实现通电后持续转动的动态效果，电机转速建议控制在30-60rpm，转速过高会因为非圆轮廓的动平衡特性产生轻微振动，影响展示效果和结构寿命。作为手动演示教具使用时，直接拨动任意一个齿轮即可带动另一个齿轮同步转动，操作门槛低，能直观展示非圆齿轮的传动特性，帮助初学者理解共轭齿廓的设计逻辑，打破对齿轮必须为圆形的固有认知。
