多规格矩形管端部封堵构件结构设计

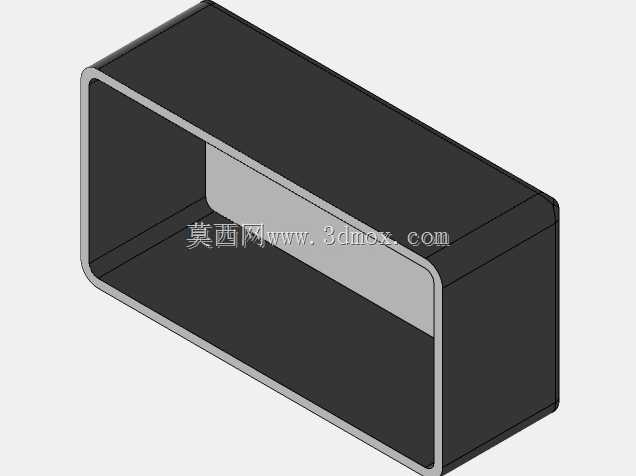

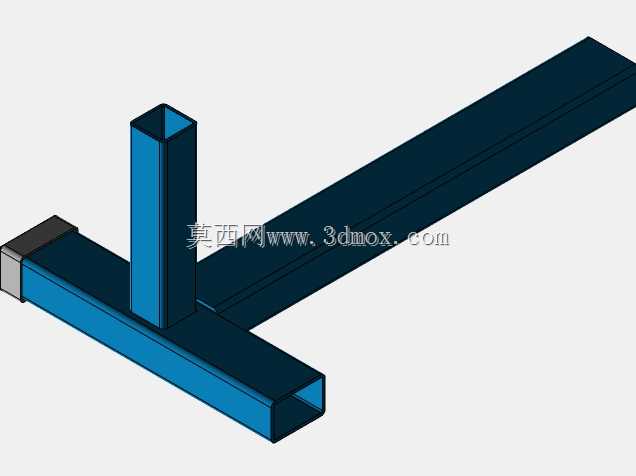

　　在框架类结构的实际装配场景中，矩形管作为常用的结构型材，被大量应用在工装架体、家具支撑、设备护架、通讯走线架等场景中，管端的封堵处理是结构收尾阶段不可忽视的环节——未做封堵的矩形管端口不仅容易在搬运、使用过程中划伤操作人员，还会让管腔内部进入灰尘、杂物、积水，长期使用后会从内部加速型材锈蚀，同时外露的锋利端口也会影响整体结构的外观完整性。这款矩形管堵头就是针对这类场景设计的嵌入式封堵构件，适配20x30、40x60、40x80、60x80、50x100等多种常用规格的矩形型材端口，能够直接嵌入管腔完成固定，不需要额外的粘接或者紧固件辅助。

　　从实际使用的功能逻辑来看，这类堵头的核心作用首先是实现管端的物理封闭，隔绝管腔与外部环境的直接连通，在仓储、物流设备的架体应用中，能够避免货物碎屑、清扫积水进入管腔造成的积污锈蚀；在民用家具的金属框架场景中，封堵后的管端不会外露锋利切口，避免日常使用中剐蹭衣物、磕碰伤人，同时平整的封堵端面也能让框架落地或者与其他构件对接时保持接触面均匀，不会出现端口硌伤地面、对接面缝隙不均的问题。在通讯走线架的应用场景中，这类堵头还能避免线缆穿设过程中被管端的锋利毛边割破绝缘层，降低布线过程中的线缆损伤风险。

　　设计层面上，这款堵头采用了和矩形管内腔匹配的直插式结构，嵌入段的外形尺寸与对应规格矩形管的内孔尺寸保持合理的过盈配合量，安装时只需要将堵头对准管腔按压到位，就能依靠配合面的摩擦力实现可靠固定，不会在日常使用中出现松动脱落的问题。外露的封堵端面做了略大于管体外轮廓的限位翻边，安装到位后翻边会完全覆盖管端的切口截面，把型材切割产生的毛刺、不平整断面完全遮挡在翻边内侧，既提升了外观的整洁度，也能避免切割毛刺外露造成的安全隐患。针对不同规格的矩形管，堵头的嵌入段长度做了匹配性设计，小规格型材对应的堵头嵌入段长度更短，避免占用过多管腔内部空间影响型材内部穿线、内置连接件的安装；大规格型材对应的堵头嵌入段适当加长，保证大尺寸端口的封堵配合足够稳固，不会因为受力出现歪斜脱落。

　　从安装边界的角度来看，这款堵头的适配范围覆盖了当前框架结构中最常用的几种矩形管规格，不需要针对单一规格单独开模制作封堵件，在多规格型材混用的框架结构中，可以统一选型配套，减少物料采购的种类。安装过程不需要特殊工具，徒手按压或者用橡胶锤轻敲即可完成装配，装配后堵头的外露端面和管体外壁保持垂直，在需要通过管端安装可调脚杯、连接脚垫的场景中，平整的封堵端面可以作为均匀的受力面，避免脚杯锁紧时出现受力偏斜、架体不稳的问题。堵头的外露端面没有多余的凸起或者标识，装配后和型材端部贴合紧密，不会出现突出的棱角，整体视觉效果简洁统一，适配工业设备、民用家具、通讯机架等不同场景的外观要求。

　　在结构强度的设计考量上，堵头的整体壁厚做了均匀化处理，嵌入段的侧壁做了轻微的拔模斜度，既方便安装时的导向导入，也能在嵌入后让配合面的受力更加均匀，不会出现局部应力集中导致的堵头开裂问题。翻边位置做了小圆角过渡，没有尖锐的棱角，即使人员磕碰在堵头位置也不会造成划伤。针对户外使用的框架场景，这种嵌入式的封堵结构能够避免雨水顺着管端缝隙流入管腔，配合型材表面的防腐层，能够大幅提升户外架体的整体使用寿命，减少后期维护的工作量。在需要经常拆装的模块化框架结构中，这类堵头可以反复拆装使用，不会因为单次拆卸就出现配合失效的问题，适配模块化设备架、展会展架等需要反复组装拆卸的应用场景。
