跨工位循环移载箱式物料输送装置

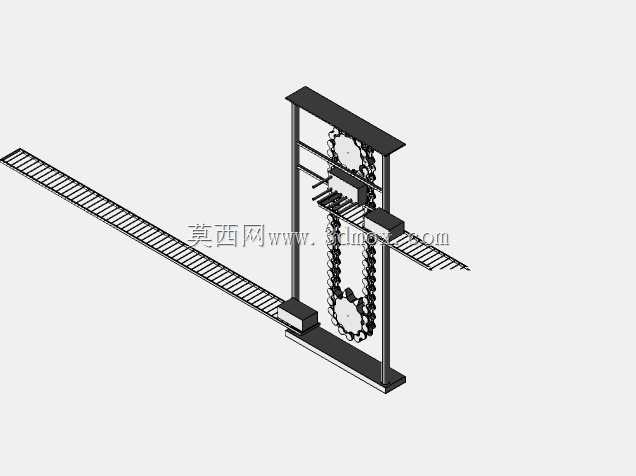

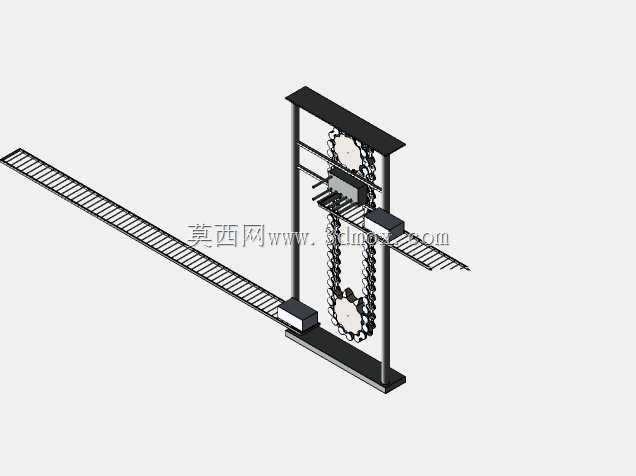

　　在离散制造车间的物料流转环节，不同高度工位间的箱式工件转运一直是产线布局的常见痛点，这套移载输送结构正是针对这类场景开发的专用输送单元，可适配电子组装、小件机加工、包装分拣等多类生产场景的跨层物料传递需求，替代传统人工搬运转接的作业模式，减少工位间的物料等待时间。从结构组成来看，整套装置分为水平输入段、垂直循环提升段、水平输出段三个核心功能区，水平段采用窄幅链板承载结构，链板表面做防滑处理，可承载常规尺寸的周转箱、工件托盘，输入段可对接前序工位的出料端，输出段可直接衔接下一工序的进料位置，无需额外增设转接导向结构。垂直段采用双侧链条循环传动结构，链条上均匀设置承载托块，托块间距根据常规周转箱的高度尺寸做匹配设计，

　　当箱式物料从水平输入段输送至垂直段入口时，随链条运行的托块会托住箱体底部，带动箱体沿垂直框架做上升运动，到达顶部输出高度后，托块随链条转向回程，箱体则顺势进入水平输出段，完成跨高度的物料移载动作。设计过程中，垂直段的框架采用矩形钢管焊接成型，作为整套结构的承载基准，框架上下两端分别设置主动链轮轴与从动张紧链轮轴，主动轴端预留动力安装接口，可根据实际输送节拍需求匹配对应功率的减速电机，从动轴端设置螺杆张紧结构，可调整链条的张紧程度，避免长期运行后链条松弛出现跳齿、卡顿问题。水平输送段的机架采用铝型材拼装结构，与垂直段框架通过螺栓刚性连接，可根据现场的工位布局需求调整水平段的伸出长度，适配不同的安装间距。整套装置的安装边界需要注意，

　　垂直段的机架底部需要做地脚固定，避免运行过程中因链条传动的振动出现整机偏移，水平段的支撑高度可通过底部的可调脚杯做微调，保证与对接工位的输送面高度差控制在2mm以内，避免箱体输送过程中出现卡滞。在功能特性上，这套结构可实现连续式的循环输送，相比往复式提升结构，输送节拍更快，单小时可完成120-180件箱式物料的转运，且运行过程中无空行程回程浪费，传动效率更高。托块的形状做了倒角导向设计，即使箱体在水平段输送时存在少量位置偏移，托块也能顺利插入箱体底部完成托举，不会出现撞箱问题。链条传动部位外侧设置可拆卸的防护挡板，避免车间杂物落入传动间隙造成设备故障，同时满足车间的安全防护要求。实际应用中，

　　这套结构可根据输送物料的单重调整链条规格与托块的承载厚度，针对重量较大的工件，可将单侧单链条结构改为双侧双链条传动，提升垂直段的承载能力，水平段的链板宽度也可根据常用周转箱的尺寸做对应调整，适配不同规格的物料输送需求。在产线布局时，这套装置占用的地面面积极小，垂直段的投影宽度仅为0.6m左右，长度可根据水平段的需求灵活调整，非常适合车间空间紧凑、需要跨高度输送物料的工位场景，比如两层装配线之间的工件转运、加工设备与料架之间的物料传递、包装工位与码垛工位之间的箱料输送等场景都可适配。结构的传动路径做了优化设计，链条的运行轨迹全程做导向限位，避免高速运行时链条出现摆动，保证物料提升过程中的运行平稳性，不会出现箱体倾斜掉落的问题。
