奥林匹亚电磁驱动多通路精密注射泵结构

　　这款多通路注射泵的结构设计，核心面向小流量高精度流体加注场景，在水处理药剂投加、实验室试剂精准输送、小型化工生产线助剂配比这类对流量误差控制要求严苛的工况中适配性极强。不同于常规单头计量泵单路输送的局限，该结构在泵头端集成了四个独立的流体通路单元，可同时完成四种不同介质的定量输送，也可通过通路组合实现单路大流量或者多路梯度流量的输出，适配多组分药剂同步投加的工况需求，能大幅缩减多介质投加场景下的设备占用空间，减少外接管路的连接节点，降低管路漏液的风险。

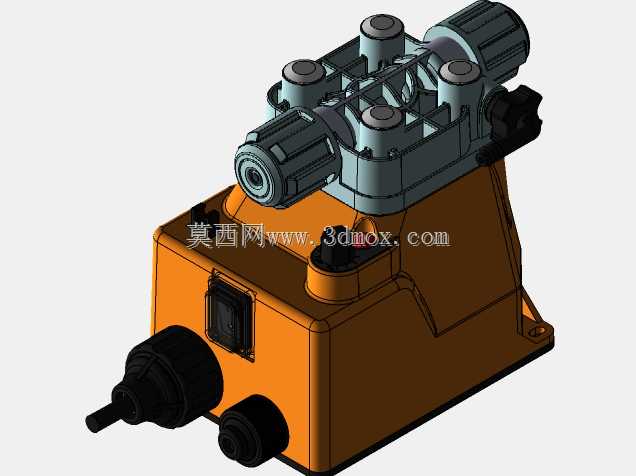

　　从结构布局来看，驱动端与泵头端采用上下分层的模块化设计，下部橙色壳体为电磁驱动与控制单元的安装腔体，腔体外壳做了加厚的加强筋设计，既可以抵御驱动单元工作时产生的振动，也能在壁挂或者平台安装时提供足够的结构刚性，避免长期运行出现壳体形变影响计量精度。壳体侧面预留的电气接口做了下沉式设计，安装时线缆接头可完全嵌入接口槽内，不会突出壳体表面，在狭小安装空间内布线时不会与周边设备产生干涉。下部腔体的底部预留了四个带安装沉孔的固定脚，安装孔位的间距按照常规小型加药装置的安装基板标准尺寸设计，既可以通过螺栓直接固定在设备安装面板上，也可搭配专用支架实现壁挂安装，安装边界的尺寸控制充分考虑了小型集成设备的内部空间余量，不需要额外预留过多的操作与安装间隙。

　　上部的泵头单元采用独立的密封腔体设计，每个通路的柱塞与单向阀组件都做了独立的密封隔层，不同通路之间不会出现介质串流的问题，哪怕输送的介质存在轻微腐蚀性，也不会因为串流影响其他通路的正常运行。泵头端的进出液接口采用统一的标准外螺纹规格，可直接适配常规的流体输送软管与硬管接头，不需要额外定制转换接头，现场安装时的管路适配成本更低。每个通路顶部的调节旋钮做了防滑齿结构，手动调节行程时不需要借助额外工具，即可完成单路流量的微调，调节过程中旋钮的阻尼感均匀，不会出现空程或者卡顿的问题，能保证流量调节的线性度。

　　设计过程中充分考虑了日常维护的便捷性，泵头端与下部驱动单元的连接采用快拆式的卡扣结构，不需要完全拆解设备壳体，即可单独将泵头部分拆下更换密封件或者清理单向阀处的杂质，维护时的拆装步骤大幅简化，能减少设备停机维护的时间。驱动单元内部的电磁组件做了全密封灌封处理，哪怕在高湿度或者有少量药剂飞溅的工况下，也不会出现电路短路或者组件锈蚀的问题，提升了设备在复杂工况下的运行稳定性。

　　从安装边界来看，设备整体的重心落在下部驱动腔体的中心位置，不管是水平平台安装还是垂直壁挂安装，都不会出现重心偏移导致的固定件受力不均问题，泵头端的所有接口都朝向外侧，管路连接时不需要弯折管路即可完成对接，能减少管路弯折带来的流体阻力变化，保证计量精度的稳定性。设备侧面预留的手动排气按钮位置刚好在日常操作的顺手高度，调试设备时不需要俯身或者探手到设备背面，即可完成泵头内的空气排空操作，调试过程的操作效率更高。

　　不同于大型工业计量泵的厚重结构，这款注射泵的结构设计在保证结构强度的前提下，尽可能压缩了非功能区域的空间占用，壳体的所有棱角都做了圆弧过渡处理，既可以避免安装调试过程中尖锐棱角划伤操作人员，也能减少壳体表面的积灰死角，日常清洁维护更加方便。泵头部分的材质选用耐常见化学药剂腐蚀的工程塑料，在输送常规水处理药剂、实验室试剂时不需要额外做防腐处理，材质的刚性足够支撑柱塞长期往复运动的磨损，不会因为长期运行出现泵头形变导致的密封失效问题。
