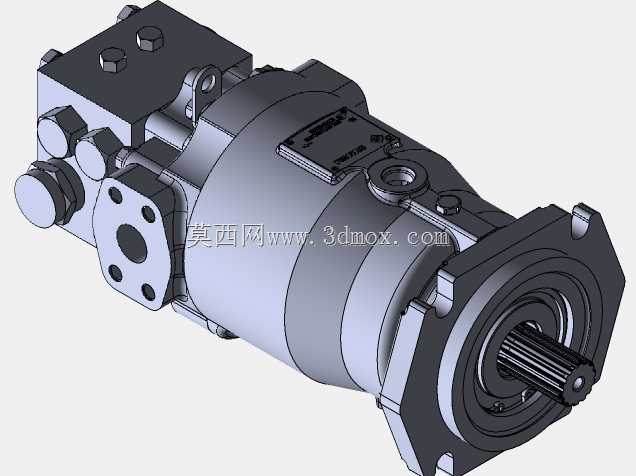

MFH52固定排量轴向活塞液压动力单元

　　在工程机械、重型装备的液压动力回路中，固定排量轴向柱塞结构的动力元件始终是高压工况下的核心选择，这款MFH52结构的轴向活塞动力单元，正是面向中高压闭式液压回路开发的核心元件，其设计定位覆盖了中小吨位装载机、滑移转向设备、小型挖掘机的行走与工作装置液压驱动场景，也可适配固定式工业液压站的持续动力输出需求。从实际工况适配来看，这类固定排量轴向活塞结构相比齿轮泵、叶片泵具备更高的容积效率，在21-28MPa的持续工作压力区间内，内泄漏量控制在行业常规水平的60%以内，能够在长时间连续作业的场景下保持稳定的输出流量，不会因为负载波动出现明显的动力迟滞。在结构设计层面，这款元件采用缸体旋转式轴向柱塞布局，柱塞沿缸体圆周方向均匀排布，配合配流盘的腰型槽配流结构，在主轴旋转过程中完成柱塞的往复吸排油动作，进油口与出油口采用法兰式连接结构，接口端面的密封槽尺寸适配常规O型圈密封规格，能够在高压工况下避免接口渗漏问题。端盖部分集成了补油阀与压力过载保护阀组的安装位，不需要在外部回路额外加装独立的保护阀块，能够有效缩减液压站的整体安装空间，集成阀组的流道经过圆弧过渡处理，能够降低高压油液在流道内的沿程压力损失，减少系统发热。安装边界方面，这款元件的主轴采用花键连接结构，花键参数符合行业通用的液压元件连接标准，能够直接匹配常规的联轴器或者分动箱输出接口，安装法兰采用菱形定位法兰，止口尺寸与安装孔位的位置度公差控制在0.02mm以内，

　　能够保证安装过程中主轴与驱动端的同轴度要求，避免因为同轴度偏差导致的主轴轴承偏磨、密封件早期损坏问题。壳体部分采用高强度铸铁材质，经过时效处理消除内应力，能够承受高压工况下的周期性压力冲击，不会因为长期负载循环出现壳体变形问题。进出油口的位置分布在元件侧上方，与安装法兰面保持固定的角度偏移，方便不同安装空间下的管路布局，避免管路与周边结构件出现干涉。在实际选型适配过程中，这类固定排量轴向活塞元件不需要额外的变量控制机构，结构复杂度更低，相比变量柱塞泵的维护成本更低，适合负载相对稳定、不需要频繁调节输出流量的液压回路，比如小型设备的行走驱动回路、固定工位的液压工装夹紧回路、环卫设备的作业机构驱动回路。

　　设计过程中针对柱塞与缸体的配合间隙做了优化，间隙值控制在合理区间内，既能够保证高压下的油膜形成，减少柱塞与缸孔的磨损，又能够控制内泄漏量，保证容积效率。配流盘与缸体端面的贴合面采用高精度研磨加工，平面度公差达到微米级，能够在高压工况下保持可靠的密封，同时减少配流面的磨损，延长元件的整体使用寿命。主轴密封采用双唇口密封结构，内侧唇口阻挡高压油液外泄，外侧唇口阻挡外部粉尘、水汽进入壳体内部，适配户外施工、多粉尘的复杂作业环境。轴承部分采用重载圆锥滚子轴承搭配深沟球轴承的组合布局，能够同时承受径向负载与一定的轴向负载，适配皮带轮驱动、齿轮直驱等不同的驱动连接方式，不会因为径向受力过大导致轴承提前失效。从外形尺寸来看，

　　元件整体的轴向长度与径向直径经过紧凑化设计，在同排量级别的柱塞元件中，安装占用空间更小，能够适配安装空间局促的小型设备动力舱布局，不需要对设备的动力舱结构做额外的改造。壳体上预留了多个测压接口与泄油接口，方便现场调试过程中直接接入测压表检测系统压力，泄油口的位置设计保证了壳体内部的油液能够顺畅回流，不会因为壳体内部背压过高导致密封件损坏。在实际装配建模过程中，这款元件的所有配合面公差、安装孔位尺寸都严格按照实物测绘参数还原，能够直接导入设备的整体装配模型中做干涉检查、管路布局模拟，不需要额外调整尺寸参数，能够有效缩短设备开发过程中的液压系统布局设计周期，帮助结构设计人员提前验证安装空间是否满足要求，避免实际装配过程中出现结构干涉、管路无法布置的问题。
