俄标НШ100А-3型齿轮式液压泵结构

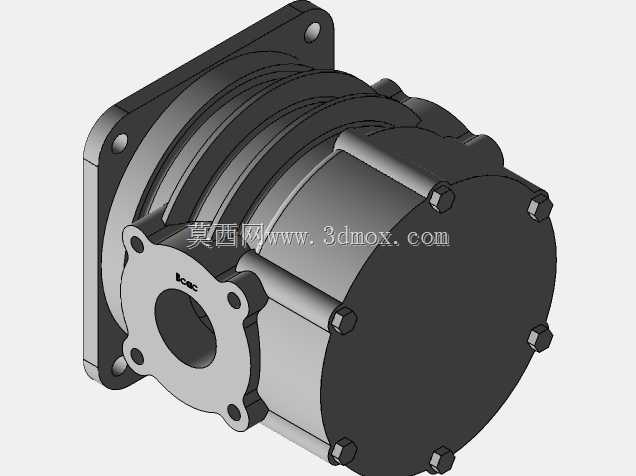

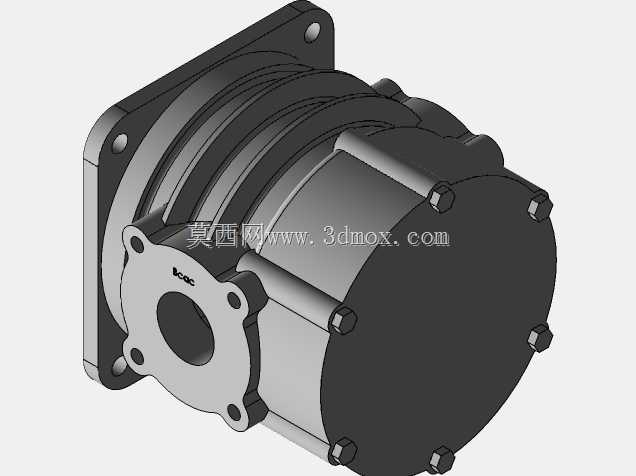

　　这款外啮合齿轮式液压泵的三维结构，完整还原了俄标НШ系列液压泵的实体特征，这类泵在工程液压系统里属于核心动力转换元件，主要负责将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油源。从实际应用场景来看，这类大排量齿轮泵常配套在重型工程机械、农用机械、特种作业车辆的液压系统中，负责给液压油缸、液压马达等执行元件输送高压油，完成举升、转向、行走驱动、工作装置动作等核心功能，相比叶片泵、柱塞泵，外啮合齿轮泵的结构更简单，抗污染能力更强，对液压油清洁度的耐受度更高，在野外作业、工况复杂的场景下故障率更低，维护成本也更可控。

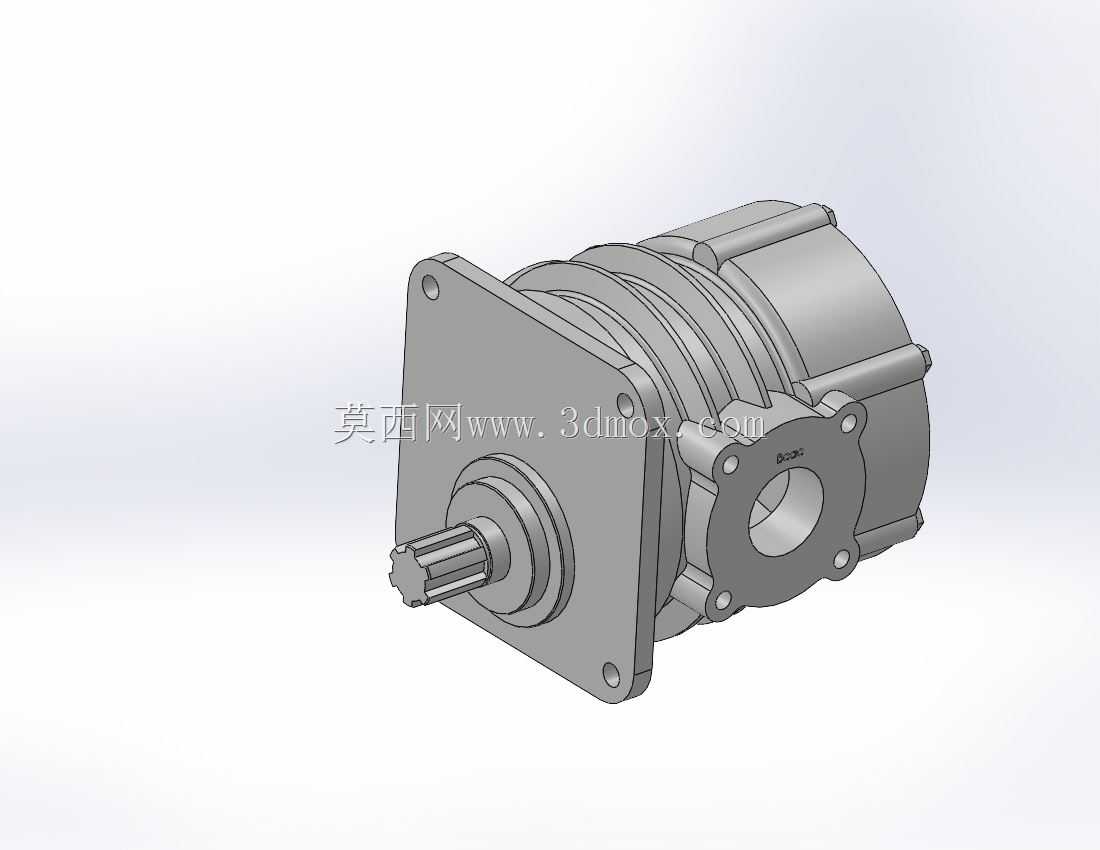

　　从结构设计思路来看，这款泵采用了方形法兰端盖的安装形式，输入轴为花键轴结构，花键连接相比平键连接能传递更大的扭矩，同时具备更好的对中性，在承受交变载荷、频繁正反转的工况下，花键连接的应力分布更均匀，不容易出现键槽压溃、轴头断裂的问题。泵体的进出油口采用侧置法兰式连接结构，这种连接方式的密封可靠性更高，在高压工况下不容易出现渗漏，同时侧置油口的布局能让泵在安装时更灵活适配不同的管路走向，不需要额外增加过多的管路转接件。泵体的分段式壳体设计，将齿轮腔、密封腔、轴承支撑腔做了分隔，高压腔和低压腔的卸荷槽做了内置处理，能有效降低齿轮啮合过程中的困油现象，减少泵运行时的振动和噪音，同时壳体外部的环形加强筋结构，既提升了壳体的承压能力，也能增加壳体的散热面积，让泵在长时间连续运行时，能通过壳体表面将液压油携带的热量更好地散发到空气中，避免油温过高导致的密封件老化、油液粘度下降问题。

　　从安装边界和尺寸配合来看，这款泵的方形安装法兰上设置了四个对称的安装通孔，孔位的中心距、法兰端面的止口尺寸都严格匹配俄标液压元件的安装规范，能直接适配对应机型的动力输出端安装座，不需要额外做安装转接板。输入花键轴的伸出长度、花键的模数和齿数都做了标准化设计，和原动机输出端的花键套能直接配合，轴端的密封采用了双唇口骨架油封，外侧的唇口负责阻挡外部的灰尘、泥水进入泵体内部，内侧的唇口负责封堵高压油的渗漏，两道密封之间还预留了泄油通道，即使内侧密封出现轻微渗漏，渗漏的油液也能通过泄油通道流回低压腔，不会出现油液外漏的问题。泵体的整体轴向尺寸控制紧凑，在保证齿轮啮合长度、满足排量要求的前提下，尽可能压缩了泵的整体长度，让泵在安装时不会占用过多的主机安装空间，适配更多紧凑型液压动力单元的布局需求。

　　从功能特性来看，这款泵的齿轮采用了高精度磨齿工艺，齿面的粗糙度和形位公差控制严格，齿轮啮合时间隙均匀，能有效减少内泄漏，提升泵的容积效率，在额定转速下能稳定输出额定流量的压力油，同时齿轮两端的压力补偿侧板，能在泵工作时根据输出压力的高低自动调整侧板和齿轮端面的间隙，压力越高，侧板和齿轮端面的贴合越紧密，能在高压工况下依然保持较高的容积效率，避免高压下内泄漏急剧增大导致的流量不足、系统压力上不去的问题。轴承采用了重载滚针轴承，能承受齿轮啮合产生的径向力，在长时间连续高压运行的工况下，轴承的使用寿命更长，不需要频繁更换轴承维护。整个泵的所有密封件都采用了耐油橡胶材质，能适配常规的矿物型液压油，在-20℃到80℃的工作温度区间内都能保持良好的密封性能，不会因为温度变化出现密封件硬化、过度膨胀导致的密封失效问题。

　　在实际选型适配时，这类齿轮泵的安装接口、输入轴形式、进出油口方向是核心匹配要素，三维模型完整还原了所有安装配合面的尺寸特征，结构设计人员在做液压系统布局时，可以直接调用这个模型进行装配干涉检查，确认泵和周边的原动机、阀组、油箱、管路的位置关系，避免实际装配时出现空间干涉、管路无法对接的问题。同时模型也完整呈现了泵的内部结构组成，对于做液压元件拆解、维修教学的场景来说，也能直观展示齿轮泵的内部装配关系，帮助维修人员快速理解泵的工作原理和拆装顺序，减少维修过程中的误操作。
