KTM越野摩托车前制动盘结构设计

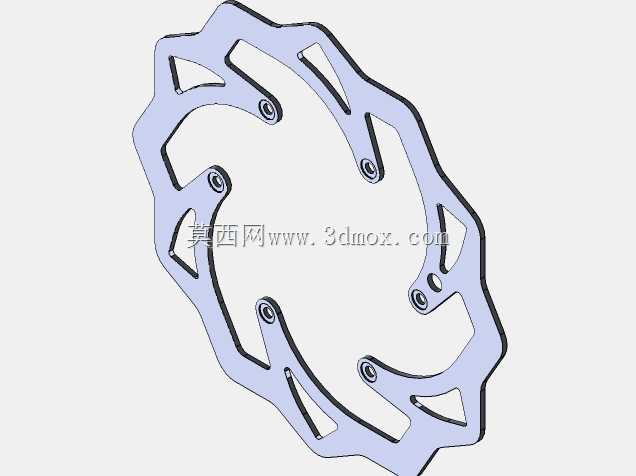

　　越野摩托车在非铺装路面行驶时，前制动系统承担了整车70%以上的制动负荷，前轮制动盘的结构合理性直接决定了制动响应速度、热衰减抗性以及复杂路况下的骑行安全性。这款适配KTM EXC系列越野车型的前制动盘，在结构设计上充分考虑了林道穿越、场地越野等多场景的使用需求，整体采用波浪形外轮廓设计，区别于传统圆形制动盘的结构，这种异形轮廓在制动过程中可以让刹车片与盘片的接触边缘形成周期性的刮削作用，及时排走制动过程中产生的磨屑，避免硬质磨屑夹在刹车片与盘片之间造成异常磨损，同时波浪形的边缘结构能够增加盘片与空气的接触面积，在连续制动工况下提升散热效率，降低热衰减带来的制动力下降风险。

　　从安装边界来看，盘片中心区域设置了6个均匀分布的安装孔位，孔位的位置度公差严格控制在0.05mm以内，能够与前轮轮毂的安装凸台完全匹配，安装时无需额外加工适配，孔位周边做了局部加厚处理，避免紧固螺栓压紧时造成盘片局部应力集中，同时在安装孔与外摩擦区域之间，设计了多组异形镂空结构，这些镂空结构并非单纯为了减重，一方面可以进一步提升盘片的空气流通效率，让行驶过程中的气流能够穿过镂空区域带走摩擦产生的热量，另一方面可以通过镂空结构的形变余量，吸收制动过程中产生的热膨胀应力，避免盘片在高温下出现翘曲变形，导致制动时出现抖动、异响等问题。

　　摩擦工作面的平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6的精度要求，能够保证刹车片与盘片接触时的贴合度均匀，不会出现局部接触压力过大导致的偏磨问题。盘片的整体厚度经过多轮工况验证，在保证结构强度的前提下控制了合理的重量，既不会因为过厚增加前轮的簧下质量影响操控灵活性，也不会因为过薄导致长时间使用后出现磨损超限、强度不足的问题。在实际越野场景中，车辆经常会遇到泥沙、碎石冲击的情况，波浪形的外边缘相比圆形边缘，能够在车轮转动时更好地将附着在盘片表面的泥沙甩离，减少泥沙进入刹车片与盘片之间造成的磨粒磨损，延长盘片和刹车片的使用寿命。

　　设计过程中针对制动盘的受力工况做了有限元分析，模拟了紧急制动、连续下坡制动、侧滑时单侧受力等多种极限工况下的应力分布，对镂空结构的转角位置都做了圆弧过渡处理，避免应力集中导致的盘片开裂问题。安装孔的位置设计避开了盘片受力的主应力路径，保证在最大制动力矩输出时，安装位置不会出现结构失效。盘片的材质适配常规的烧结金属刹车片，摩擦系数稳定，在干湿不同的路况下都能保持稳定的制动力输出，不会因为遇水出现制动力骤降的问题。

　　从装配关系来看，这款制动盘可以直接替换同车型的原厂前制动盘，安装时只需对准轮毂上的定位销，拧紧紧固螺栓即可达到设计要求的装配精度，不需要额外的调整工序。盘片的外轮廓尺寸经过精准校核，安装后不会与前减震、泥瓦等周边部件发生运动干涉，车轮在最大转向角度、减震压缩到极限行程时，都能保持足够的安全间隙。在实际使用中，这种波浪形制动盘相比传统圆形盘，制动时的手感更加线性，不会出现制动力突然陡增的情况，便于骑手在越野路段精准控制制动力度，在通过湿滑、松软路面时能够有效避免前轮抱死导致的摔车风险。
