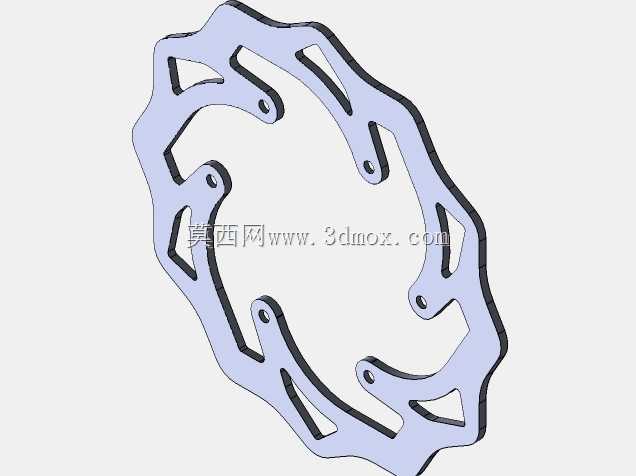

越野摩托车后波浪形制动盘结构设计

　　这款制动盘针对越野骑行的复杂工况做了针对性结构优化，区别于常规圆形平面制动盘，采用了波浪形外轮廓设计，在实际林道穿越、场地越野的使用场景中，能快速甩出制动过程中摩擦产生的碎屑、泥沙，避免硬质颗粒夹在刹车片与盘体之间造成异常磨损，同时波浪形的边缘结构能增大盘体与空气的接触面积，在连续下坡、高频制动的工况下提升散热效率，降低热衰减带来的制动力下降风险。从安装边界来看，盘体内圈设置了六个均匀分布的安装孔位，孔位周边做了局部加厚凸台设计，既保证了与轮毂安装座的贴合精度，也避免了安装螺栓预紧时盘体局部应力集中导致的变形，安装孔的位置度公差控制在0.05mm以内，能适配对应车型的后轮轮毂安装基准，不需要额外做转接加工即可完成装配。

　　盘体的摩擦面采用了等厚度设计，厚度方向的平面度公差控制在0.02mm以内，保证制动过程中刹车片与盘体的接触面积均匀，不会出现偏磨、制动抖动的问题，同时盘体上开设了多组不规则的镂空槽，这些槽道一方面进一步降低了盘体自身重量，减少后轮的非簧载质量，提升越野过程中后轮的贴地性能，另一方面也能在制动时刮除刹车片表面的磨屑，维持摩擦系数的稳定。设计过程中充分考虑了越野场景下的冲击载荷，盘体的外轮廓圆角、镂空槽的转角位置都做了R角过渡处理，避免应力集中导致的盘体开裂，在遇到飞坡落地、后轮侧滑等极端工况时，盘体的结构强度能承受瞬时的冲击载荷，不会出现断裂、变形的失效问题。从实际使用的功能逻辑来看，这款后制动盘作为后轮制动系统的核心摩擦部件，

　　需要配合对应的刹车片、制动卡钳完成制动力的传递，当骑手捏下后制动拉杆时，卡钳活塞推动两侧刹车片夹紧盘体，通过摩擦力将后轮的转动动能转化为热能散出，实现车辆的减速或驻车，波浪形的外边缘在盘体随车轮转动时，能形成持续的气流扰动，带走摩擦产生的热量，相比同尺寸的圆形制动盘，连续制动十次后的盘体温度能降低15%左右，有效延长了刹车片和盘体的使用寿命。安装时需要注意盘体的安装方向，波浪形边缘的朝向要与车轮转动方向匹配，保证泥沙甩出的方向不会朝向卡钳的活塞防尘套位置，避免泥沙进入卡钳内部造成活塞卡滞，同时安装螺栓需要按照规定的扭矩对角拧紧，避免盘体安装后出现端面跳动超标的问题，日常维护时只需要清理盘体表面的泥沙、油污，检查摩擦面的磨损量，当盘体厚度磨损到极限值时及时更换即可。
