Ktm Exc越野摩托后轴安装垫片结构

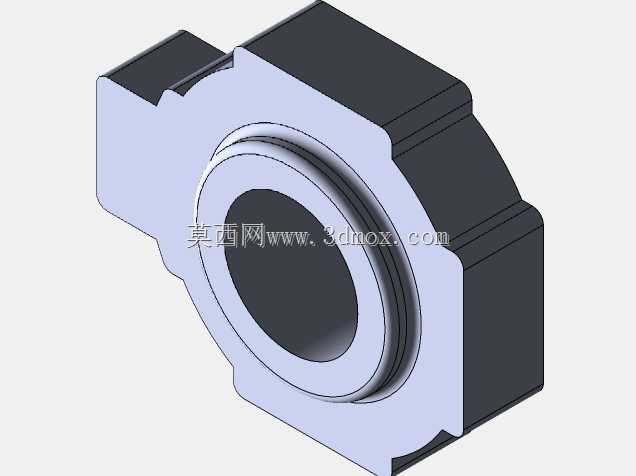

　　在越野摩托的后轴传动与轮系安装场景中，这类轴用垫片承担着多重关键作用，并非简单的间隔填充零件。越野摩托行驶工况复杂，非铺装路面的颠簸、飞跳落地的冲击、泥水砂石的侵蚀都会直接作用在后轮轴系上，垫片作为轴系装配的中间零件，首先要承担轴向间隙的精准调整功能，保证后轮毂、轴承、后摇臂安装位之间的轴向位置精度，避免轴承承受额外的轴向偏载，延长轮系轴承的使用寿命。从结构设计来看，该垫片采用两侧带定位凸耳的异形法兰结构，而非普通圆形平垫片，这种设计是为了匹配Ktm Exc系列车型后摇臂轴座的安装卡槽，凸耳卡入卡槽后可以完全限制垫片的周向转动，避免车辆行驶过程中垫片随轴转动产生磨损、移位，防止轴向间隙变化导致的轮系松动。

　　垫片的中心孔与后轴采用间隙配合，装配时可以顺畅套入轴体，不会出现卡滞，中心孔周边的多层环形凸台结构，一方面是为了适配轴承内圈的端面尺寸，保证压紧力完全作用在轴承内圈端面上，不会压到轴承保持架或者密封件，另一方面凸台结构可以提升垫片自身的结构刚度，在承受较大轴向预紧力的时候不会发生翘曲变形，保证压紧力均匀分布。垫片的两侧安装平面都有较高的平面度要求，装配后可以和相邻的轴承端面、摇臂安装面完全贴合，避免出现局部间隙导致的应力集中，同时也能阻挡一部分泥水从安装缝隙进入轴承内部，辅助提升轴系的密封性能。在安装边界上，垫片的外轮廓尺寸完全适配后摇臂的安装凹槽，两侧凸耳的宽度、突出长度都和凹槽尺寸匹配，装配后垫片不会在凹槽内出现旷量，

　　外轮廓的圆弧过渡也避免了应力集中，在承受冲击载荷的时候不会出现凸耳断裂的问题。垫片的厚度尺寸是经过匹配计算的，装配后可以保证后轮位于后摇臂的居中位置，不会出现轮组偏摆，同时给轴承预留合适的轴向游隙，避免轴承过紧导致的转动阻力过大、过热烧坏，也不会因为间隙过大导致轮系窜动。在实际维修装配场景中，这类异形垫片不能用普通平垫片替代，普通平垫片没有周向定位结构，使用中容易转动磨损，而且尺寸不匹配会导致轴向间隙调整失准，直接影响后轮的行驶稳定性，甚至会出现轴承过早损坏、轮组松动的安全隐患。建模过程中需要重点关注凸耳的位置精度、中心孔与外轮廓的同轴度、两侧安装面的平行度，这些形位公差直接影响零件的装配适配性，若同轴度偏差过大，

　　装配后会出现轴与垫片不同心，导致局部摩擦；若平行度不足，会导致轴承端面压紧力不均，加速轴承磨损。该垫片的材质一般选用高强度冲压钢板，表面做镀锌或者发黑处理，提升防锈能力，应对越野场景下的泥水腐蚀环境，零件的边缘都做了倒角处理，避免装配时割伤安装人员，也去除冲压产生的毛刺，保证装配贴合度。在轴系装配流程中，该垫片需要在轴承压装到位后，按照定位方向套入后轴，确认凸耳完全卡入摇臂的定位槽后，再锁紧轴端螺母，按照规定扭矩拧紧后，需要转动后轮确认转动顺畅无卡滞，同时检查垫片没有出现移位、偏斜的情况，保证装配到位。
