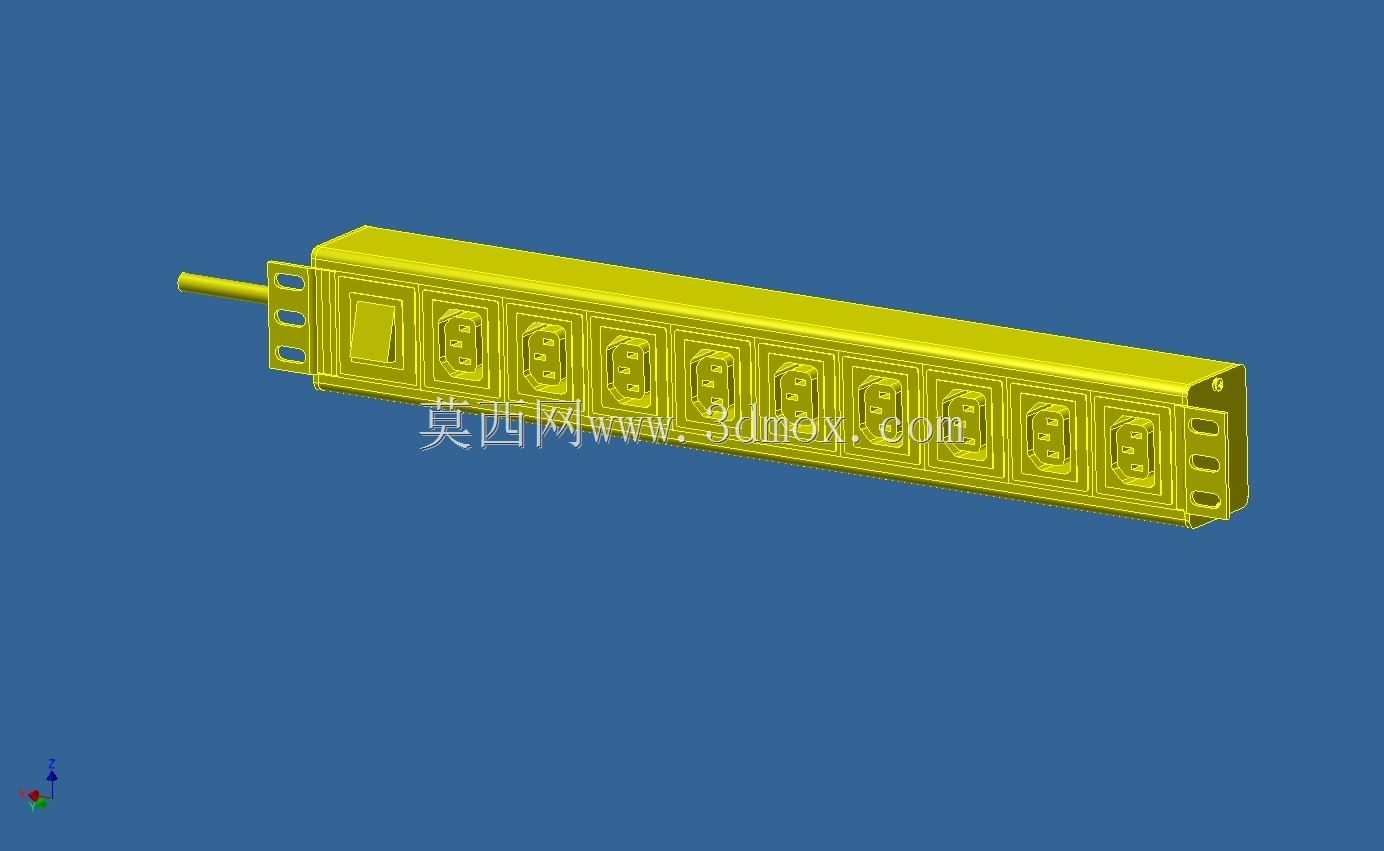

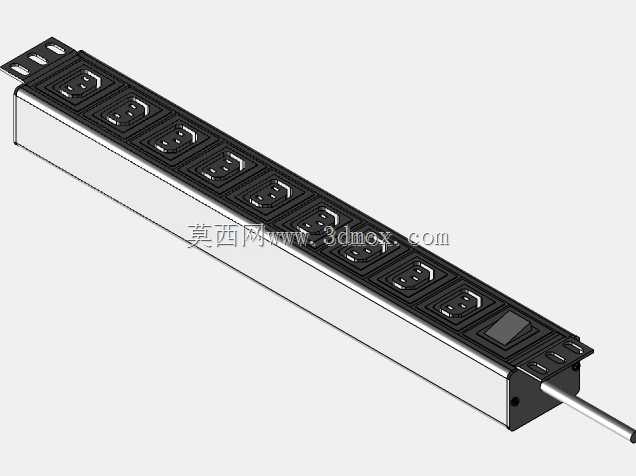

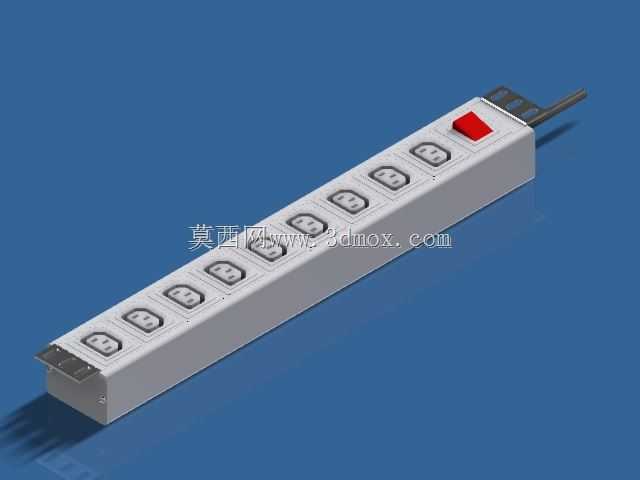

19英寸标准机架式多插孔电源分配单元

　　在标准19英寸机柜的配电体系里，这类机架式电源板是机柜内部供电链路的核心末端部件，日常部署在网络机柜、服务器机柜、工业控制机柜的立柱安装位上，承担着为机柜内堆叠布置的交换机、服务器、工控主机、存储设备等多台用电设备统一分配交流供电的作用，替代零散布置的普通插排，适配机柜内部规整布线、集中供电管理的实际需求。从结构设计来看，整体采用长条形金属壳体，壳体选用冷轧钢板折弯成型，表面做黄色导电氧化处理，既具备足够的结构强度抵抗机柜内部布线拉扯、设备磕碰的外力，也能实现良好的电磁屏蔽效果，减少供电回路对机柜内弱电信号的干扰，同时金属壳体的接地结构可以有效规避漏电风险，满足机房用电的安全规范要求。安装端的两侧预留了标准机架安装挂耳，

　　挂耳上的安装孔位完全匹配19英寸机柜立柱的通用孔距，不需要额外加工转接件，就可以直接通过机柜配套螺丝固定在立柱的任意U位上，安装后壳体正面与机柜立柱平面齐平，不会突出机柜内部的走线通道，也不会干涉相邻U位设备的安装与插拔操作。壳体正面沿长度方向等距布置了多组国标三孔电源插孔，插孔的间距经过专门核算，即使相邻插孔都插入带大尺寸电源适配器的插头，也不会出现互相遮挡的情况，能够充分利用每一个插孔位，避免插孔资源浪费；壳体一端设置了总电源开关，开关采用带防护的翘板结构，操作时可以直接在机柜正面完成整机通断控制，不需要探入机柜内部操作线缆端的开关，日常运维操作十分便捷。出线端从壳体一端引出带护套的供电线缆，

　　线缆出线位置做了防弯折的应力释放结构，避免机柜布线拉扯时线缆内部线芯断裂，护套采用阻燃PVC材质，符合机房布线的阻燃要求。设计过程中首先要匹配19英寸机架的标准安装尺寸，整体长度严格控制在482.6mm的标准机架宽度范围内，壳体深度控制在44mm左右，适配常规机柜的内部纵深空间，不会与机柜后部的理线架、走线槽产生干涉；壳体内部的导电铜排采用一体化冲压成型，减少拼接点的接触电阻，避免大电流供电时出现局部发热的情况，铜排的载流量按照机柜常规10A/16A的供电规格设计，满足多台设备同时供电的载流要求。插孔内部设置安全保护门，单孔插入时保护门不会开启，避免运维过程中误触插孔导致的触电风险，同时插孔的接触弹片采用高弹性锡磷青铜材质，

　　经过多次插拔后依然能保持足够的接触压力，减少接触不良导致的打火、发热问题。在实际机房部署场景中，这类机架式电源板通常会搭配理线架使用，每台设备的供电线缆从设备端引出后，沿理线架规整绑扎后接入对应插孔，避免机柜内部线缆杂乱缠绕，后续设备增减、故障排查时可以快速定位对应供电回路，大幅提升机房运维的效率。相比普通民用插排，这类机架式电源板的结构强度、载流能力、安全防护等级都完全匹配工业机房、通讯基站机柜的使用要求，能够在长时间连续通电的工况下保持稳定工作，不会出现壳体变形、接触件过热、绝缘失效等问题，适配机柜内部相对封闭、散热条件有限的使用环境。建模过程中需要重点还原安装挂耳的孔位尺寸、插孔的间距与外形轮廓、开关的安装位置、线缆出线的应力释放结构，确保模型在做机柜整体装配仿真时，可以直接调用完成虚拟装配，验证安装过程中是否存在干涉、布线空间是否充足，为实际的机柜配电方案设计提供准确的三维参考。
