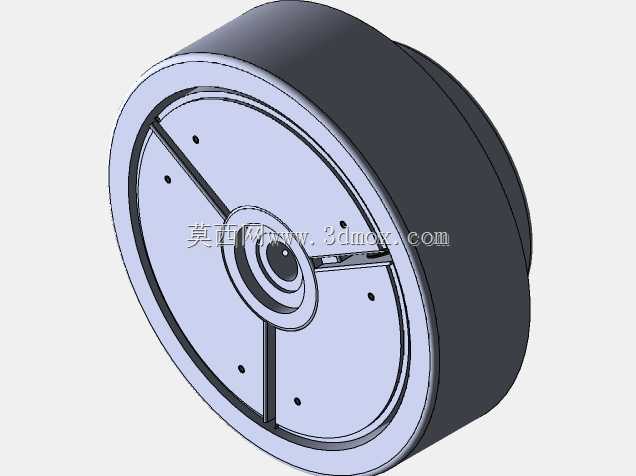

带三飞锤销导向结构的S型离心离合器

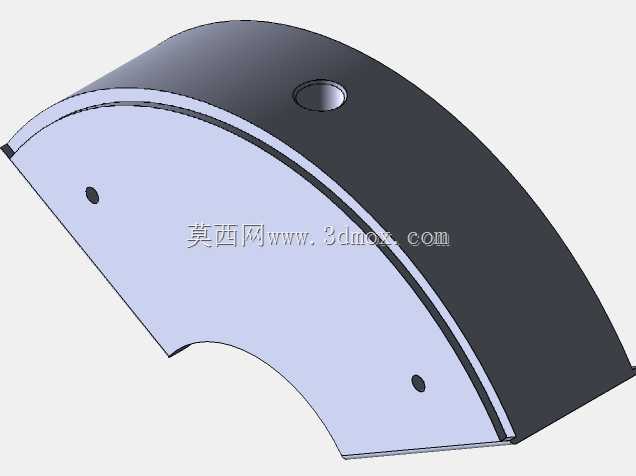

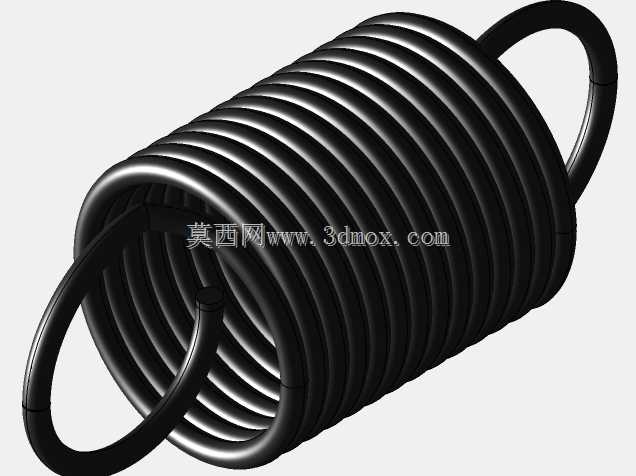

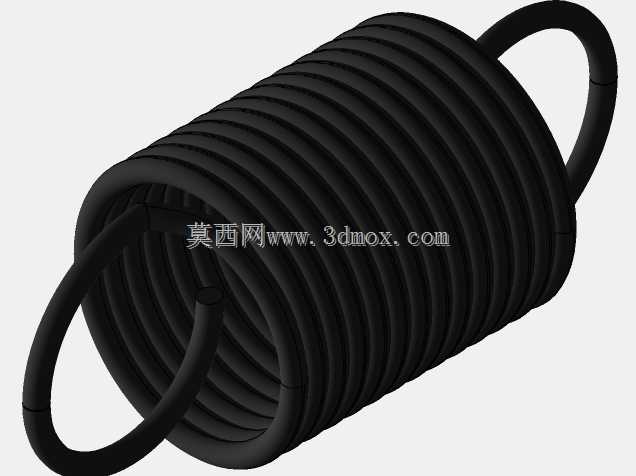

　　这类带飞锤销导向结构的离心离合器，常被用在小型通用动力设备的启动与动力衔接环节，比如园林机械里的割灌机、小型发电机组、微型耕作设备的传动链上，核心作用是在动力输入轴转速达到设定阈值时自动完成动力接合，转速跌落阈值后自动切断动力传递，不需要额外的操纵机构，能大幅简化小型动力设备的操控逻辑，降低操作人员的操作门槛。从结构设计逻辑来看，三个飞锤采用销导向的安装方式，每个飞锤都通过定位销约束在离合器的输入轮毂上，飞锤内部预装的张紧弹簧会在低转速状态下牢牢约束相邻飞锤的张开行程，此时飞锤外侧的摩擦衬片和外围的离合器鼓内壁保持均匀间隙，动力输入和输出端处于完全脱开状态，动力端的空载启动阻力被降到最低，能有效降低启动阶段的动力负载，

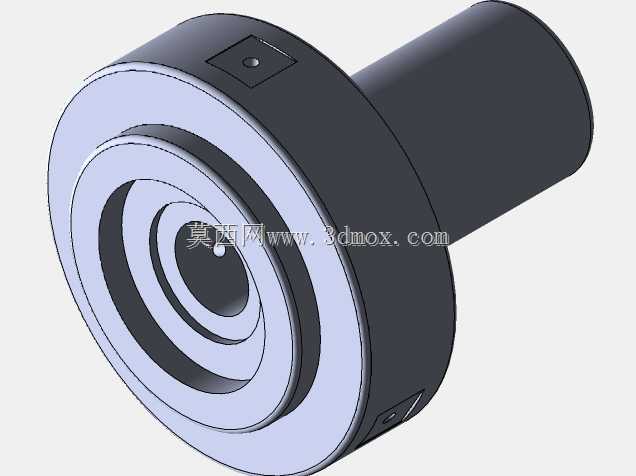

　　避免带载启动造成的动力端过载损伤。当输入轴转速持续升高，飞锤受到的离心力逐步增大，直到离心力能够克服张紧弹簧的预紧弹力时，飞锤会沿着导向销的轨迹逐步向外张开，直到飞锤外侧的摩擦衬片完全贴合离合器鼓的内壁，通过衬片与鼓壁之间的静摩擦力完成扭矩传递，这个接合过程的转速阈值完全由张紧弹簧的预紧力、飞锤的质量分布以及飞锤的回转半径共同决定，设计阶段可以通过调整弹簧刚度、飞锤配重块的厚度来适配不同动力设备的接合转速要求，适配不同功率等级的动力输出需求。从安装边界来看，整个离合器采用盘式同轴安装结构，输入轮毂的中心孔与动力输出轴采用键连接定位，外围的离合器鼓直接与从动负载端连接，整体轴向尺寸紧凑，径向轮廓为规则圆形，

　　不需要额外设计复杂的安装避让空间，安装时只需要保证输入轴与从动端的同轴度在公差允许范围内，就能避免飞锤张开过程中出现偏磨，保证摩擦衬片的磨损均匀性，延长整体使用寿命。设计过程中需要重点关注几个核心参数的匹配：首先是张紧弹簧的预紧力一致性，三个弹簧的预紧力偏差需要控制在极小范围内，否则会出现三个飞锤不同步张开的问题，导致接合过程中出现动力冲击、振动，甚至造成摩擦衬片局部偏磨过早失效；其次是飞锤导向销的配合间隙，间隙过大会导致飞锤张开过程中出现卡滞，间隙过小则容易在高温工况下因为热膨胀出现运动卡滞，需要根据工作环境的温度范围预留合理的配合公差；另外摩擦衬片的摩擦系数选择需要匹配传递的最大扭矩，避免在满负载工况下出现打滑，

　　造成衬片过热烧蚀。这种结构的离合器相比传统的多片式离合器，结构零件数量少，没有复杂的液压或气压操纵回路，日常维护只需要定期检查摩擦衬片的磨损量、张紧弹簧的疲劳程度即可，维护成本极低，非常适合在工况相对简单、对成本敏感的小型通用动力设备上使用，在实际选型过程中，需要根据动力端的额定转速、最大输出扭矩、从动端的负载特性来匹配对应的弹簧刚度和飞锤配重，保证接合过程平顺，不会出现突然接合的冲击感，同时在最高工作转速下能够传递足够的扭矩，不出现打滑失效的问题。
