车辆悬架扭力梁式后桥结构三维设计

项目分类:汽车类 发布时间:2022-06-09 ID:659065

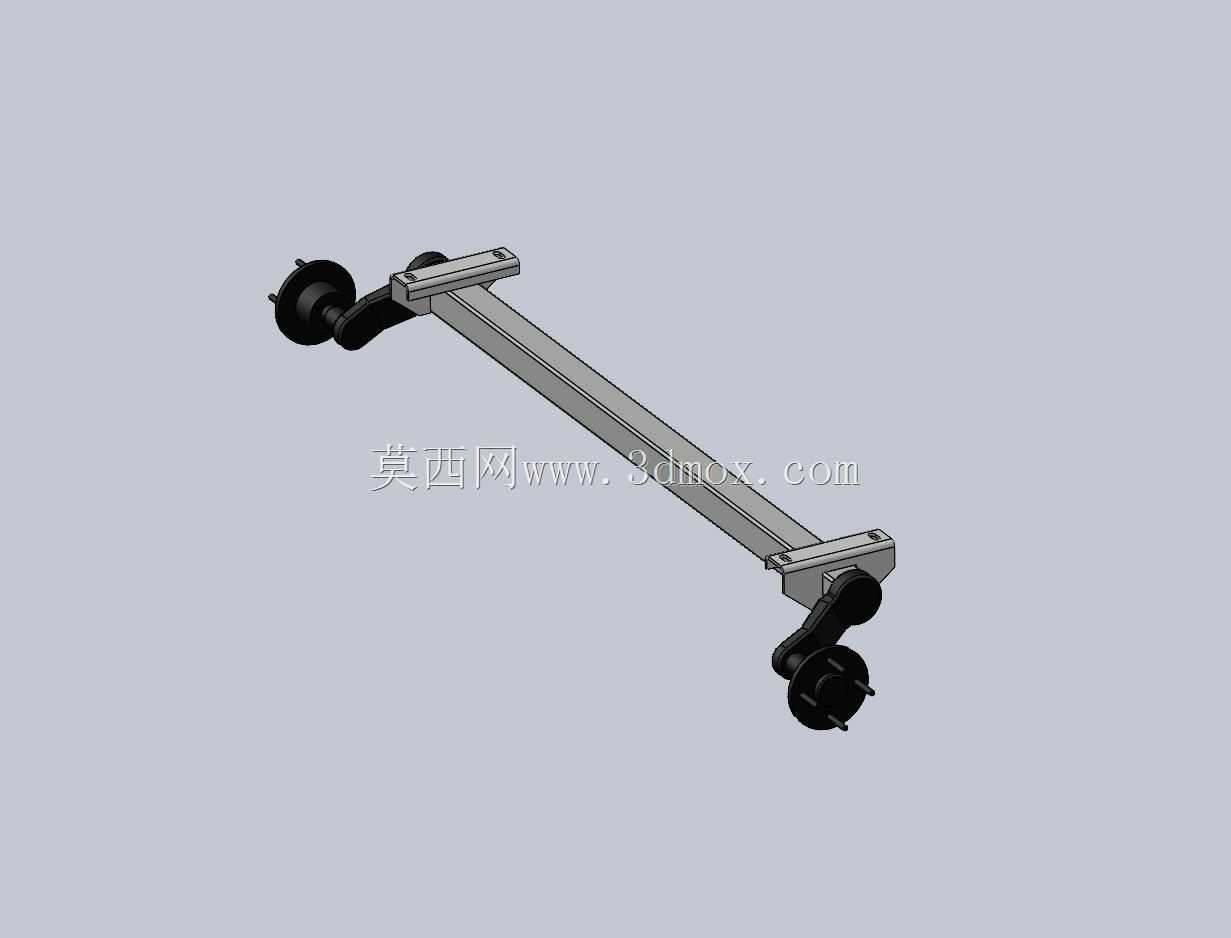

  • 车辆悬架扭力梁式后桥结构三维设计

  该结构为乘用车常用的扭力梁式非独立后桥总成,是前置前驱车型后悬系统的核心承载部件,广泛应用于A0级、A级家用轿车及小型SUV的底盘布局中,承担着承载车身载荷、传递轮端作用力、提供侧倾刚度的核心作用。从结构组成来看,整套总成由纵向布置的扭力梁主梁、两端焊接的纵臂安装座、轮端连接轴头、减震器安装支架、弹簧安装座共同构成,主梁采用变截面闭口型钢成型工艺,中部截面高度大于两端,在保证整体扭转刚度的同时兼顾轻量化需求,避免非独立悬架普遍存在的簧下质量过大问题。在实际装车场景中,该部件通过纵臂前端的橡胶衬套与车身底盘副车架铰接,轮端轴头用于安装轮毂轴承与制动总成,减震器与螺旋弹簧分别固定在梁体两侧的专用安装支架上,当车辆行驶在颠簸路面时,

  两侧车轮的跳动会通过纵臂带动扭力梁产生扭转变形,利用梁体自身的扭转刚度替代部分横向稳定杆的作用,在控制车身侧倾幅度的同时,减少两侧车轮的运动干涉,兼顾后排乘坐空间与底盘调校的舒适性平衡。设计过程中首先需要确定轮距参数与安装硬点坐标,主梁的扭转中心位置需要匹配整车的侧倾中心高度,避免出现转向过度或不足的操控特性,纵臂的铰接点位置需要经过运动学校核,保证车轮在上下跳动过程中前束、外倾角的变化量控制在合理区间,减少轮胎异常磨损的概率。安装边界方面,梁体整体长度需要匹配目标车型的后轮轮距要求,两端轴头的安装面平面度公差控制在0.05mm以内,保证轮毂轴承安装后的同轴度,减震器安装孔的位置度公差需满足减震器工作行程内无运动干涉,

  前端衬套安装孔的轴线需与车身铰接点轴线完全重合,避免衬套出现异常扭转应力导致早期老化损坏。与多连杆独立后悬相比,该结构零件数量少、装配工艺简单、成本更低,同时占用底盘横向空间更小,能够为后排乘员舱与油箱预留更多布置空间,在入门级家用车型中应用极为广泛。建模过程中需要重点关注各焊接部位的焊缝走向与焊脚尺寸,主梁与纵臂连接的焊缝是应力集中区域,结构设计时需要在连接处做圆弧过渡处理,避免应力集中导致的疲劳开裂,轮端轴头与纵臂的连接采用过盈配合加焊接的双重固定方式,保证大载荷冲击下的连接强度。在实际底盘调校阶段,可通过调整主梁的截面厚度、材料屈服强度来改变整体扭转刚度,匹配不同车型的操控与舒适取向,若偏向运动调校可选用更高强度的材料、

  增加梁体截面厚度提升侧倾刚度,若偏向舒适调校则可适当降低扭转刚度,过滤更多路面细碎颠簸。该结构的运动行程需要与减震器、缓冲块的行程完全匹配,当车轮跳动到上极限位置时,梁体与车身底盘之间需要预留足够的安全间隙,避免极限工况下出现硬碰撞损坏部件,制动管路的固定卡扣需要布置在梁体的非运动干涉区域,走线方向避开高温与运动部件,防止管路磨损导致制动失效。
