DIN标准阳螺纹手动蝶阀结构设计

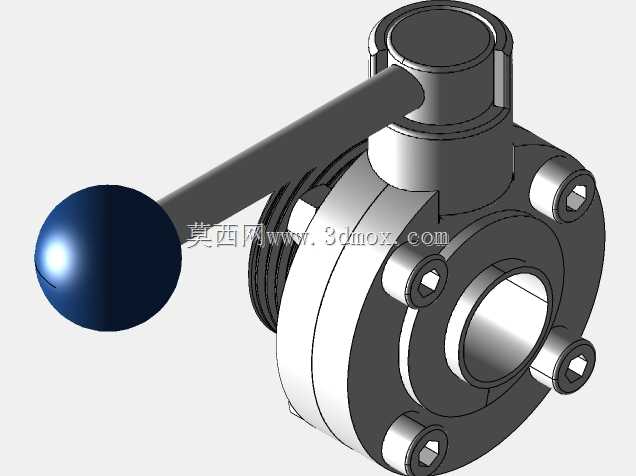

　　这款手动操作的蝶阀结构，适配公称通径DN25的管路场景，采用符合DIN标准的阳螺纹连接形式，在小型流体管路系统中承担通断控制、流量调节的核心作用，常见于实验室小型流体回路、小型化工加料管路、净水设备支路、气动系统分支管路等对安装空间有严格限制的场景，相比法兰连接的同通径蝶阀，螺纹连接的形式不需要预留法兰螺栓的操作空间，在紧凑排布的管路集群里安装效率更高，也能减少接头数量降低泄漏风险点。

　　从结构设计逻辑来看，这款蝶阀采用偏心蝶板的密封结构，相比中线蝶阀，开启时蝶板能更快脱离密封面，减少密封面的摩擦磨损，提升长期启闭的密封可靠性。操作端采用带球头的杠杆式手柄，手柄长度经过力矩匹配，操作人员不需要借助额外工具，单手就能完成启闭操作，手柄的转动角度对应蝶板的开度，全开位置手柄与管路轴向平行，全关位置与管路轴向垂直，现场操作人员不需要额外的开度指示就能直观判断阀门状态，这种设计在没有远程控制需求的就地操作场景里实用性很强，省去了开度指示器的额外零件，也降低了故障概率。

　　阀体的连接端采用外螺纹结构，螺纹规格匹配DIN标准的管螺纹公差，安装时直接旋入带内螺纹的管路接头或者设备接口即可，阀体上均布的内六角螺钉孔是阀座压盖的固定位，压盖通过这几个螺钉压紧阀座密封圈，当密封圈长期使用出现磨损泄漏时，不需要整体更换阀门，只需要拆开压盖更换密封圈就能完成维修，大幅降低后期维护成本。阀体的流道采用直通式结构，介质流经阀门时的流阻很小，全开状态下的压力损失远小于同通径的截止阀，适合对管路压损有要求的流体输送场景，不管是水、低压气体还是弱腐蚀性的流体介质，只要匹配对应的密封件材质，都能稳定工作。

　　从安装边界来看，这款蝶阀的整体轴向尺寸很短，因为蝶板的旋转轴线在阀体流道内部，不需要像闸阀那样预留阀杆升降的轴向空间，安装时只需要在阀体侧面预留出手柄转动的操作空间即可，手柄的转动半径经过优化，不会和相邻的管路、支架发生干涉，在密集排布的阀组里，相邻阀门的手柄操作也不会互相干扰。阀体的外形采用多棱柱加圆弧过渡的结构，既保证了阀体的结构强度，能承受1.6MPa级别的管路工作压力，又不会因为多余的实体结构增加整体重量，金属材质的阀体经过表面处理后，防锈能力能满足常规工业环境的使用要求。

　　设计过程中，建模阶段需要重点匹配蝶板与阀座的配合公差，过盈量太大容易导致启闭力矩过大，操作手感沉重，过盈量太小则会出现密封不严的内漏问题；手柄与阀杆的连接采用扁方定位结构，避免长期操作后出现手柄打滑的问题，阀杆的密封采用填料函结构，通过压盖压紧填料实现阀杆处的动密封，在多次启闭转动后也不会出现外漏。另外，这款蝶阀的零件通用性很强，除了阀体和蝶板是专用零件外，螺钉、密封圈、填料等都采用标准件，采购和替换都很方便，适合批量应用在标准化的流体设备中。在实际选型时，需要注意管路的介质特性、工作压力和温度范围，匹配对应的密封件材质，比如输送饮用水需要采用食品级密封材质，输送弱酸碱介质则需要采用氟橡胶类的耐腐密封件，金属部件的材质也可以根据使用场景选择黄铜、不锈钢或者工程塑料，满足不同工况的成本和性能需求。
