法兰式手动带手柄工业球阀结构设计

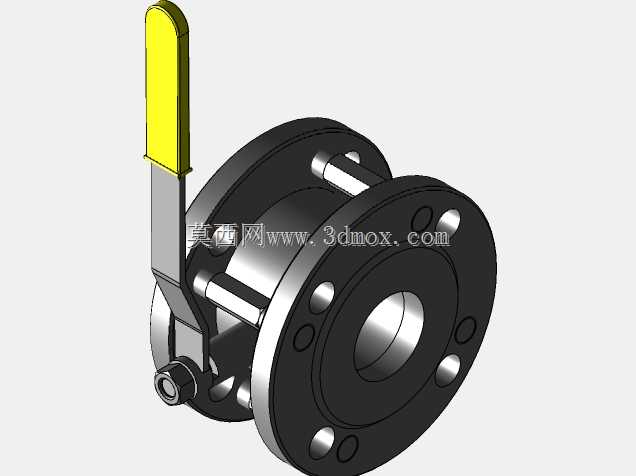

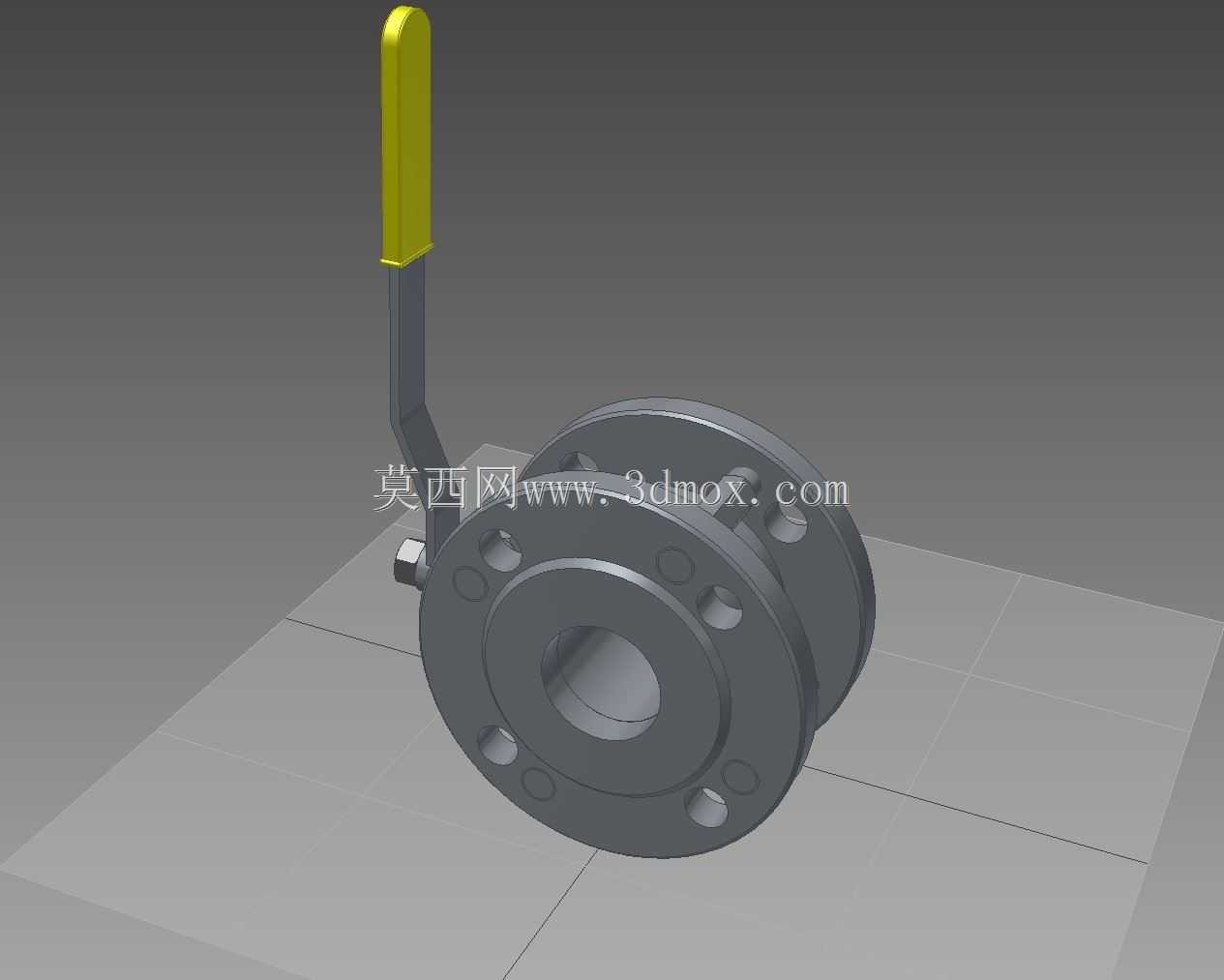

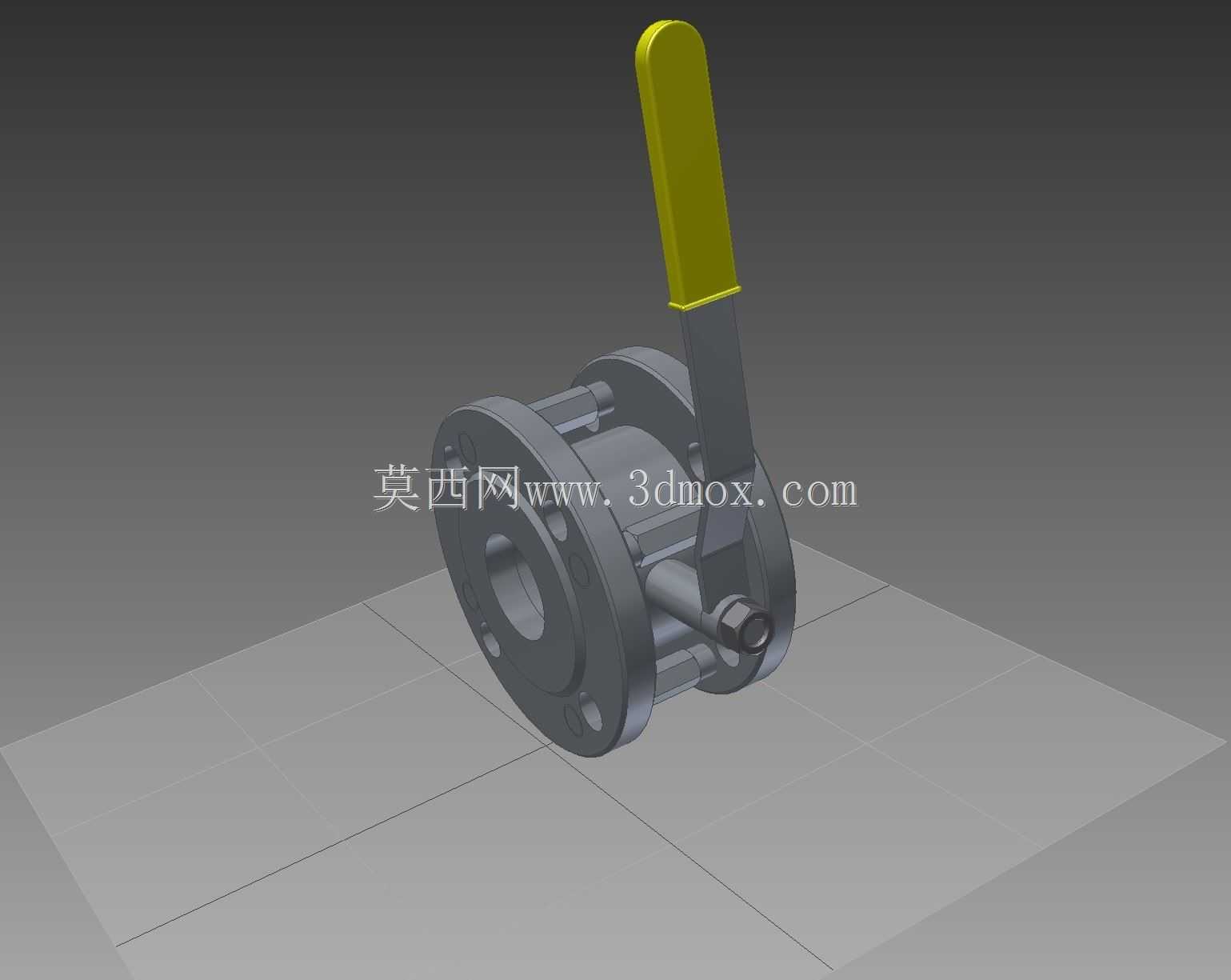

　　这款法兰式手动球阀的三维结构，完整还原了工业管路截断类阀门的典型构造，从实际工程应用角度看，这类阀门主要承担管路系统中介质通断的控制功能，常见于给排水、暖通、化工介质输送、油气输送等场景的管段节点处，相比闸阀、截止阀，球阀的流阻更小，开关行程短，密封性能稳定，在需要快速截断或导通管路的工况下适配性极强。从结构设计逻辑来看，整个阀体采用分体式法兰对接结构，两端法兰盘均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰通过螺栓紧固，法兰密封面的加工精度直接决定安装后的密封可靠性，建模时特意还原了法兰端面的凸台密封结构，避免安装时垫片受压不均出现渗漏。阀门的启闭件为带通孔的球形阀芯，阀芯通孔与管路通径保持一致，完全开启时介质流道无突变，

　　压损可以控制在极低水平，适合对管路流阻有严格要求的系统。阀芯两侧设置密封阀座，采用软质密封材质时可实现零泄漏，适配水、轻质油品、低压气体等多数常规介质，若更换金属硬密封阀座，也可适配高温、含固体颗粒的严苛工况。驱动部分采用直柄式手动杠杆结构，手柄长度经过力矩匹配设计，操作人员无需借助额外工具，仅靠手部力量即可完成阀门的全开全关操作，手柄与阀杆的连接采用扁方定位结构，避免开关过程中出现打滑，阀杆处设置多级密封填料结构，防止介质从阀杆转动间隙处外漏，同时设置阀杆防飞出结构，即便在管路带压状态下操作，阀杆也不会被内部压力顶出，满足工业阀门的安全设计要求。从安装边界来看，两端法兰的螺栓孔中心距、法兰厚度、

　　阀体总长度均符合对应通径的行业安装尺寸规范，可直接替换同参数的现有管路阀门，无需额外调整管段间距；手柄的转动空间预留充足，开关90度行程内不会与周边管路、支架发生干涉，安装时只需保证手柄侧预留足够的操作空间即可，无需额外设置操作平台。建模过程中对各部件的装配关系做了完整还原，包括阀体连接螺栓的位置、阀芯与阀座的配合间隙、阀杆与阀芯的传动卡槽、手柄的限位结构，开关位置的手柄指向与阀芯通孔方向保持一致，操作人员可直接通过手柄朝向判断阀门的开关状态，避免误操作。这类手动球阀在民用建筑的消防管路、工业循环水系统、中小型工艺管线上应用量极大，结构简单可靠，维护成本低，仅需定期检查阀杆填料的密封性能、阀座的磨损情况即可长期稳定运行，三维模型完整呈现了各部件的装配层级，可直接用于管路系统的装配干涉检查、安装方案模拟，也可作为阀门类产品结构设计的参考样例，帮助设计人员快速理解法兰球阀的内部构造与尺寸配合逻辑，减少前期方案设计时的结构选型失误。
