T型MN2806反重力多转子盘式电机结构

　　这款盘式多转子电机的结构设计，最初是针对小型多旋翼无人机、垂直起降航模以及轻量化反重力悬浮演示装置的动力需求开发的，区别于常规外转子无刷电机的绕组排布逻辑，它采用了扁平化的盘式磁路布局，能在有限的径向尺寸内输出更大的扭矩密度，适配低转速大拉力的应用场景。从实际选型适配的角度看，这类电机常被用在对轴向安装空间有严格限制的小型飞行器上，比如室内航拍无人机、教学用悬浮演示平台、小型共轴双旋翼实验装置，它不需要搭配大减速比的减速组，就能直接驱动小尺寸螺旋桨输出稳定拉力，能大幅降低动力系统的整体重量，减少传动环节带来的能量损耗与振动问题。

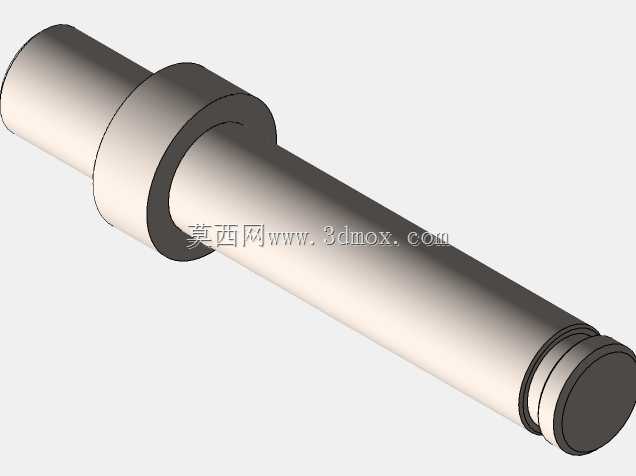

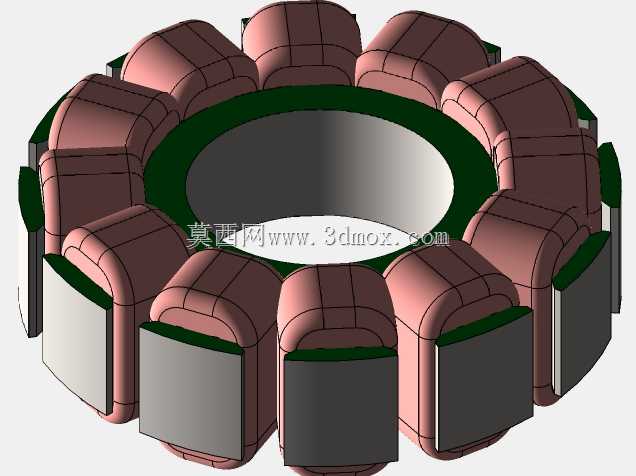

　　在结构设计思路上，这款电机采用了外转子+多极磁钢的排布方式，定子绕组固定在中心基座上，转子外壳集成了磁钢安装位与螺旋桨安装轴，中心输出轴采用台阶式定位结构，轴肩直接抵住转子外壳的定位端面，保证转子转动时的同轴度，避免高速转动时出现动平衡偏差。定子部分的绕组采用集中式绕法，硅钢片叠压的定子铁芯做了极靴优化，能降低齿槽转矩，让电机在低速转动时的输出更平顺，不会出现明显的卡顿感，这对于需要精准控制拉力的悬浮类设备来说尤为重要，能减少飞控系统的动力补偿压力，提升悬停状态的稳定性。

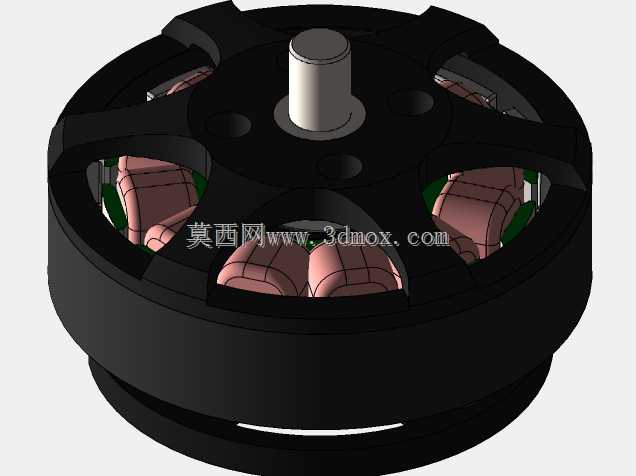

　　从安装边界来看，这款电机的整体外形为扁平圆柱结构，径向最大尺寸适配28系列电机的常规安装孔位，中心安装孔距符合行业通用的16mm/19mm交叉安装标准，不需要额外定制安装座就能直接替换同规格的常规外转子电机，轴向总高度控制在较低水平，安装时只需要在设备机架上预留对应直径的中心过孔，将定子基座的四个安装耳通过螺丝固定在机架碳板或者安装支架上即可，输出轴的伸出长度做了限位设计，搭配螺旋桨时不需要额外加装过长的轴套，就能保证螺旋桨与电机端面留有足够的安全间隙，避免转动时桨叶剐蹭定子绕组或者机架结构。

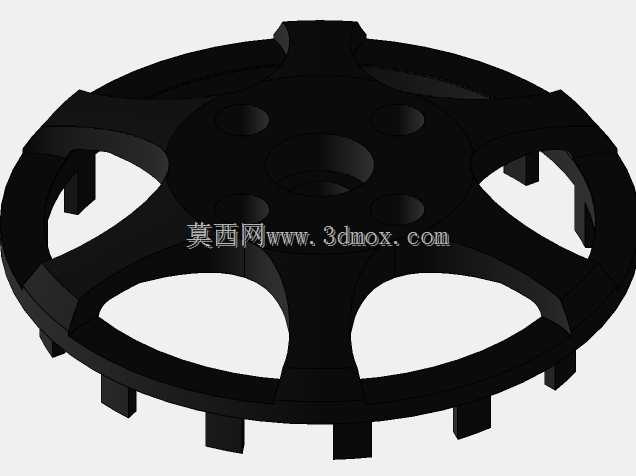

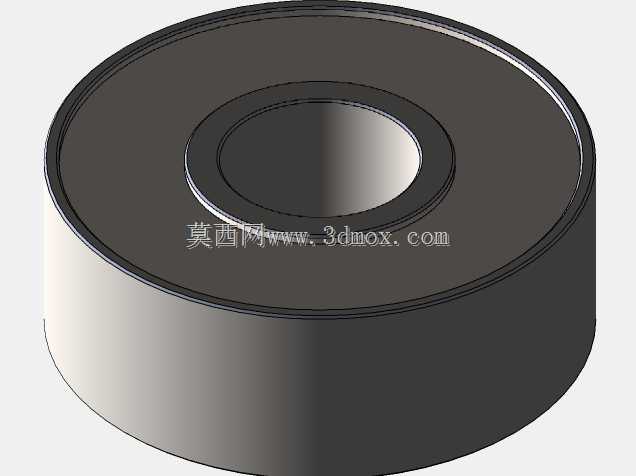

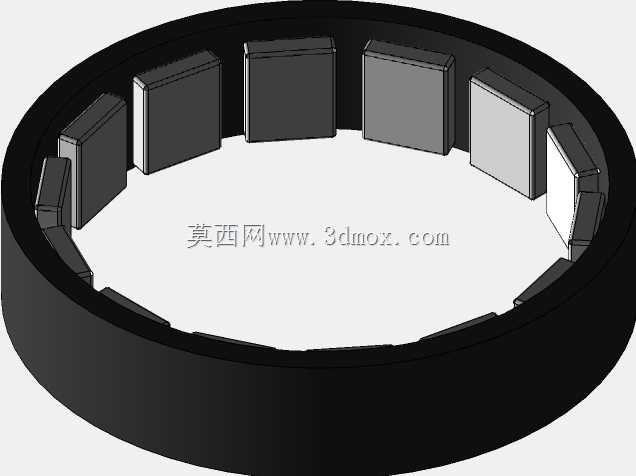

　　在功能特性上，这款多转子结构的反重力电机优化了磁钢的充磁方向，相邻磁钢采用交替极性排布，能让气隙磁场的分布更均匀，提升电机的能量转换效率，降低空载电流，在相同的输入功率下能输出更大的静拉力。转子外壳采用高强度的轻量化材质，既做了辐条式的镂空开窗来帮助绕组散热，又通过加强筋结构保证了外壳的结构强度，在高速转动时不会因为离心力出现形变，镂空的结构也能让转动时带动的气流直接吹过定子绕组，带走持续工作产生的热量，避免长时间大负载运行时出现绕组过热退磁的问题。端盖部分的轴承采用双轴承定位结构，上下两个轴承分别布置在定子中心轴套的两端，能承受更大的径向载荷与轴向拉力，就算螺旋桨转动时出现小幅的振动，也能保证转动的平稳性，延长轴承的使用寿命。

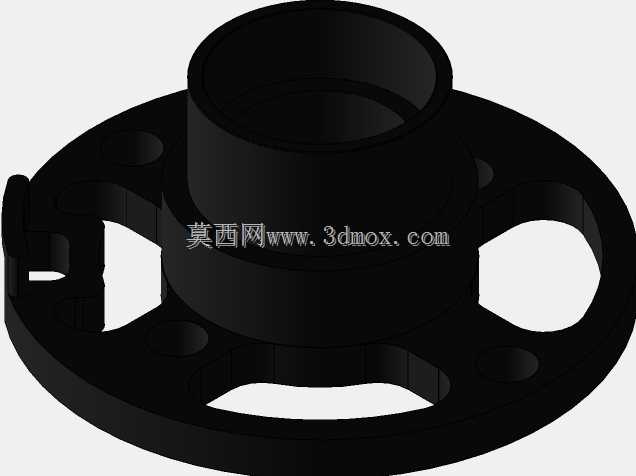

　　在实际装配调试的过程中，这类电机的定子引线从基座的侧方引出，引线槽做了圆角处理，避免装配时刮破线材绝缘层，转子与定子之间的气隙控制在均匀的0.2mm区间，既不会因为气隙过小导致转动时出现扫膛问题，也不会因为气隙过大降低磁路的转换效率。针对反重力演示类的应用场景，这款电机的扭矩输出特性做了专门调校，在低转速区间就能输出足够的扭矩，搭配轻量化的反扭力桨叶时，能在很低的转速下实现稳定的拉力输出，不会出现普通电机低转速下扭矩不足、抖动明显的问题，很适合用于各类需要稳定低速动力输出的悬浮类实验装置、小型垂直起降飞行器的动力选型参考，对应的三维结构完整还原了定子叠片、绕组排布、磁钢安装位、转子外壳、输出轴、轴承定位等所有细节结构，能直接用于动力系统的装配干涉检查、安装支架的适配设计，也可以作为同类盘式电机开发的结构参考模板，帮助结构工程师快速完成同类产品的初步方案设计，减少基础结构建模的重复工作量。
