42系列两相混合式步进电机结构设计

　　在小型自动化设备的动力选型环节，42机座号的步进电机一直是小负载高精度位移场景的核心选项，这类电机常见于桌面级3D打印设备的进给轴驱动、小型点胶机的工位移位、消费电子组装治具的微调机构、监控云台的角度调整等场景，核心优势是开环状态下就能实现稳定的步距角输出，不需要额外加装反馈编码器就能满足多数低速定位场景的精度要求，大幅降低整套设备的电控成本。这款42机座的步进电机在结构设计上完全遵循行业通用安装规范，机身安装孔位采用42mm见方的标准孔距，适配市面上绝大多数现成的电机安装支架、同步轮、联轴器配件，设计阶段就充分考虑了通用互换性，不需要为了适配这款电机重新设计安装基座，能直接替换同规格的其他品牌同参数电机，

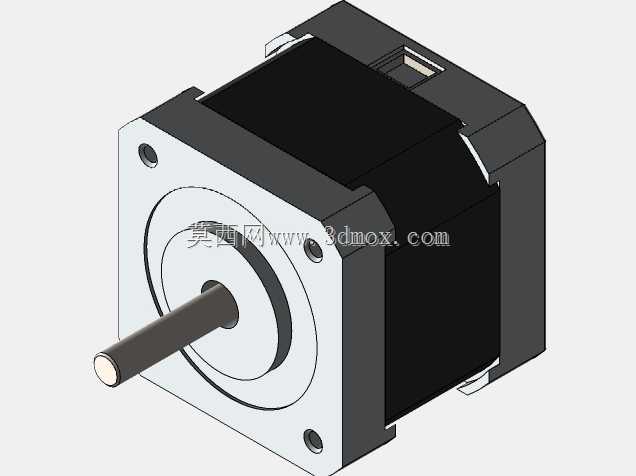

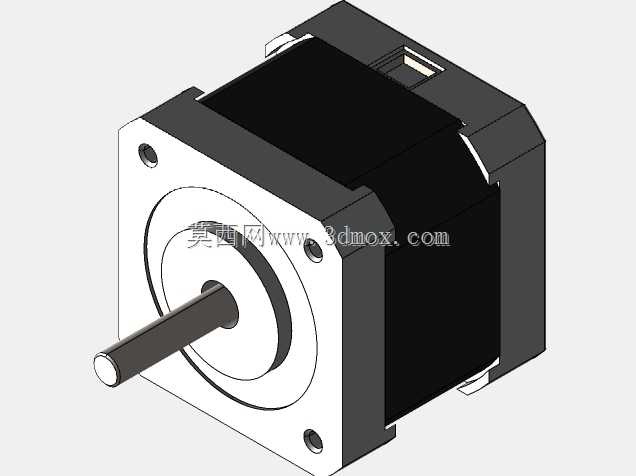

　　大幅缩短设备改型的设计周期。从结构细节来看，电机输出轴采用标准D型切边设计，和配套联轴器、同步带轮装配时不需要额外做防转加工，靠D面的平面配合就能传递额定扭矩，不会出现长期正反转切换导致的轴孔打滑问题；轴伸长度也控制在通用尺寸范围内，搭配常见的20mm外径联轴器时不需要额外截轴或者加轴套，装配公差控制在合理区间，既不会因为轴径公差过大导致装配困难，也不会因为间隙过大出现传动同轴度超差的问题。电机本体的外形设计充分考虑了狭小安装空间的适配性，机身长度对应38mm的叠厚规格，能在有限的安装空间内输出足够的保持扭矩，适合安装空间局促但需要一定输出扭矩的场景，比如小型桌面机械臂的关节驱动、自动售货机的货道推送机构、智能门锁的锁舌驱动结构这类对安装体积有严格限制的设备。设计过程中对电机的出线方向也做了通用化考量，尾部出线位置预留了足够的走线空间，不会因为安装时靠近设备壁板导致线缆被挤压破损，尾部的编码器安装位（如果后续升级闭环版本）也预留了标准接口尺寸，不需要修改机身主体结构就能快速衍生出闭环步进电机的版本，覆盖更多对位置精度有更高要求的应用场景。从实际使用的角度出发，这款电机的安装端面做了精加工处理，平面度控制在合理公差范围内，和设备安装面贴合时不会出现倾斜，能有效保证输出轴和传动部件的同轴度，减少长期运行时的轴承径向受力，延长电机的使用寿命。电机的前后端盖采用标准的轴承室设计，适配通用型号的深沟球轴承，

　　后期维护更换轴承时不需要定制特殊规格配件，降低设备的全生命周期维护成本。在传动适配性上，这款电机的输出轴径符合42系列步进电机的通用标准，能直接适配市面上常见的同步轮、齿轮、偏心轮等传动零件，不需要额外定制转接轴套，对于做标准设备的厂商来说，能直接沿用之前成熟的传动链设计方案，不需要重新校核传动部件的匹配度。很多工程师在选型这类小步进电机的时候，经常会忽略安装边界的干涉问题，这款模型在建模时就把电机本体的所有外凸结构都做了准确还原，包括尾部的接线端子凸起、安装孔的沉头深度、输出轴的台阶尺寸，在做整机三维装配的时候能直接用来做干涉检查，提前发现安装时可能出现的壁板干涉、线缆空间不足、传动件和端盖摩擦等问题，

　　避免实际加工装配时才发现结构冲突导致的零件返工。在一些需要做运动仿真的场景下，这个准确的三维模型还能用来模拟电机运行时的周边空间余量，确认电机在带负载摆动、移位的过程中不会和周边的气管、线槽、其他运动部件发生碰撞，尤其是在多轴联动的小型设备设计中，准确的电机外形模型是做空间布局校核的基础，能大幅减少样机调试阶段的结构修改次数。不同于很多简化建模的电机模型只做大概的方块外形，这个模型还原了电机本体的所有细节结构，包括端盖的散热筋结构、机身的冲压接缝、标签位的凹槽、安装孔的倒角细节，在做设备渲染、方案展示的时候也能直接使用，不需要再额外做外观细节的补充建模，提升方案输出的效率。对于刚接触小型自动化设备设计的工程师来说，通过这个模型也能直观了解标准42步进电机的结构尺寸、安装配合关系，在选型时快速判断这款电机是否符合自己的设计空间要求，不用反复对照厂家的二维样册核对尺寸，减少选型失误的概率。
