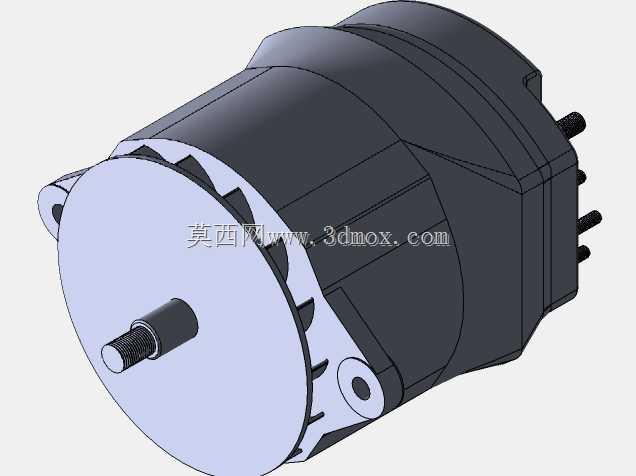

在车载动力配套与小型移动式供电场景中,交流发电机是承担整车用电负载供电、蓄电池补能的核心旋转部件,本次呈现的三维结构完整还原了该类发电机的实体装配关系,覆盖从前端动力输入到后端接线输出的全部结构细节。从实际应用场景来看,这类发电机多配套于内燃动力设备、乘用车辆、小型工程机组,依靠皮带轮与动力源输出轴连接,当动力源运转时带动转子旋转,通过电磁感应原理产生交变电动势,经整流稳压后为车载电控系统、照明系统、执行器件提供稳定直流电源,同时在蓄电池亏电时完成充电补能,是动力系统中不可或缺的电能转换单元。
从功能特性来看,该结构采用封闭式外壳设计,外壳表面设置多道轴向散热筋,能够在转子带动机身内部气流循环时,将绕组工作产生的热量通过壳体快速导出,适配车辆引擎舱、机组舱内的高温高振工作环境;前端盖设置突出的轴伸结构,轴端加工有标准螺纹段,用于安装皮带轮并通过锁紧螺母固定,轴肩位置设置油封安装位,避免外部灰尘、水汽进入轴承腔破坏润滑结构;前端盖周向分布两个带通孔的安装耳,安装孔位同轴度公差控制在0.05mm以内,可通过螺栓直接固定在动力总成的安装支架上,安装面设置减震垫贴合位,能够缓冲动力源传递的高频振动,降低轴承与绕组的疲劳损耗。后端壳体预留三个接线柱安装位,分别对应整流输出正负极、励磁接线端,接线柱与壳体之间设置绝缘衬套,避免大电流工况下出现爬电、短路问题;壳体尾部设置多道通风槽,与前端盖的进风位置形成贯通的散热风道,转子后端同轴安装离心式风叶,随轴转动时驱动空气从后端进风、前端出风,持续带走定子绕组与励磁绕组的工作热量,保证持续高负载输出时绕组温度维持在绝缘材料允许的工作区间内。
从设计思路来看,该结构优先考虑装配与维护的便捷性,前后端盖通过周向均布的长螺栓连接,拆解时只需拆下连接螺栓即可分离前后端盖,直接接触定子、转子、整流桥等内部易损部件,无需额外拆卸周边附属结构;定子铁芯采用叠压硅钢片结构,嵌线槽内的三相绕组采用分布式绕法,能够有效降低输出电压的谐波分量,提升供电稳定性;转子采用爪极式结构,励磁绕组绕制在爪极内部的骨架上,通过滑环与碳刷结构引入励磁电流,爪极的极靴形状经过曲面优化,能够让气隙磁场分布更趋近正弦波,减少发电过程中的转矩脉动,降低皮带传动系统的负载波动。轴承选型上采用双面密封深沟球轴承,前后端各布置一组,能够同时承受径向皮带张紧力与少量轴向窜动力,轴承与端盖轴承室采用过渡配合,既保证运转时的同轴度,也避免长期振动下出现轴承外圈跑圈的问题。
从安装边界尺寸来看,该发电机主体最大外径为120mm,轴向总长度(不含接线柱与轴伸)为165mm,前端轴伸直径为17mm,轴伸露出端盖长度为28mm,螺纹段规格为M16×1.5,适配主流的单槽A型皮带轮;两个安装耳的中心距为100mm,安装孔直径为8.2mm,可适配M8规格的固定螺栓,安装时需保证皮带轮与动力输出轮的槽型共面,共面度偏差不超过1mm,避免皮带偏磨导致的传动效率下降与皮带过早损坏;后端接线柱的突出高度为22mm,接线时需预留不小于30mm的接线空间,方便线束端子插拔与绝缘防护套安装,接线柱之间的电气间隙不小于8mm,满足低压车载电气系统的绝缘安全要求。整个结构的所有配合面均设置了合理的公差带,装配时无需额外修配即可完成总装,所有圆角、倒角均按照机械加工工艺要求设置,避免应力集中导致的壳体开裂问题,能够直接用于样机试制的结构参考、维修配件的测绘加工,也可作为整车动力系统布置时的占位模型,用于校核安装空间、传动路径与周边部件的干涉情况。
