双针位绿色接线端子结构设计

　　在低压电气布线、通讯设备内部接线、小型工控模块配线场景中，这类双针位接线端子是导线接续的核心基础部件，承担着导线固定、电气导通、绝缘防护的多重作用，其结构合理性直接影响整套线路的连接可靠性与后期维护效率。从实际工程应用来看，这类端子常被用在通讯基站内部信号转接模块、小型工控IO板卡接线端、民用弱电箱配线节点处，适配单股硬线与多股软线的压接接续，无需额外焊接工序，仅通过顶部的锁紧结构即可完成导线固定，大幅降低现场布线的作业难度。

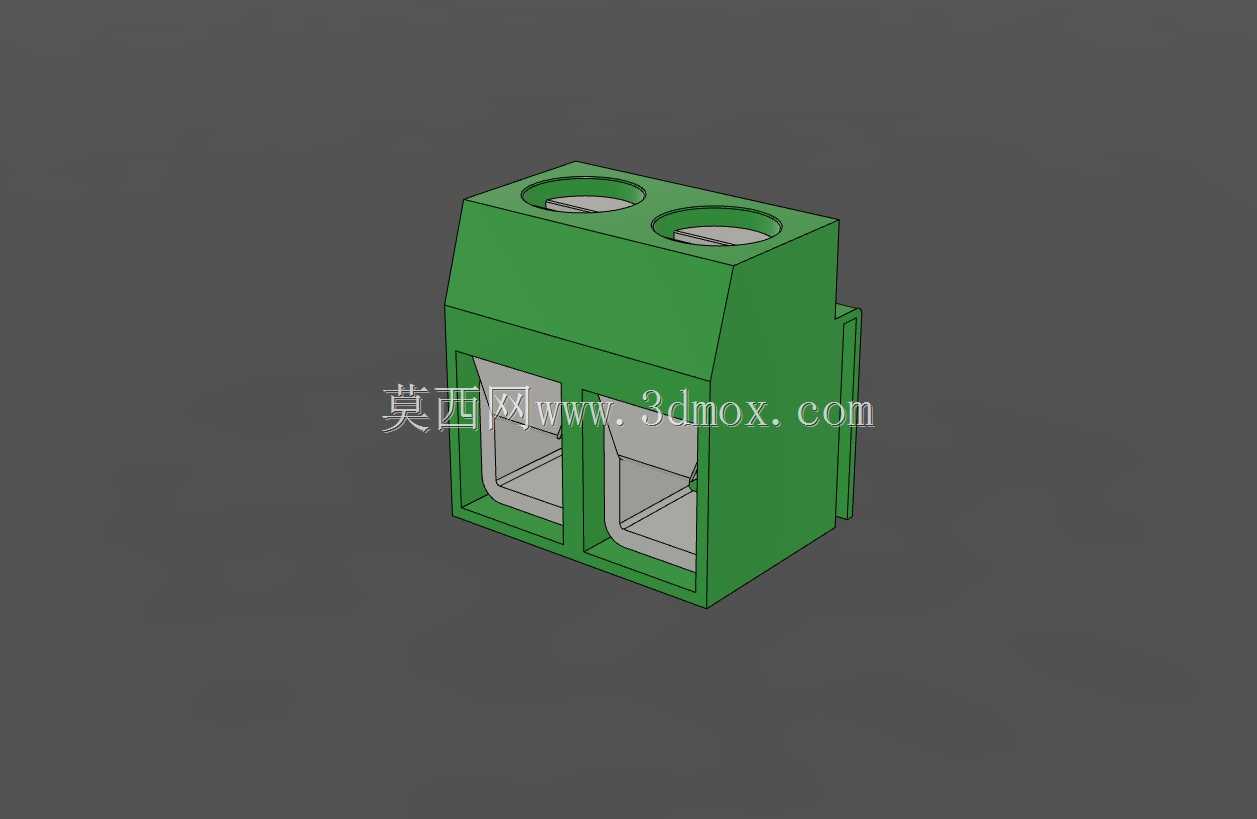

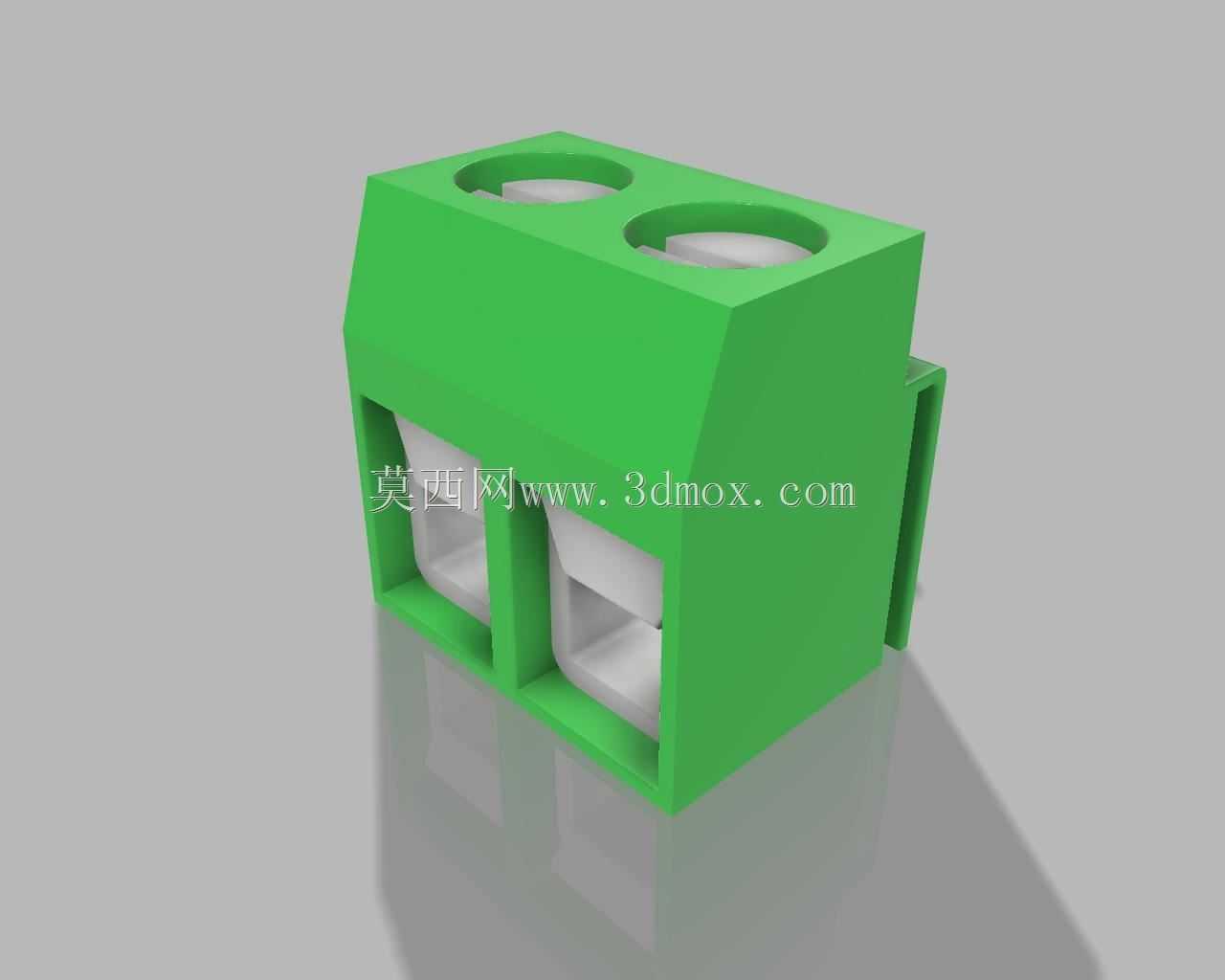

　　从结构设计逻辑来看，该端子采用整体式绝缘壳体设计，外壳选用工程塑料一体注塑成型，绿色绝缘外壳具备足够的介电强度，能够避免相邻针位之间的爬电风险，同时壳体的抗冲击性可满足设备组装、运输过程中的磕碰防护需求。壳体上部设置两个圆形进线孔，对应下部两个独立的接线腔，每个腔体内部预留了金属导电件的安装位，导电件采用铜质基材镀锡处理，既保证导电性能，又能避免长期使用后的氧化锈蚀问题，降低接触电阻带来的信号损耗或发热隐患。

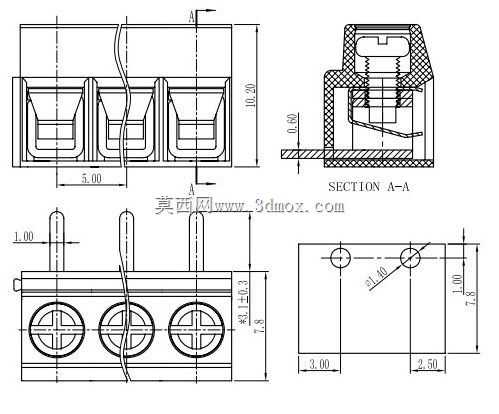

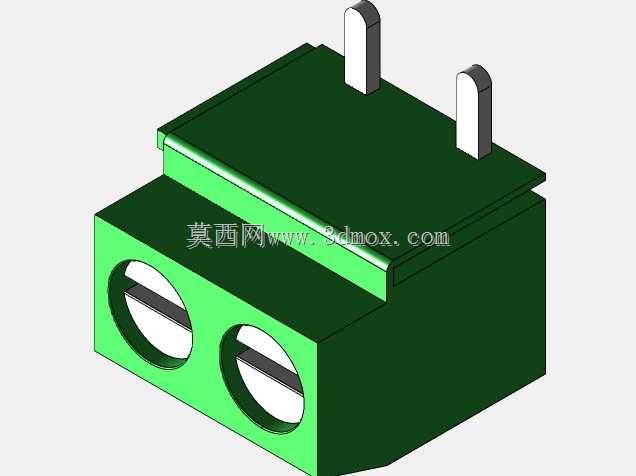

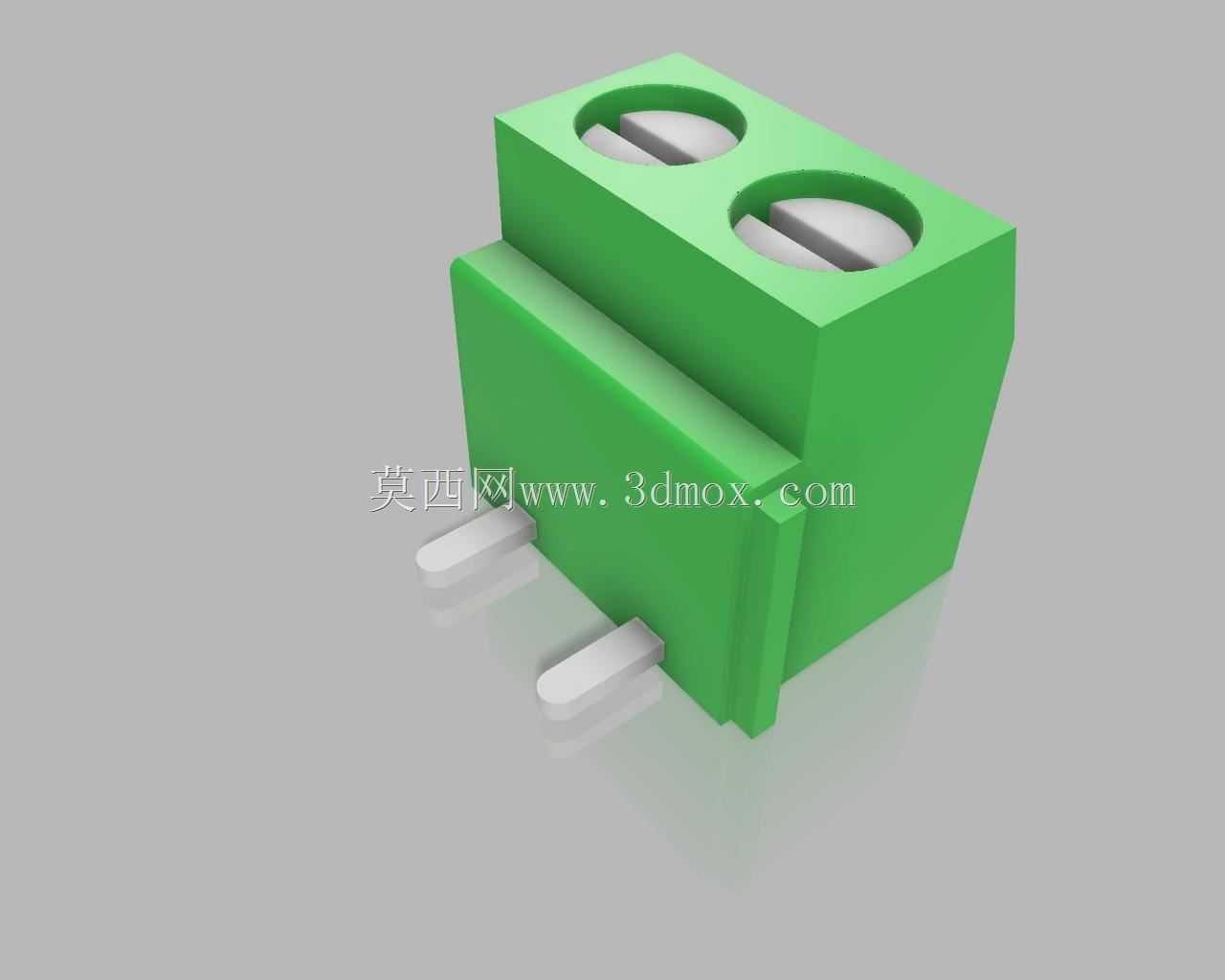

　　安装边界层面，该端子整体为方正的块状结构，背部设置有卡扣式安装结构，可直接卡接在标准DIN导轨上，也可通过壳体侧边的固定孔采用螺丝锁付的方式固定在设备安装板上，适配不同设备的安装需求。两个针位的中心距符合行业通用接线间距标准，可与同规格的针座直接对插，也可兼容同间距的其他接线端子并排拼接，满足多回路接线的扩展需求。壳体下部的接线口采用导向斜面设计，导线插入时可顺着斜面直接进入导电件的压接位置，无需刻意对准，提升现场接线的操作效率。

　　在功能特性上，每个接线位独立设置锁紧结构，顶部的操作孔可直接用标准螺丝刀伸入，拧动锁紧螺丝即可压紧或松开导线，单根导线的接续操作可在数秒内完成，且锁紧后的导线可承受不低于行业标准的拉拔力，避免设备运行过程中受震动影响出现导线松脱的问题。绝缘壳体将所有带电部件完全包裹，仅露出进线孔与操作孔，操作人员在接线完成后不会直接接触带电部位，满足低压电气设备的安全防护要求。

　　设计过程中，针对通讯场景的信号传输需求，对导电件的接触面积做了优化，保证信号传输过程中的阻抗稳定，避免因接触不良导致的信号中断或衰减问题。同时壳体的壁厚经过反复校核，既保证足够的结构强度，又控制整体体积，不会占用过多的设备内部安装空间，适配小型化通讯设备、紧凑化工控模块的内部布线需求。相邻接线腔之间设置有隔离筋，进一步提升爬电距离，即使在潮湿、多尘的工业环境下使用，也能避免相邻回路之间的短路风险。

　　从实际选型角度来看，这类双针位端子适合两线制信号回路、小功率电源回路的接续使用，相比多针位端子，其布局更灵活，可根据实际回路数量灵活搭配使用，不会出现多余针位闲置浪费的情况。壳体的卡扣结构经过反复验证，多次拆装后仍能保持足够的卡接力，不会出现导轨安装后松脱滑落的问题。接线腔内部的导电件采用压线框结构，相比传统的螺丝直接压接，可增大与导线的接触面积，避免螺丝压伤导线线芯，尤其适合多股软线的接续，长期使用后也不会出现线芯断裂导致的接触不良问题。
