15EDCRM系列6针插拔式接线端子结构

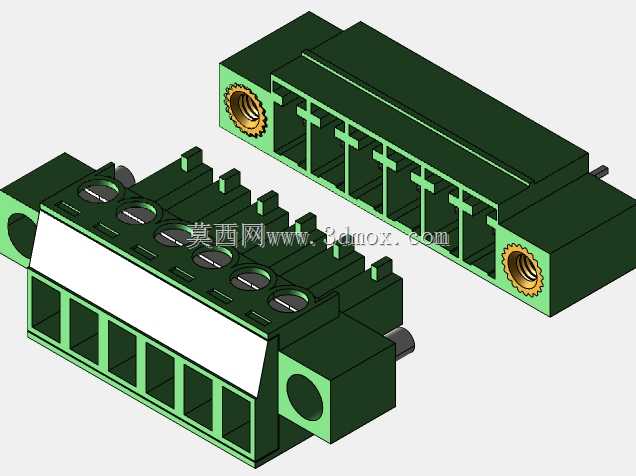

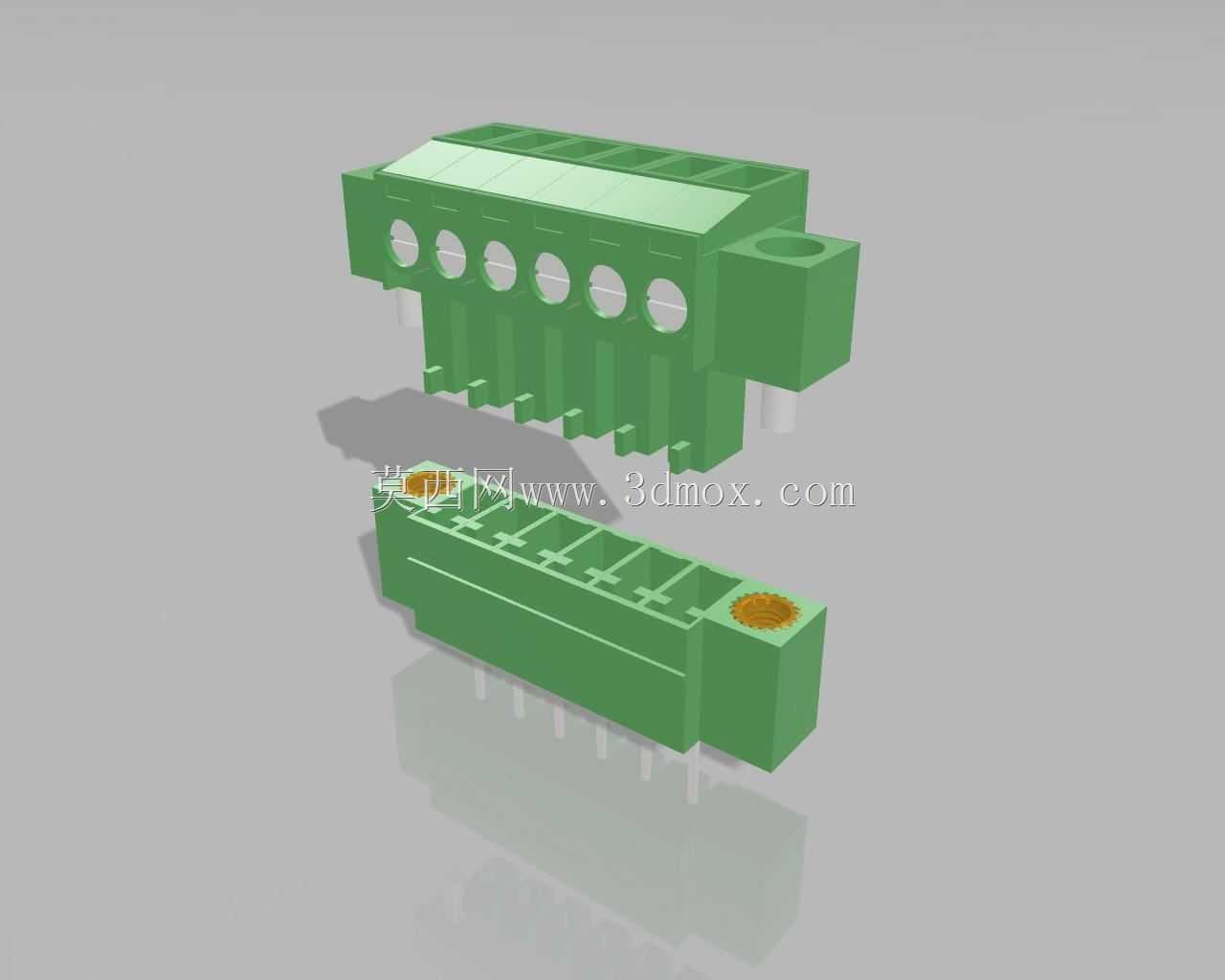

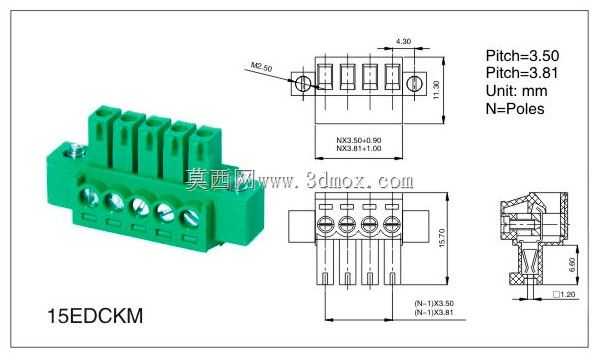

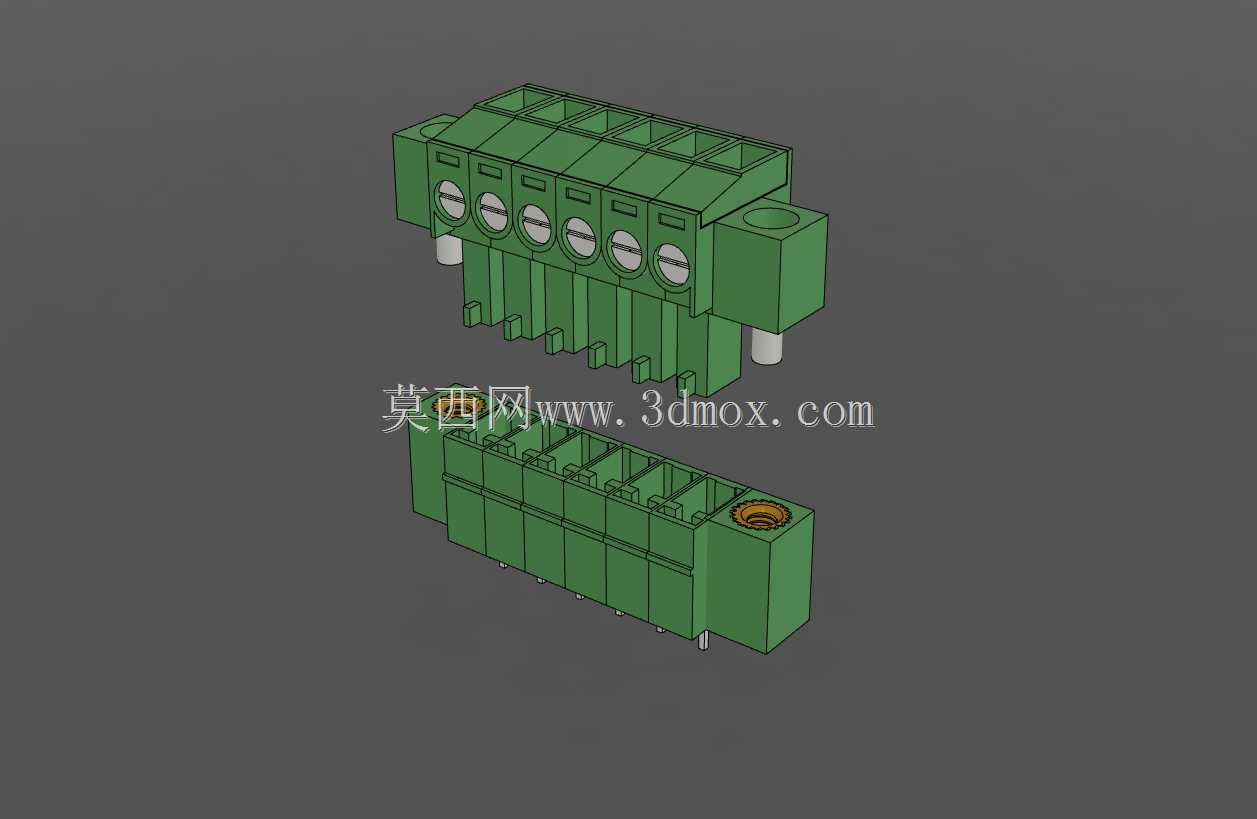

　　这套插拔式接线端子结构，是工业电控、通讯设备内部布线场景里非常常用的连接件，日常做设备电控布线、PCB板外接线路的时候，经常会用到这类结构来实现线路的快速对接与拆分，不用每次维护都反复焊线，能大幅降低现场布线、后期检修的工作量。从结构拆分来看，整套端子分为公座与母座两个配对部分，公座部分直接焊接固定在PCB电路板上，母座部分用来压接外部导线，两者通过精准的对位结构实现插拔对接，对接后能保证每一个针脚的电气连接可靠，不会因为设备运行的轻微震动出现松脱、接触不良的问题。设计的时候首先考虑的是现场布线的操作便利性，母座的每一个接线位都设置了带一字槽的压线螺钉，接线时只需要将剥好的导线线头插入接线孔，拧紧对应的螺钉就能完成导线的固定，

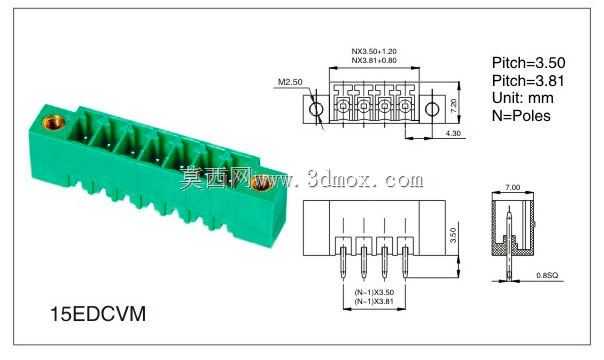

　　压线部位的金属件做了防滑齿结构，拧紧后能牢牢咬住导线铜芯，即使导线受到一定的拉扯力也不会脱出，能保证长期通电的接触稳定性。公座与母座的对接部位做了防呆设计，两端的定位柱与定位孔尺寸做了差异化处理，现场装配的时候不会出现插反的情况，避免因为插反导致的线路接错、烧坏板上元件的问题；对接面的每一个针脚周围都做了绝缘隔栏，相邻针脚之间的绝缘距离满足低压电控的安规要求，即使在多尘、轻微潮湿的工业环境下，也不会出现相邻针脚爬电、短路的问题。外形尺寸方面，整套端子的针脚间距为3.5mm，6针的总宽度刚好适配常规小功率控制板的安装空间，公座底部的焊针长度刚好匹配1.6mm厚度的常规PCB板，过波峰焊的时候焊锡不会溢到端子的对接部位，

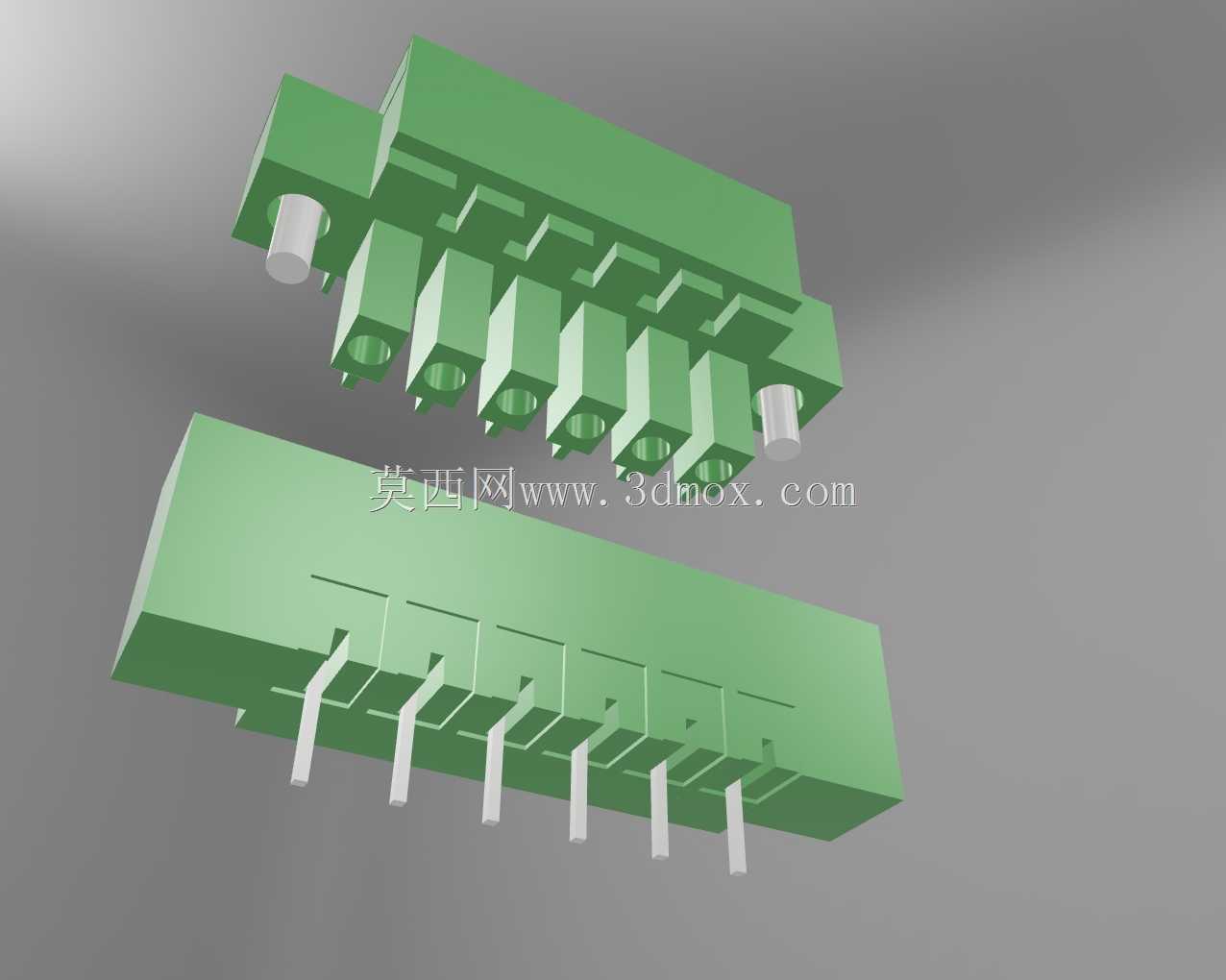

　　不会影响后续的插拔操作；公座两端设置的固定柱，在焊接的时候可以先插在PCB的定位孔里，不用额外治具固定就能保证焊接时端子不会偏移，焊接后固定柱还能分担针脚的受力，避免插拔的时候外力直接作用在焊盘上，导致焊盘脱落、PCB损坏的问题。母座的外壳做了加强筋结构，虽然整体壁厚不厚，但是日常插拔的时候不会因为用力不当出现外壳开裂的问题，接线孔的入口做了倒角处理，现场穿线的时候不用刻意对准就能顺利把导线线头插进去，即使是现场施工人员带着绝缘手套操作，也能快速完成接线工作。这类端子除了用在通讯设备的内部接线，在小型PLC扩展模块、工业传感器接线盒、小型自动化设备的控制板上也有大量应用，选型的时候只要确认针脚数、针间距匹配，就能直接替换使用，

　　不需要额外改板。建模的时候对每一个配合尺寸都做了公差预留，公座的插针与母座的接插孔之间的配合间隙控制在合理范围，既不会因为间隙太小导致插拔过于费力，也不会因为间隙太大出现接触电阻过大、接头发热的问题；外壳的所有棱角都做了小倒角处理，没有尖锐的边角，装配的时候不会划伤操作人员的手，也不会在注塑生产的时候出现应力集中导致的外壳开裂问题。两端的固定卡扣结构，在公母座完全插合到位的时候会发出清晰的卡扣到位声响，现场装配的时候不需要额外检查，听到声响就能确认已经插装到位，卡扣卡合后能提供足够的保持力，即使设备运输过程中有颠簸震动，公母座也不会自行松脱。压线螺钉的头部做了防滑槽设计，用普通一字螺丝刀就能操作，不需要专用工具，日常维护的时候非常方便；螺钉的行程做了限位设计，拧到最松的位置也不会从母座上掉出来，避免现场拆接线的时候螺钉丢失，影响施工进度。
