插拔式接线端子排多位数规格结构设计

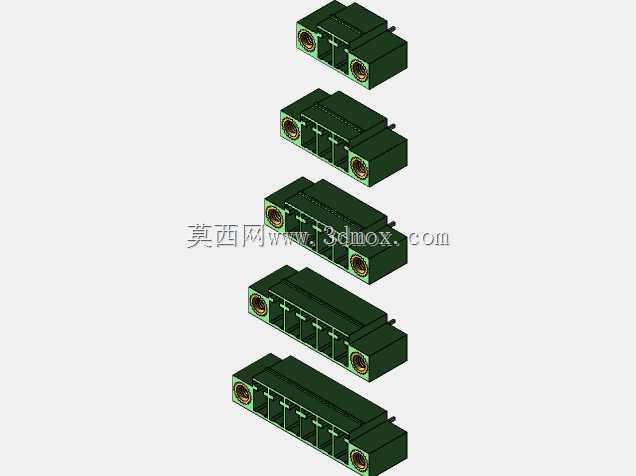

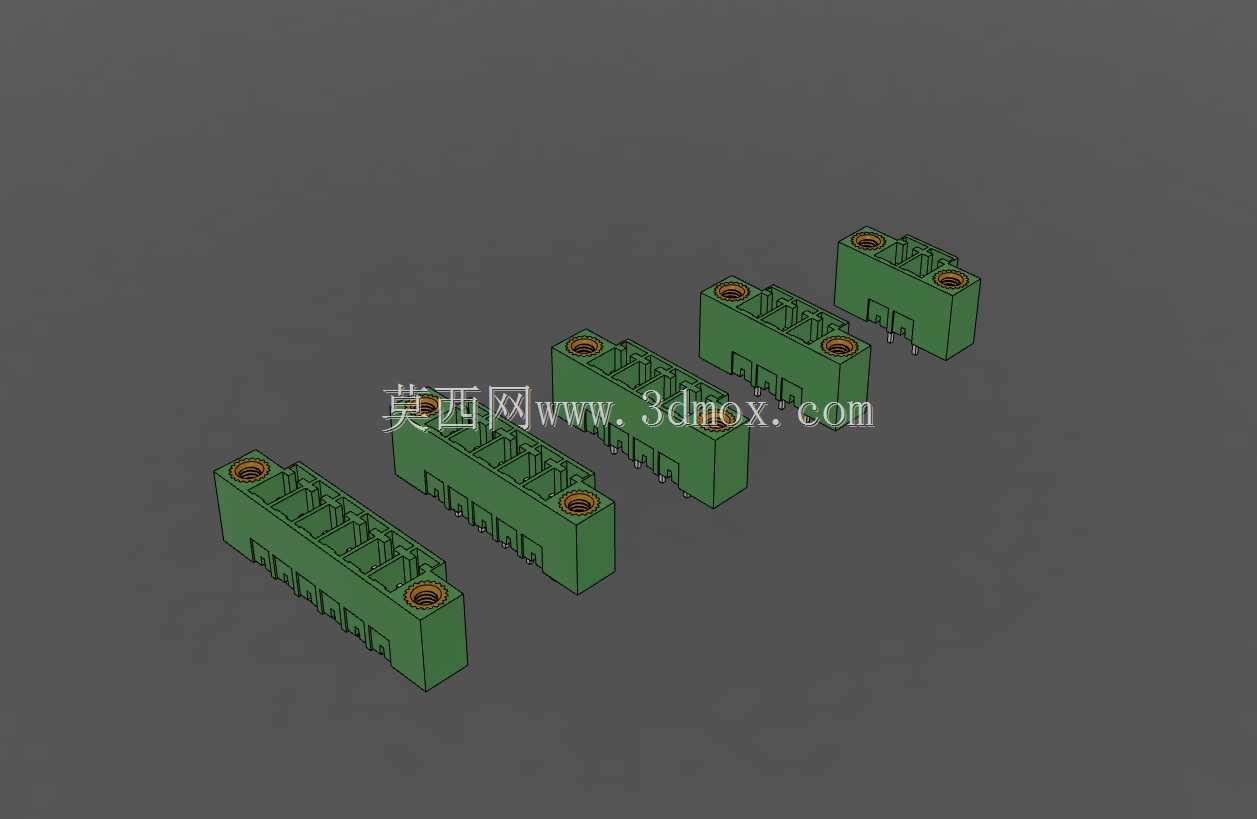

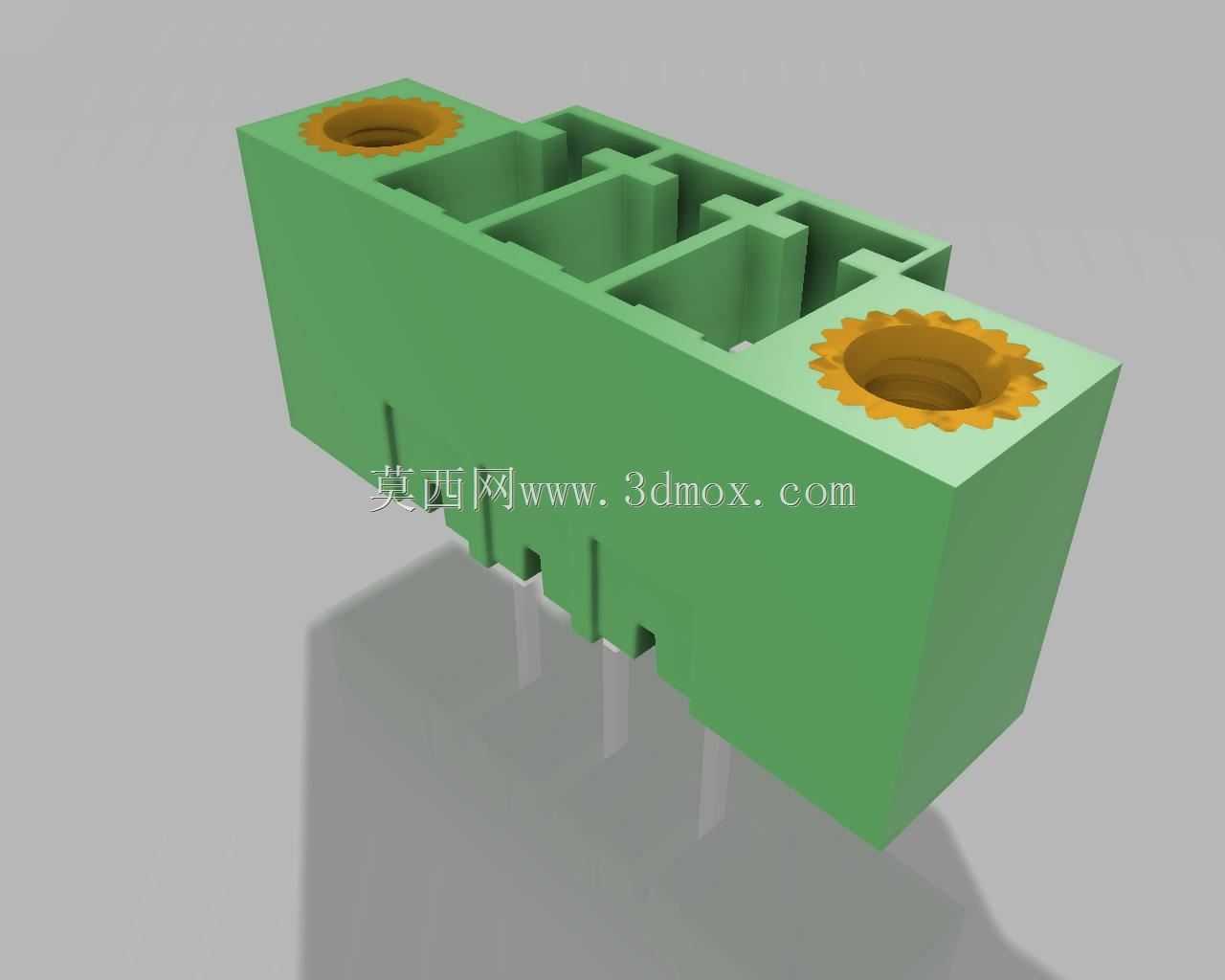

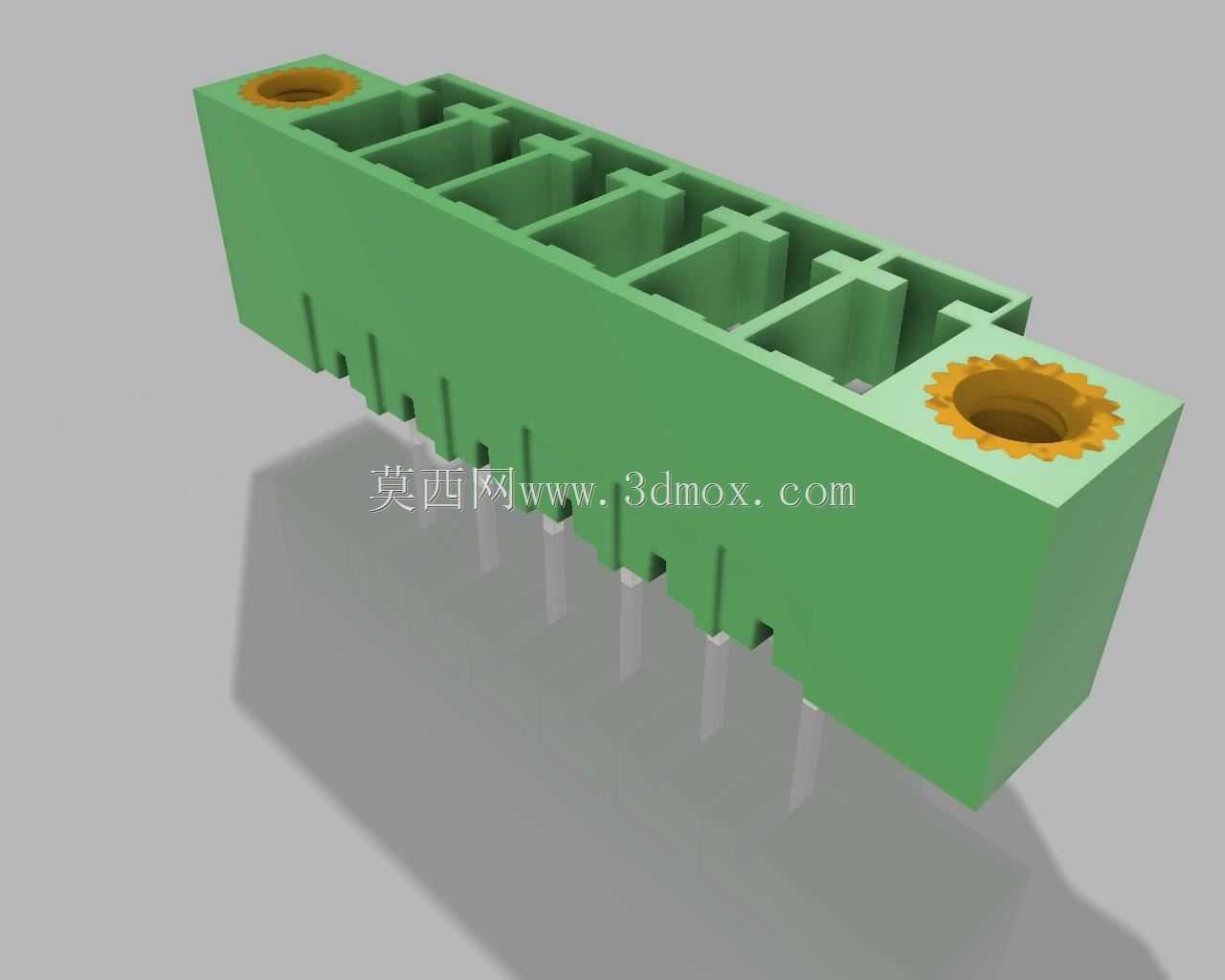

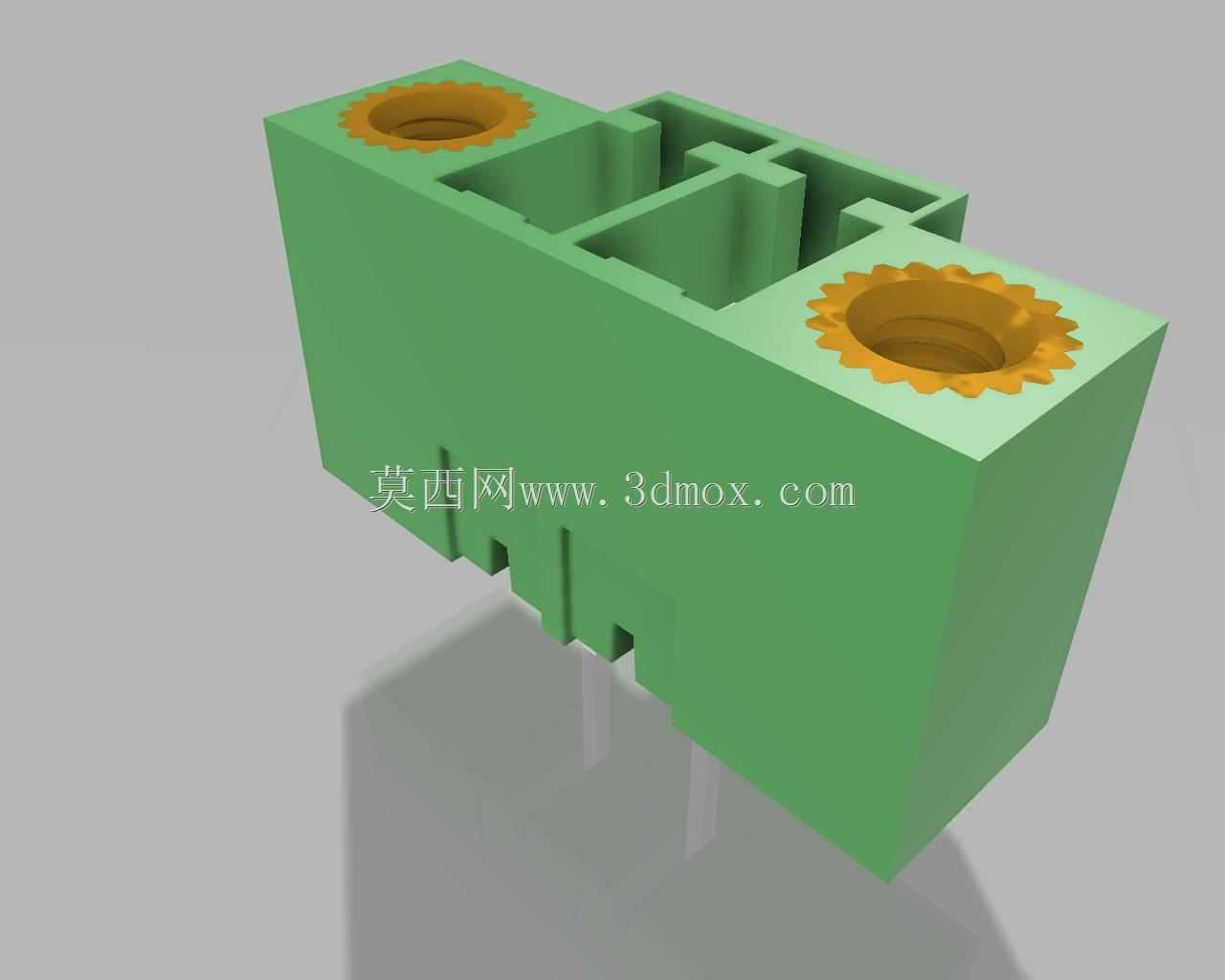

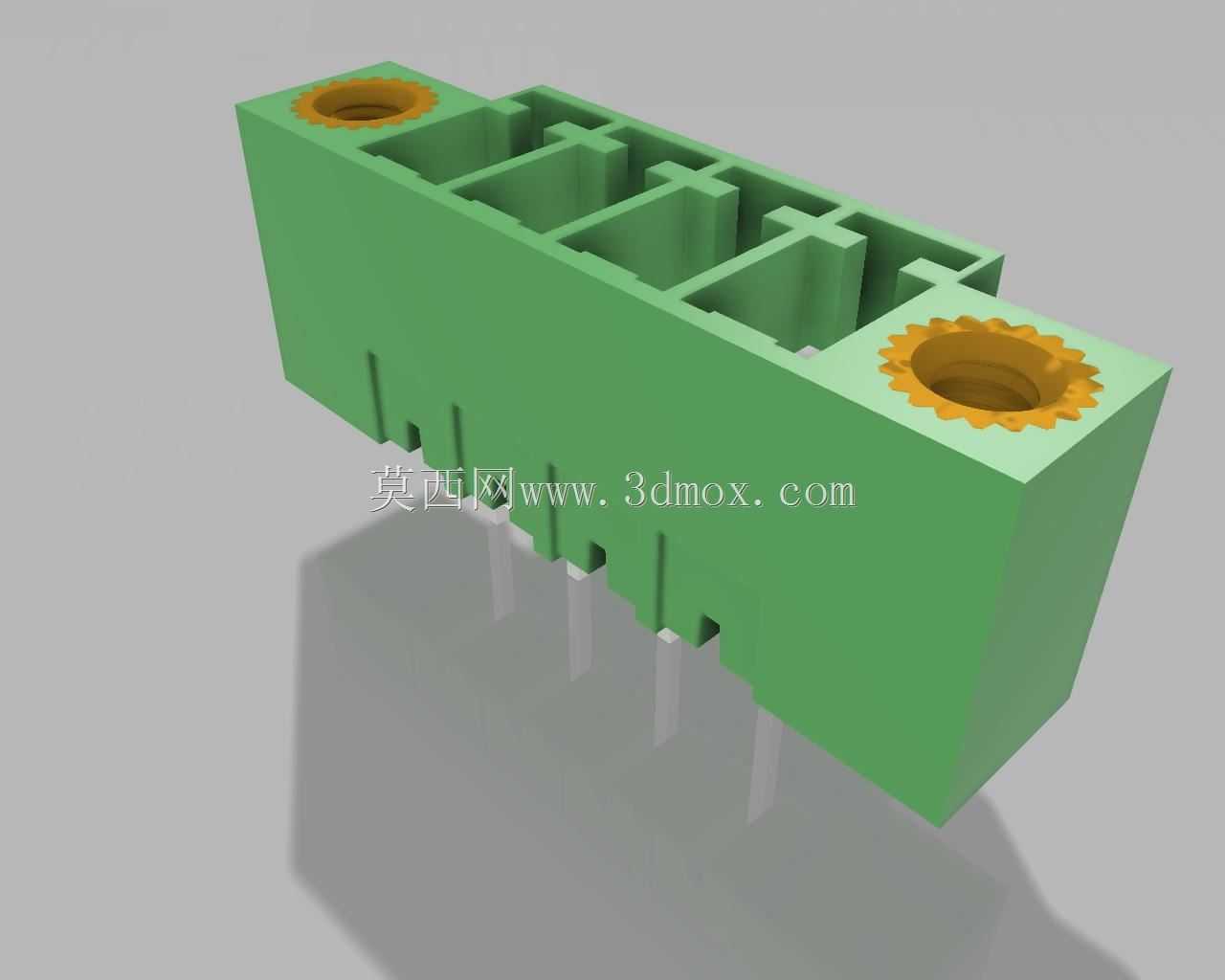

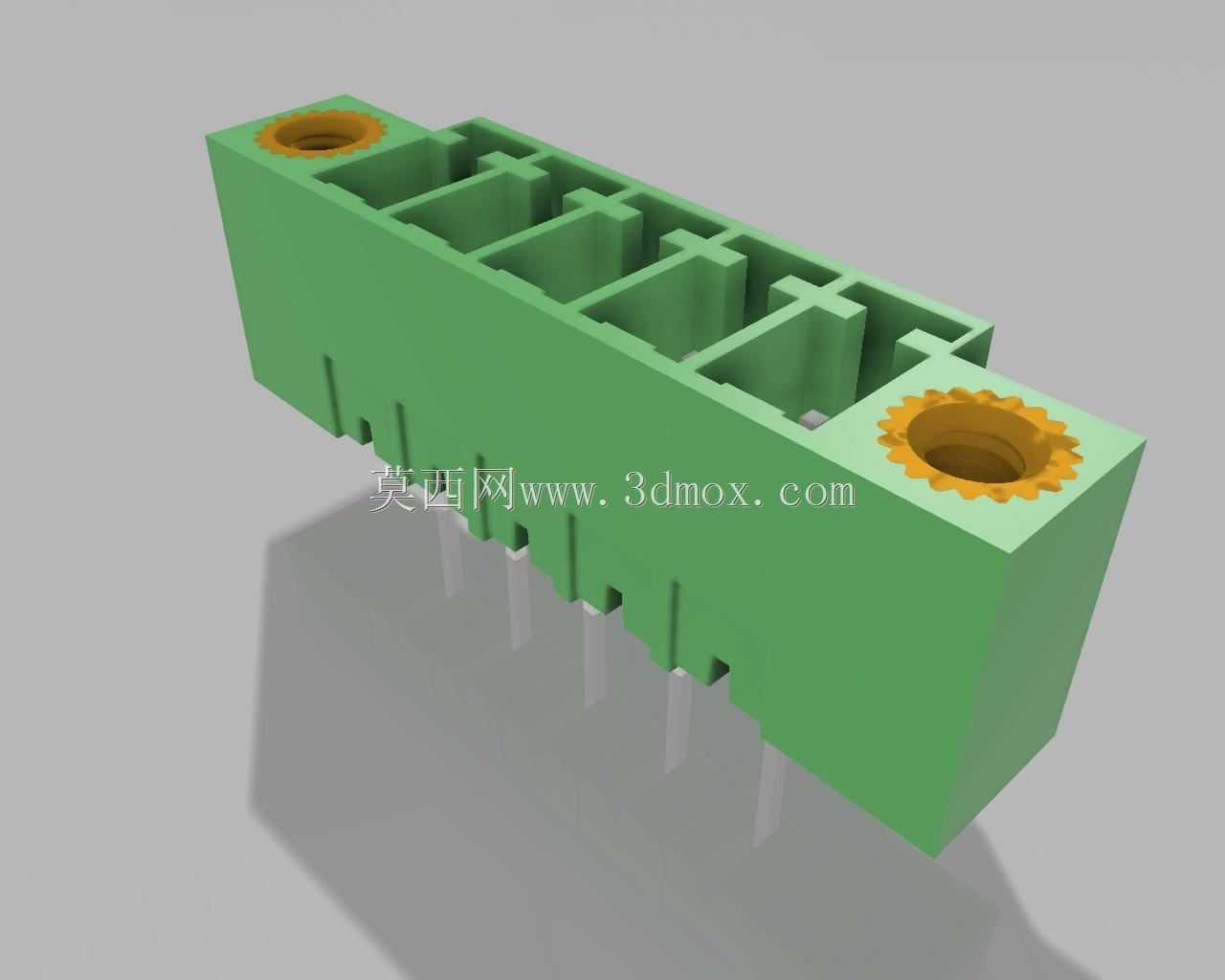

　　在工业电气柜布线、通讯设备内部接线、工控模组信号转接场景里，这类插拔式接线端子是解决现场接线效率、后期维护便利性的核心连接部件，不同于传统螺钉直压式端子需要逐根线拧接固定，该系列端子采用公母对插结构，现场布线时可先将导线预压在公端插针侧，母端基座预先固定在设备PCB板或安装导轨上，后期模组检修更换时无需逐根拆线，直接拔下公端端子排即可完成模组脱离，大幅缩减现场停机维护的接线耗时。从结构设计逻辑来看，该系列端子覆盖2P到6P的不同位数规格，基座采用PA66加玻纤的阻燃工程塑料注塑成型，材料耐温范围覆盖-40℃到120℃，满足工业现场高低温交变环境下的绝缘性能要求，不会因为长期受热出现绝缘层开裂、碳化导致的爬电击穿问题。

　　端子内部的导电件采用紫铜镀锡工艺，既保证导电接触的低接触电阻，又避免长期使用后铜件氧化导致的接触不良，接线端采用螺钉压线结构，压线螺钉底部带压片，锁紧导线时不会因为螺钉端面直接挤压铜丝导致线芯断裂，可适配0.5mm²到2.5mm²的多股铜芯导线，单位额定载流可达15A，额定耐压300V，满足常规低压控制信号、小功率动力回路的连接需求。安装边界上，该系列端子针对PCB直焊设计，引脚间距为3.5mm，引脚采用0.5mm厚的黄铜镀锡插片，焊接端长度适配1.6mm到2.0mm厚度的PCB板，波峰焊或回流焊过程中塑料基座不会因为高温出现形变，相邻引脚之间的绝缘筋高度超过2mm，满足电气间隙与爬电距离的安规要求，避免相邻回路之间出现电弧短路。

　　端子两侧带定位卡扣，公母对插时卡扣会自动卡入母端基座的卡槽内，不会因为设备运行过程中的振动、拉扯导致端子松脱，需要拔出时只需按压卡扣即可解锁，单手即可完成插拔操作。在实际选型应用中，不同位数的端子可根据设备的回路数量灵活选择，比如6P规格可用于三相电机的动力线加反馈信号线的集成连接，2P规格可用于直流电源正负极的单独接线，同系列不同位数的端子插拔接口尺寸统一，可在同一块安装板上混装使用，不需要额外调整安装孔位。设计过程中针对端子的压线结构做了防呆设计，螺钉的锁紧方向统一朝向接线侧，现场接线时不需要调整端子方向即可完成所有导线的锁紧操作，压线腔内部带防滑齿，导线插入后即使没有完全锁紧螺钉，也不会因为轻微拉扯直接脱出，

　　降低现场接线的失误率。基座表面做了细磨砂纹理处理，既提升注塑成型时的脱模效率，又避免表面积灰导致的绝缘性能下降，端子顶部带有清晰的位号标识凹槽，可粘贴或丝印回路编号，方便后期维护时快速核对线号，不会出现接错回路的问题。从三维建模的细节来看，该系列端子的所有配合面都做了0.1mm的拔模斜度，注塑成型时不会出现粘模、缺料的问题，公母端对插的配合间隙控制在0.05mm到0.1mm之间，既保证插拔时的顺畅度，又不会因为间隙过大导致接触件错位，导电插片的头部做了圆弧导向设计，对插时即使存在轻微的位置偏差也能顺利导入母端的接触夹内，不会出现插针弯折的问题。
