带外转子轴流风机的空气冷凝器结构设计

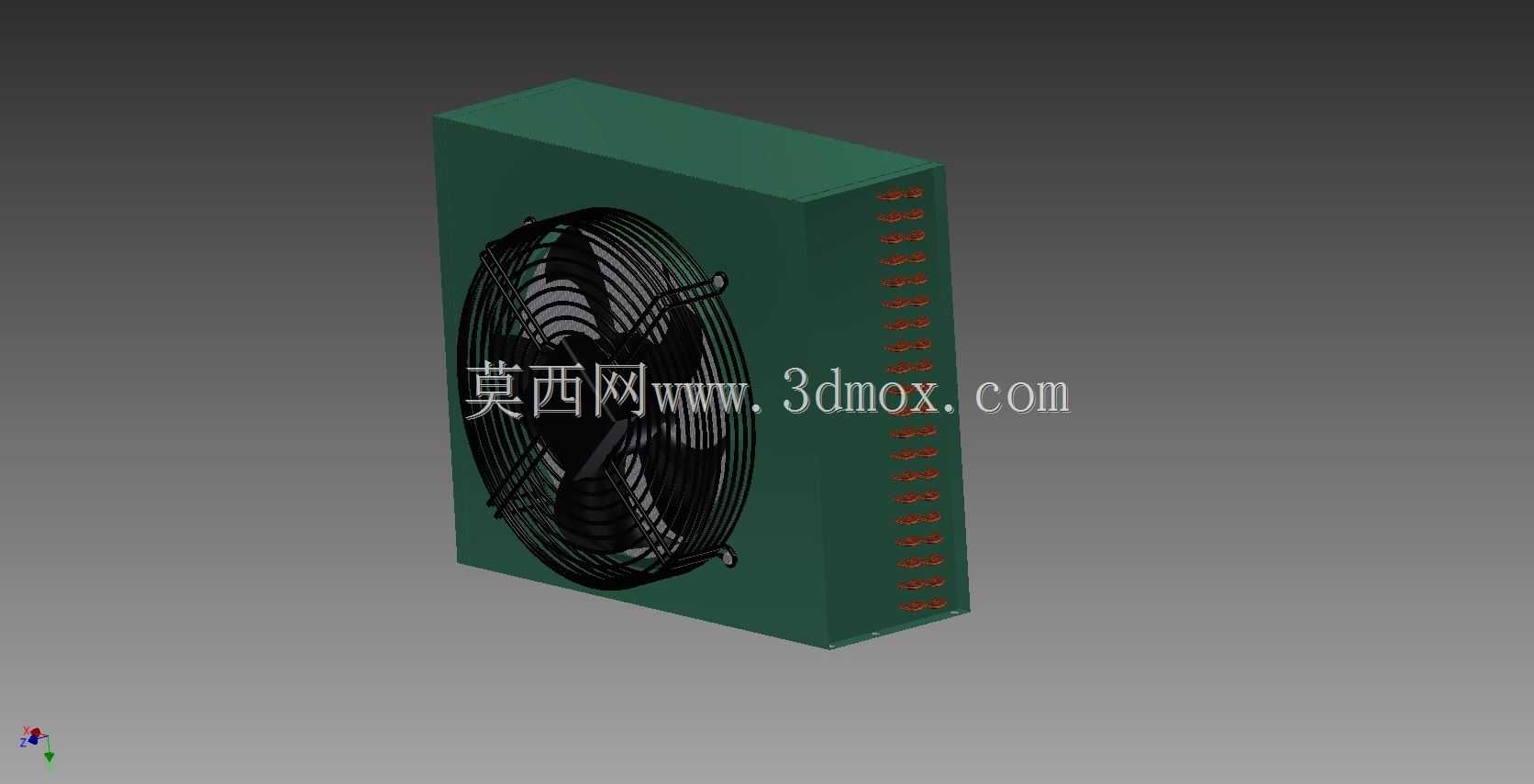

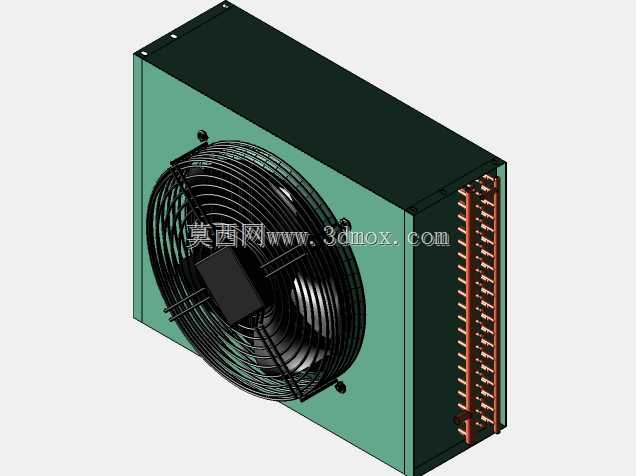

　　在中小型制冷机组、冷库冷干配套、工业冷却循环系统里，这类带轴流风机的空气冷凝器是非常常见的换热终端，和水冷式冷凝器不同，它不需要配套冷却塔、循环水管路，靠空气强制对流带走制冷剂冷凝过程释放的潜热，安装灵活度更高，特别适合缺水区域、移动式制冷设备、小型商超冷柜外机这类场景使用。从结构上看，这款冷凝器采用长方体箱式布局，核心换热区域集成在箱体内部，正面直接安装外转子网罩式轴流风机，这种风机的电机嵌在风轮轮毂内部，相比传统皮带传动或者长轴电机的风机结构，轴向安装尺寸更短，整体重心更贴近冷凝器安装面，运行时的振动幅度更小，配套的金属防护网罩直接固定在风机外圈，既可以避免异物吸入风轮打坏换热翅片，也能满足设备外露旋转部件的安全防护要求，

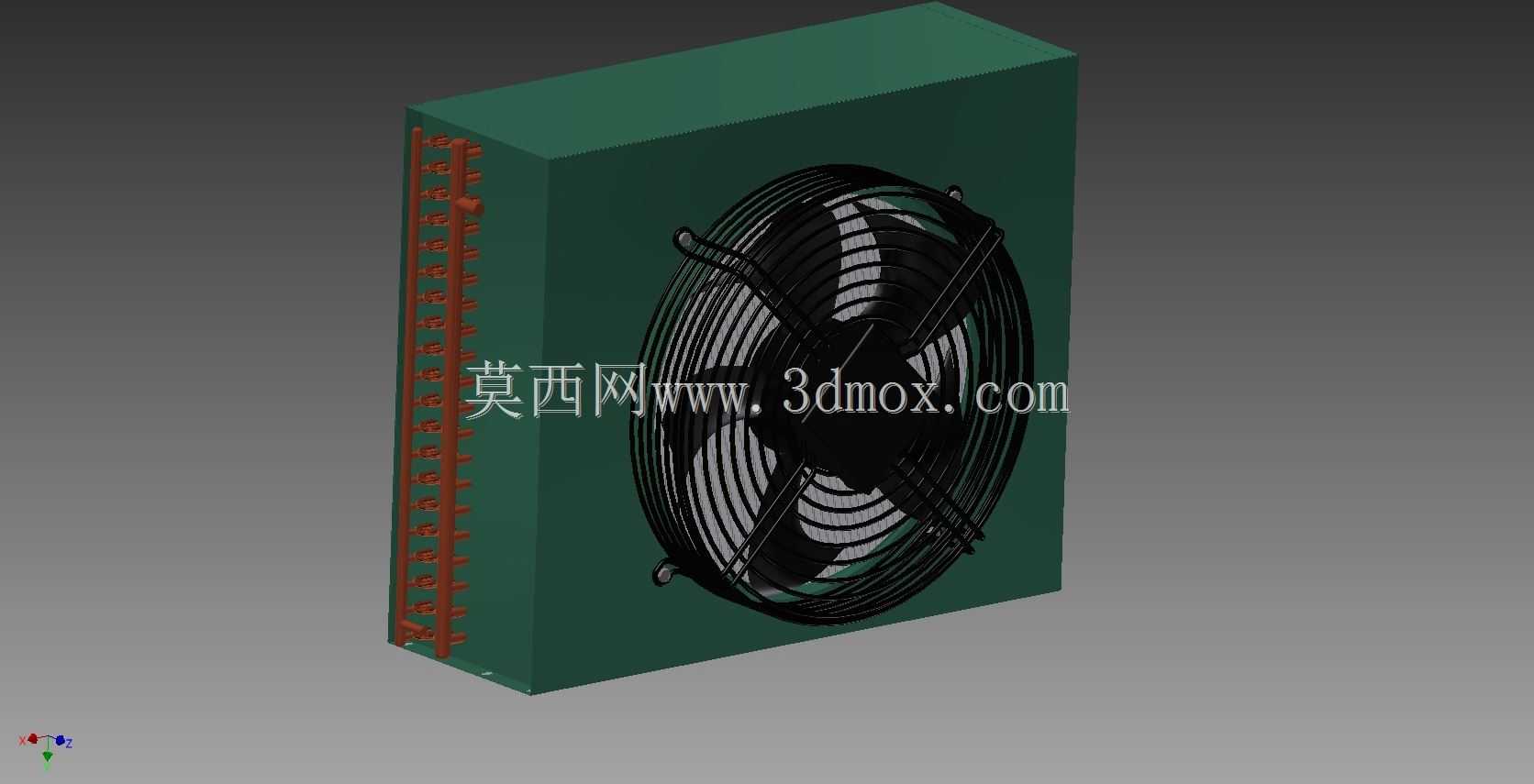

　　不需要额外加装外围护结构。箱体侧边预留了整排的制冷剂管路接口，接口沿侧边垂直方向等距排布，对应内部换热盘管的进出口与分路接头，安装时可以直接对接制冷系统的供液、回气管路，不需要额外在箱体上开孔改管，接口的排布间距预留了标准扳手的操作空间，现场拧装纳子或者焊接管路时不会出现操作空间干涉的问题。设计这类冷凝器的时候，首先要匹配的是迎面风速参数，轴流风机的风量和风压要和内部换热翅片的片距、盘管排数对应，片距如果选的太小，空气流通阻力大，风机实际输出风量会大幅衰减，冷凝温度就会偏高，制冷系统的COP值会明显下降；如果片距选的过大，相同外形尺寸下的换热面积不足，同样达不到设计冷凝负荷。这款模型的箱体深度刚好匹配单风机的送风纵深，

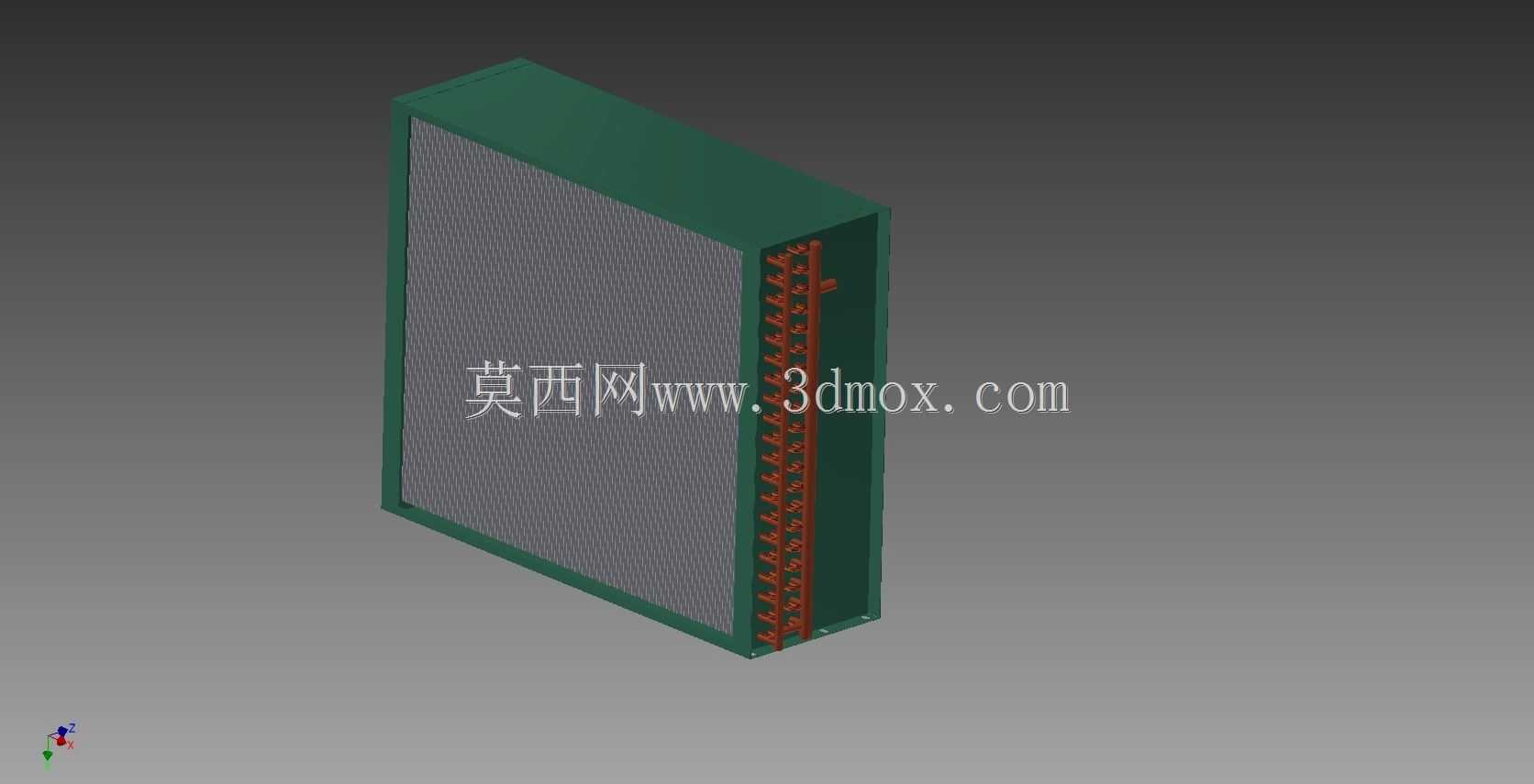

　　内部盘管采用错排布置，空气流过翅片间隙时的湍流度更高，换热边界层被不断打破，换热效率比顺排盘管高15%左右，同时盘管的固定支架直接和箱体侧板一体折弯成型，不需要额外加装固定角码，减少了零件数量，装配工序更简单，批量生产时的成本控制更有优势。安装边界上，这款冷凝器的背部预留了四个挂装固定孔位，孔位间距符合常规制冷外机的安装支架尺寸标准，既可以壁挂安装在建筑外墙，也可以落地放置在机组框架顶部，固定孔采用长圆孔设计，现场安装时允许有少量的位置偏差，不需要精准配钻支架孔位，降低现场安装的调整难度。风机的接线盒预留在风机侧下方，走线方向避开了风机的出风区域，不会因为长期被气流直吹导致线缆绝缘层老化加速，

　　接线盒的防护等级可以满足户外露天安装的防雨要求，不需要额外做防雨罩。实际使用中，这类冷凝器的出风方向是直吹式，安装时要注意出风侧不能有遮挡物，至少预留一倍风机直径的出风空间，避免出现热风回流，导致进风温度偏高，冷凝压力异常升高；进风侧虽然是靠箱体背部与侧边进风，也要避开墙面或者其他设备的遮挡，保证进风通畅。从结构细节上看，箱体外壳采用薄钢板折弯拼焊而成，表面做喷塑处理，耐户外锈蚀能力比普通喷漆外壳更好，适合长期在露天环境下使用，内部的换热翅片采用亲水铝箔材质，冷凝过程中产生的凝结水会顺着翅片表面快速流到下部的接水盘，不会在翅片之间形成水桥堵塞风路，在高湿度环境下运行时的风量衰减更小。盘管采用紫铜管穿片胀接工艺，铜管和铝翅片之间接触紧密，接触热阻更小，长期运行后也不会因为热胀冷缩出现翅片松动、换热效率下降的问题。侧边的管路接口都做了翻边处理，焊接时更容易和系统管路熔接，不容易出现焊堵或者虚焊的问题，接口端部预留了密封堵头，运输和存放过程中不会有灰尘、水分进入盘管内部，现场安装前只需要拆下堵头就可以直接对接管路，不需要额外吹扫内部杂质。
