569kW工业流体加热集成管路装置

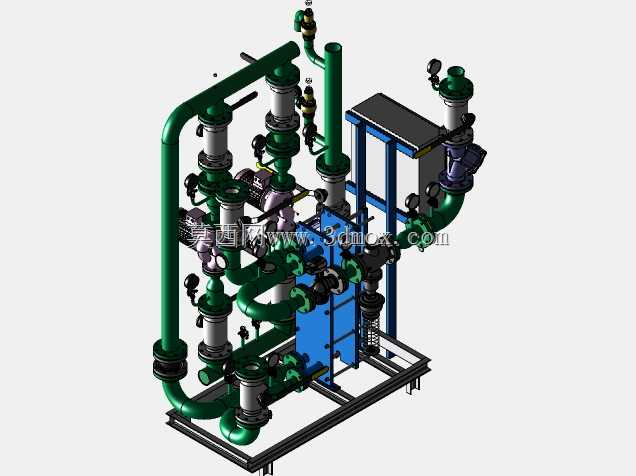

　　这套569kW功率等级的流体加热集成装置，主要面向工业生产场景中的工艺流体恒温输送、换热系统预加热、厂区集中供热支路温控等工况使用，常见于化工生产车间的物料预热段、商用建筑的供暖换热站、食品加工线的流体温控单元，能够将循环介质快速提升至工艺要求的温度区间，同时通过集成化的管路布局减少现场安装的配管工作量。从结构设计来看，整套装置采用撬装式集成框架作为承载主体，底部的型钢焊接框架预留了标准的叉车孔位与地脚安装孔，现场就位时仅需对接主介质进出口、动力电源与控制信号线即可完成投用准备，无需在现场进行零散管路的焊接与阀组拼装，大幅缩短施工周期。装置的管路系统采用大口径无缝钢管作为主流通通道，弯头处采用大曲率半径的冲压弯头降低介质流动阻力，

　　管路上根据功能分区配置了不同类型的阀件：靠近加热核心单元的位置设置了截止阀用于检修隔断，管路高点配置了自动排气阀避免气塞影响换热效率，管路低点设置了排污阀用于停机时的介质排空与杂质清理，每路支管上都配置了压力检测仪表与温度传感器接口，可实时采集运行参数接入厂区的DCS控制系统。加热核心单元采用模块化的板式换热结构搭配电加热组件？不对，这套装置的换热段采用蓝色框架的板式换热芯体，配合多组立式的过滤与缓冲筒体，能够在加热过程中滤除介质中的固体杂质，避免杂质附着在加热元件表面造成局部过热损坏，筒体顶部的压力表可实时监测滤芯前后的压差，提醒运维人员及时更换过滤元件。管路的布局充分考虑了运维操作空间，所有阀件的操作手轮都朝向巡检通道一侧，

　　仪表的显示面也调整至人员站立即可直接读数的角度，无需登高或者探身即可完成日常巡检操作。框架侧面的蓝色支架用于安装控制接线端子排与现场操作按钮盒，强弱电线路分开布线并采用穿线管防护，避免电磁干扰影响温度控制精度。从安装边界来看，整套装置的整体宽度控制在1.8米以内，长度不超过3.2米，高度在2.6米左右，能够适配标准的工业厂房门运输，现场安装时预留0.8米以上的侧面检修空间即可满足日常维护需求，主管道的接口采用标准法兰连接，对接尺寸符合工业管道的通用公称通径标准，无需额外制作转换接头。在设计过程中，管路的应力分布经过了校核，加热启停过程中的热胀冷缩量通过管路的自然弯转进行补偿，没有额外设置波纹管补偿器，减少了易损点，

　　同时框架的承重梁位置经过加强，能够承受满水运行状态下的总重量，避免长期运行出现框架变形导致管路接口渗漏。装置的外表面管路采用工业级防腐涂装，不同功能的管路采用统一的颜色标识，绿色管路为循环水介质通道，深蓝色为换热核心单元，黑色框架为承载结构，现场运维人员可通过颜色快速识别管路功能，降低误操作概率。在实际运行过程中，介质从装置的一端进入后，先经过过滤单元滤除杂质，再进入加热段进行温度提升，之后通过温度检测单元确认介质温度达到设定值后，从出口输送至用热终端，当出口温度偏离设定区间时，控制系统会自动调整加热功率，同时管路上的旁通支路可根据流量需求调整开度，适配不同工况下的流量变化。整套装置的设计充分考虑了工业现场的复杂工况，所有外露的电气元件都采用IP65以上的防护等级，能够适应车间内多粉尘、偶尔有溅水的使用环境，阀件与仪表都选用工业通用型号，备件采购方便，降低后期运维成本。
