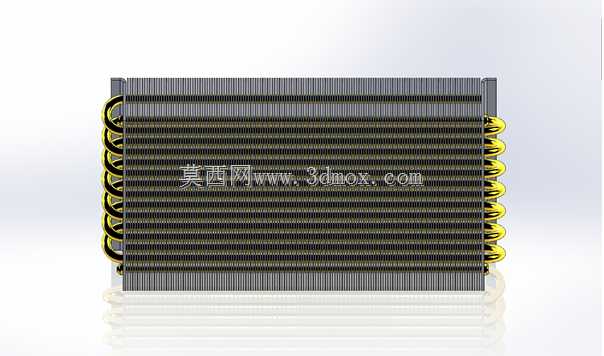

板翅式紧凑型换热单元结构设计

　　这款板翅结构的换热单元，在工业温控场景里的适配性非常广，小到通讯基站机柜的散热回路、小型液压站的油液冷却，大到工艺生产线的介质温度调控、特种装备的散热系统，都能见到同结构产品的应用。实际工况里，这类换热单元的核心作用是完成两种不同温度流体之间的热量传递，既可以给高温工作介质降温带走废热，也可以给低温介质预热匹配工艺温度需求，不需要额外的动力输入，仅靠流体在流道内的流动完成热交换，运行过程没有运动部件，可靠性远高于带动力的温控装置。

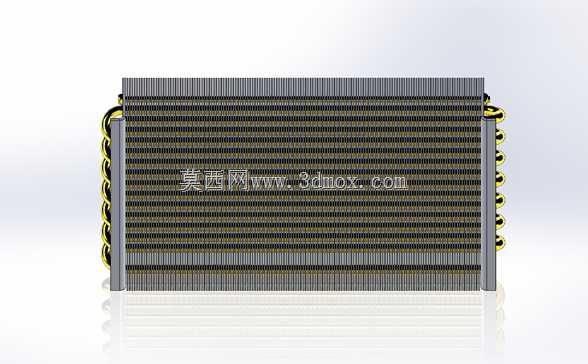

　　从结构设计逻辑来看，这款产品采用了错流布置的板翅芯体结构，外侧的散热翅片采用了连续波纹冲压成型工艺，每一层翅片都和中间的隔板通过真空钎焊完成固定，不存在接触热阻，相比传统管片式换热结构，单位体积的换热面积能提升40%以上，整体结构非常紧凑，对于安装空间受限的场景适配性极强。芯体两侧的集流管采用了圆弧过渡的接口设计，流体进入芯体的时候不会出现直角转向的涡流区，能有效降低流体通过时的阻力损失，减少前端泵组的动力消耗，同时集流管上的接口位置预留了标准管螺纹的安装余量，现场配管的时候不需要额外加工转接结构，直接对接管路即可完成装配。

　　安装边界方面，这款换热单元的芯体整体为规则长方体结构，四个角的位置预留了安装固定的支耳，支耳上的安装孔位做了沉头处理，固定螺栓安装后不会突出安装面，不会和周边的管路、结构件产生干涉。芯体的迎风面做了齐平处理，安装时和导风罩的配合间隙可以控制在2mm以内，不会出现旁流漏风的问题，能保证所有冷却气流都穿过翅片区域参与换热。需要注意的是，安装时要保证冷热流体的流向和设计流向保持一致，反向安装会让换热效率下降15%以上，同时进出口位置要预留足够的管路操作空间，方便后期维护时拆卸接头。

　　实际使用过程中，这类板翅结构的换热单元承压能力稳定，常规工况下可以承受1.6MPa的工作压力，翅片表面的特殊冲压纹路一方面可以扰动流体边界层，让流体在低流速下也能形成湍流提升换热效率，另一方面也能提升翅片自身的结构强度，在气流冲击或者流体压力波动的时候不会出现翅片倒伏变形的问题。芯体两端的侧板做了加厚处理，既可以保护内部的翅片结构在运输、安装过程中不会被磕碰损坏，也能作为整个换热单元的受力承载结构，固定时的锁紧力直接作用在侧板上，不会传递到钎焊的芯体部位，避免长期使用后出现焊缝渗漏的问题。

　　针对不同的工况需求，这款结构的换热单元可以灵活调整翅片的节距、隔板的厚度以及流道的层数，比如用在含尘量较高的风冷场景时，可以适当加大翅片节距，避免灰尘堵塞翅片间隙；用在高压液压油冷却场景时，可以加厚中间的隔板厚度，提升整体承压能力；用在小流量高精度温控场景时，可以减少单流程的流道数量，提升介质在流道内的流速，强化换热效果。整个结构的所有零件都采用了冲压、折弯的常规加工工艺，没有复杂的异形曲面，生产加工的工艺性很好，钎焊过程的装夹定位也非常方便，适合批量生产制造，成品的一致性容易控制。
