110mm规格软管紧固卡箍结构设计

　　在流体输送管路系统的搭建与运维环节，管路接口的密封可靠性直接决定整套系统的运行稳定性，尤其是涉及气液介质输送的场景，一旦接口出现松脱渗漏，轻则造成介质损耗、工位停工，重则引发设备腐蚀、安全隐患，软管卡箍就是针对柔性软管与硬管接头对接场景开发的专用紧固元件。本次涉及的110mm规格卡箍，主要适配公称通径110mm的柔性软管，常见应用场景覆盖民用给排水管路接驳、工业通风除尘系统软管对接、农用灌溉管网接头紧固、小型设备冷却循环管路固定等多个领域，在实际工况中，这类卡箍需要承受管路内介质的脉冲压力、软管自身的老化收缩应力，以及设备运行带来的持续振动，因此结构设计的合理性直接决定其使用寿命与密封效果。从功能特性来看，该卡箍采用环形抱紧式结构，

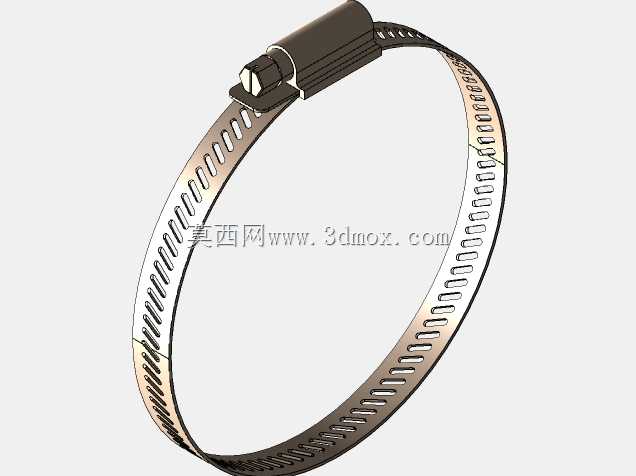

　　通过周向均匀施加的箍紧力，将软管外壁紧密压合在对接接头的环形止退槽上，相比传统的铁丝捆扎、喉箍单点紧固方式，环形受力结构能够避免软管局部应力集中导致的破损，同时保证整圈密封压力均匀，不会出现局部渗漏的问题。卡箍的锁紧结构采用蜗杆啮合式设计，锁紧过程中齿带与蜗杆的啮合行程平滑，操作人员可以通过普通螺丝刀完成紧固操作，无需专用工装，在现场安装、后期维护更换时都能大幅提升作业效率，同时锁紧后的啮合结构具备自锁特性，在长期振动工况下不会出现松脱退齿的问题，无需频繁复紧。从设计思路层面，该卡箍的建模过程首先围绕适配软管的外径公差带做基准设定，110mm规格的PVC、橡胶类软管实际外径通常存在±2mm的制造公差，

　　因此卡箍的自由状态内径设置为114mm，完全锁紧后的最小内径为102mm，足够覆盖常规软管的公差范围，同时保证足够的箍紧余量。卡箍的钢带部分采用等宽圆弧过渡设计，钢带与软管接触的边缘做了R1.5的圆角处理，避免紧固过程中钢带边缘切割软管外壁，造成软管早期破损；锁紧蜗杆的安装座采用翻边铆接结构，与钢带的连接位置做了局部加厚处理，避免锁紧过程中安装座受力变形导致蜗杆卡滞。在安装边界方面，该卡箍安装完成后，径向突出软管外壁的高度为12mm，轴向占用的安装宽度为14mm，在管路排布空间紧张的场景下，能够有效减少相邻管路之间的安装干涉，设计时预留的锁紧操作空间仅需在卡箍蜗杆侧预留50mm的操作空间即可满足螺丝刀的作业角度要求，

　　无需额外的大空间操作余量。在实际选型应用中，这类卡箍的适配场景不局限于常规的水气管路，在粉体输送的通风软管、设备线束的集束固定等场景也可通用，设计时充分考虑了不同材质软管的受力特性，箍紧力的可调范围覆盖了从薄壁PVC软管到厚壁橡胶软管的紧固需求，不会出现箍紧力过大压裂薄管、箍紧力不足密封失效的问题。建模过程中对卡箍的活动行程做了完整的运动仿真验证，模拟从自由状态到完全锁紧的全行程中，钢带的形变均匀性、蜗杆与齿带的啮合重合度，确保实际生产出的产品在全行程内不会出现卡滞、跳齿的问题；同时对锁紧后的受力状态做了有限元校核，在额定箍紧力下，钢带的最大应力远低于材料的屈服强度，长期使用不会出现塑性变形导致的箍紧力衰减。很多现场施工人员在使用这类卡箍时容易出现过度锁紧的问题，因此在结构设计时，蜗杆的末端设置了行程限位，当卡箍锁紧到最小设计内径时，蜗杆会触发行程限位无法继续转动，避免操作人员过度锁紧导致钢带断裂或者软管被压溃，这一细节设计能够大幅降低现场安装的故障率，减少因安装操作不当导致的后期渗漏问题。
