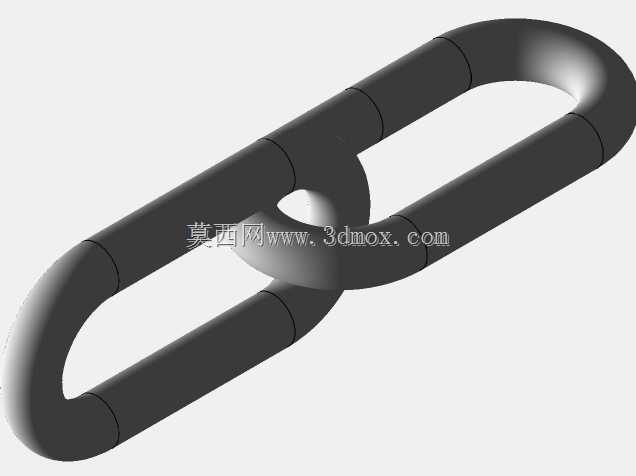

符合DIN5685A标准的双环扣接短链结构

　　在起重吊装、物料牵引、设备限位、工装吊挂等常见工业作业场景里，短节距链条是应用频次极高的受力连接件，这款遵循DIN5685A标准设计的双环短链，针对小空间内的柔性连接需求做了结构优化，区别于长节距输送链，短链的单环内长与线径比值控制在更小的区间，环间铰接活动角度被限制在合理范围，既保留了链条多方向受力的柔性优势，又避免了长节距链条在小载荷吊挂场景下容易出现的过度扭结、环间卡滞问题。从实际使用场景来看，这类短链常作为吊具与被吊物之间的过渡连接件，搭配卸扣、吊环使用时，双环结构可以抵消部分吊装过程中的偏载力矩，不会像单环吊点那样在侧向受力时出现应力集中断裂的风险；在设备安全防护领域，这类短链也可作为防护罩、检修门的防坠连接件，

　　当检修门的合页失效时，短链可以拉住门体避免坠落伤人，此时链环的铰接特性可以适配门体开启时的多维度位移，不会像刚性拉杆那样出现别劲断裂的情况。设计过程中首先要匹配标准规定的链环线径、内长、内宽参数，链环的弯曲段采用均匀圆弧过渡，圆弧段的曲率半径严格匹配线径的1.2倍，避免弯曲段内侧出现应力集中；直段部分与圆弧段的衔接处做了相切处理，没有突变的台阶，两个链环的扣接间隙控制在线径的5%以内，间隙过小会导致环间转动卡涩，间隙过大则会在受冲击载荷时出现环间撞击磨损，缩短使用寿命。从安装边界来看，单组双环短链的总长度可以根据实际使用需求调整环数，但单环的外形尺寸需要匹配对应规格的卸扣销轴直径，确保链环可以顺利穿入卸扣的内孔，

　　不会出现销轴过粗无法装配、或者销轴过细导致链环横向窜动量过大的问题；链环的焊接位置设置在直段的中点位置，焊接处打磨至与母材齐平，避免焊接凸起在环间转动时出现剐蹭，同时焊接位置避开了受力最大的圆弧段，保证链环在额定载荷下的受力均匀性。在受力特性上，这类短链的额定载荷匹配对应线径的圆钢破断拉力，安全系数取4倍时可以满足常规工业吊装的使用要求，链环表面不做额外的突出结构，整个构件外轮廓光滑无毛刺，在穿过设备孔洞、搭配其他五金件使用时不会出现勾挂杂物、卡滞的问题；环间的铰接自由度可以适配两个连接点之间的角度偏移，当被连接件存在小幅振动、位移时，短链可以通过环间的小幅转动吸收位移量，不会将刚性冲击直接传递到两端的连接点上，

　　对两端的安装座起到一定的保护作用。在仓储物流场景中，这类短链也可作为货架层板的防坠连接件，当层板受到意外冲击出现移位时，短链可以拉住层板避免其从货架上滑落，此时短链的安装空间占用极小，不需要额外设计复杂的连接座，仅需要在层板和货架立柱上预留对应直径的安装孔，通过螺栓穿过链环即可完成固定，装配效率远高于其他类型的柔性连接件。不同于板式链、齿形链等需要配合链轮使用的专用链条，这类短节距圆环短链不需要配套的传动部件，单独作为受力连接件使用，对安装精度的要求极低，两端的连接点即使存在几毫米的位置偏差，也可以通过链环的自身转动完成适配，非常适合现场改造、临时吊挂等对安装精度要求不高的作业场景。设计建模时需要重点关注两个链环的配合间隙，在虚拟装配环节要模拟链环在各个转动角度下的干涉情况，确保两个链环在360度转动范围内都不会出现卡滞，同时要校核链环在最大额定载荷下的变形量，确保直段的伸长率在标准允许的范围内，不会出现受载后链环拉长导致环间脱开的问题；链环的截面为正圆形，受力时各个方向的截面惯性矩一致，不会出现某个方向受力时截面抗弯能力不足的问题，相比异形截面的链环，圆截面链环的加工工艺更简单，批量生产时的质量一致性更容易控制。
