不锈钢可调重型设备支撑脚结构设计

　　做设备结构设计的同行大多清楚，支撑脚选型从来不是选个螺丝拧上这么简单，尤其是产线设备、检测台架这类对水平度、承重有硬性要求的场景，支撑脚的刚性、调节余量、防滑性能直接决定设备运行的稳定性。这款不锈钢支撑脚的设计，首先瞄准的是食品加工、医药生产、洁净车间这类对材质耐腐蚀性能有要求的应用场景，全不锈钢材质的选型，既满足日常清洁消杀的耐腐蚀需求，也避免了普通碳钢脚座长期使用掉漆、锈蚀污染车间地面的问题。

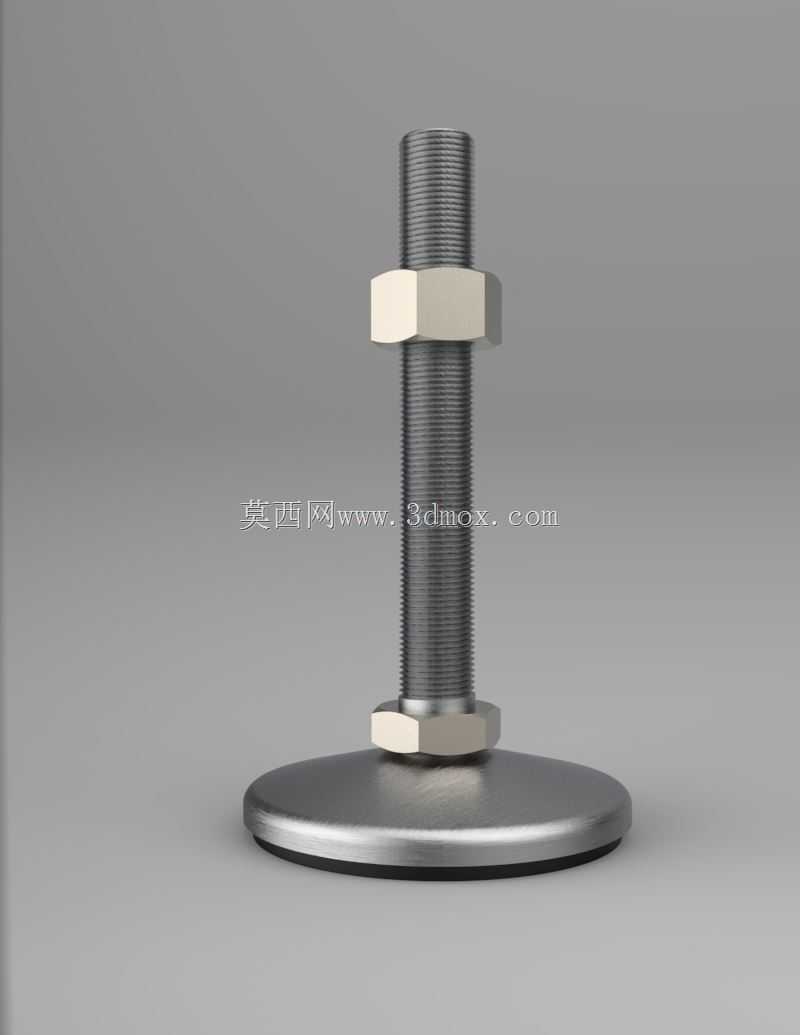

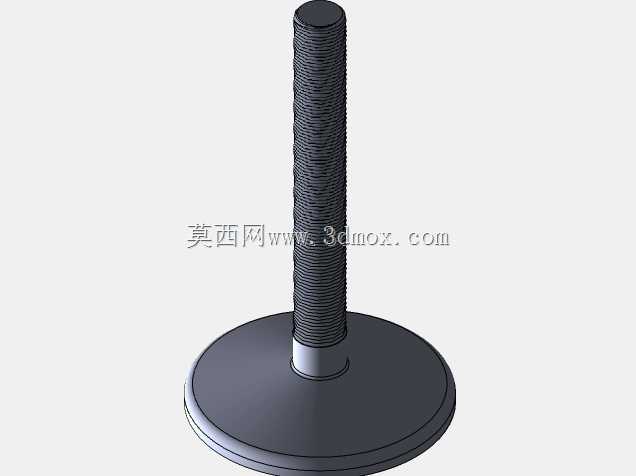

　　从结构逻辑来看，这款支撑脚采用了底板+全螺纹螺杆+双锁紧螺母的经典结构，但在细节上做了适配重载场景的优化。底部支撑底板采用大直径圆盘设计，相比小直径脚座，更大的接触面积能有效降低对地压强，即使在环氧地坪、瓷砖地面这类硬度相对较低的车间地面使用，也不会因为设备长期承重造成地面凹陷，避免设备放置一段时间后出现水平偏移。底板底部做了微倒角处理，边缘没有尖锐毛刺，既避免安装时划伤操作人员，也能减少地面杂物卡入底板与地面间隙的概率，日常清洁时推扫地面不会被脚座边缘挂住清洁工具。

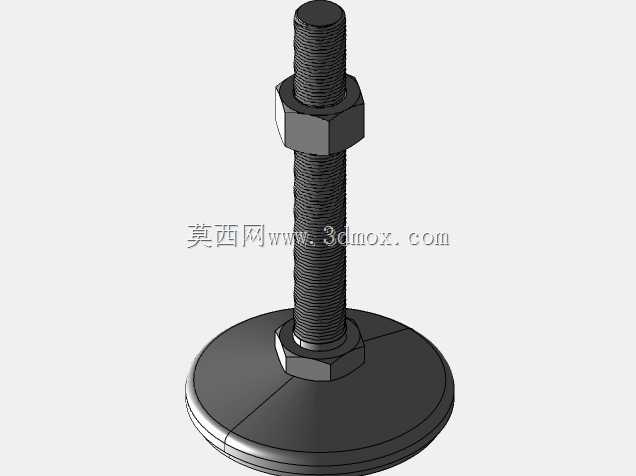

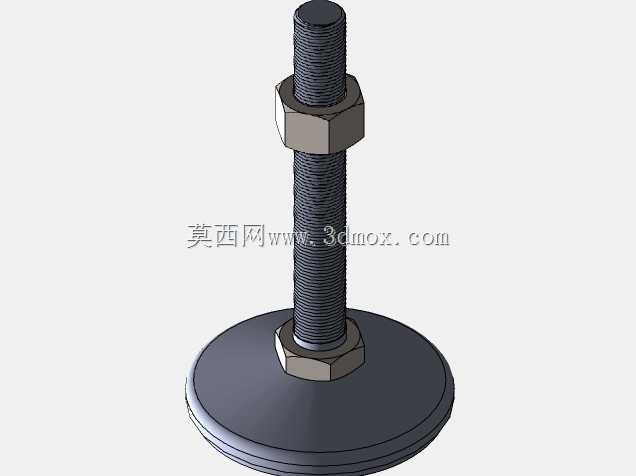

　　螺纹调节段采用全牙通丝设计，调节行程覆盖了常规设备安装的高度差需求，不管是地面存在土建施工带来的毫米级不平，还是设备对接输送线需要微调高度差，都可以通过旋转螺杆实现连续高度调整，不需要额外加装垫片。双锁紧螺母的设计是实用细节，很多单螺母支撑脚在设备长期运行产生振动后，会出现螺母松动、高度偏移的问题，上下两个锁紧螺母在高度调整到位后对锁，能牢牢固定螺杆的伸出长度，即使设备存在持续的振动传导，也不会出现支撑高度漂移的情况，大幅减少设备日常运维的水平校准频次。

　　从安装边界来看，这款支撑脚的螺杆直径适配常规设备底部的安装螺纹孔，不需要额外加工转接件，直接拧入设备底部的安装位即可完成初步装配，安装时只需要先将下螺母拧到螺杆靠近底板的位置，将螺杆拧入设备底座到预估高度，再旋转调整螺杆到设备水平，最后将上下两个螺母分别向设备底座和底板方向锁紧即可，整个安装过程不需要复杂工装，普通装配人员借助开口扳手就能完成操作。底板的厚度做了加强设计，在额定承重范围内不会出现底板翘曲变形，即使设备重心存在一定偏移，支撑脚的受力也能均匀传导到地面，不会出现局部应力集中导致的支撑失效。

　　在实际选型适配中，这类支撑脚不仅可以用在固定式生产设备上，也适配需要定期移位的检测设备、小型工作台，不锈钢材质的表面处理不容易沾附油污，在机加工车间的设备上使用时，日常清理表面油污只需要用抹布擦拭即可，不会像喷塑件那样被油污侵蚀后出现表层脱落。螺杆的螺纹精度做了适配控制，旋转调节时没有明显的卡顿感，即使是单人操作，也能轻松完成单脚的高度微调，不需要额外抬升设备就能实现小范围的高度修正，这一点在设备现场安装时能节省不少装配时间。另外底板与螺杆的连接部位做了防转结构设计，调节螺母时螺杆不会跟转，避免调整高度时整个支撑脚跟着旋转刮花地面，这也是很多廉价支撑脚容易忽略的细节，实际现场安装时这个设计能大幅降低装配的操作难度。
